Le choix des protections contre les surtensions appropriées est la clé de la sécurité et de la durabilité d’une installation photovoltaïque. Même le meilleur onduleur ou les meilleurs panneaux ne sont pas à l’abri des effets des surtensions dues aux décharges atmosphériques ou aux phénomènes de commutation.
C’est pourquoi, en plus des parafoudres eux-mêmes, une mise à la terre correcte est tout aussi importante – le type comme la section des conducteurs ont ici leur importance.

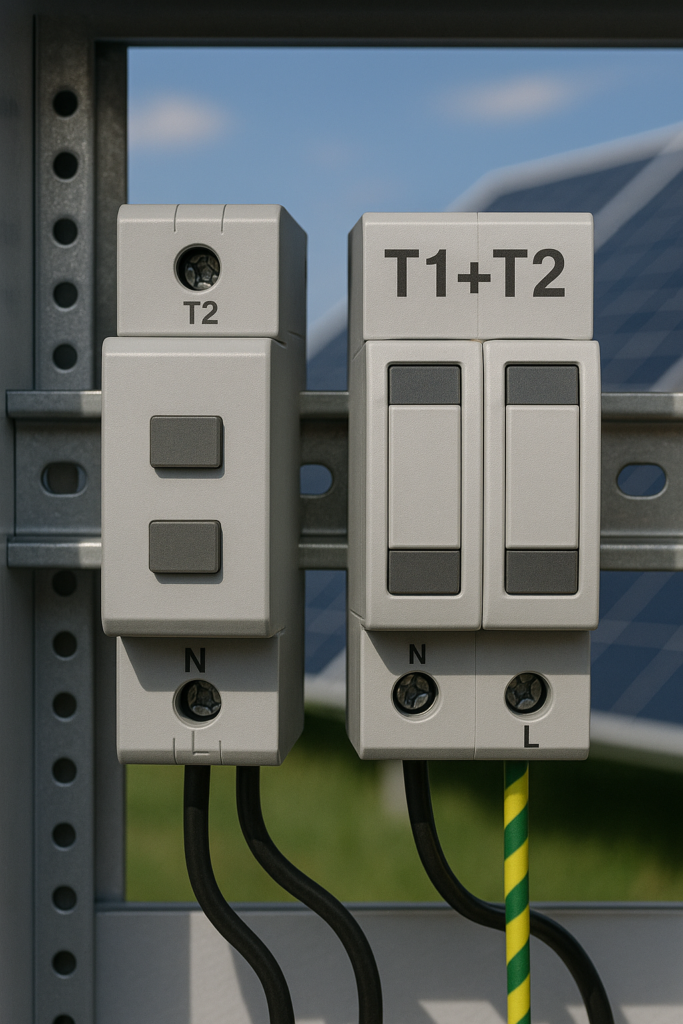

Quand utilise-t-on des parafoudres de type T2
Les limiteurs T2 (type 2) sont installés dans des systèmes sans risque de coup de foudre direct, c’est-à-dire lorsque :
- le bâtiment ne possède pas de système de protection contre la foudre (LPS),
- la toiture est réalisée dans un matériau non conducteur (p. ex. tuiles céramiques, feutre/bitume, bardeaux, ardoise),
- la structure PV n’est pas reliée à la prise de terre du système paratonnerre.
Dans ce cas, la protection T2 protège contre les surtensions indirectes et induites, qui peuvent survenir lors d’un impact de foudre à proximité du bâtiment ou sur le réseau électrique.
Quand utilise-t-on des parafoudres de type T1+T2
Les limiteurs T1+T2 sont requis lorsqu’il existe un risque de décharge de foudre directe – c’est-à-dire lorsque :
- le site dispose d’un système de protection contre la foudre,
- la structure PV est métalliquement (galvaniquement) reliée au LPS ou à la terre,
- la toiture est métallique (tôle trapézoïdale, tuiles métalliques) et forme une liaison avec la structure PV,
- les câbles DC passent à moins de 0,5 m des éléments de protection contre la foudre.
Le T1+T2 protège contre les effets des décharges directes et indirectes, c’est pourquoi il est utilisé aussi bien côté DC que côté AC.
Règle pratique :
Si un parafoudre T1+T2 est utilisé sur la toiture, alors un T1+T2 doit également être installé dans le tableau AC, afin de conserver la coordination des protections des deux côtés de l’onduleur.
Répétition des parafoudres en cas de strings longs
Si la distance entre les modules PV et l’onduleur dépasse 10 m, les parafoudres DC doivent être répétés au début et à la fin du string :
- un ensemble près des panneaux (dans une boîte de string PV),
- un second près de l’onduleur.
Ainsi, l’énergie de la surtension est efficacement dissipée, et les câbles DC ainsi que les équipements sont protégés sur toute la longueur du trajet.
Choix de la section des conducteurs de terre – 6 mm² ou 16 mm² ?
L’efficacité des parafoudres dépend non seulement de leur type, mais aussi d’une mise à la terre correcte. Un conducteur de terre trop fin peut ne pas évacuer l’énergie de l’impulsion, et un conducteur trop long ou mal cheminé augmentera l’impédance du circuit de protection.
Conducteur cuivre souple 6 mm² Cu
Utilisé dans les installations sans LPS (protection contre la foudre), c’est-à-dire lorsque :
- le risque de décharge directe est faible,
- des parafoudres de type T2 sont utilisés,
- les conducteurs de terre ont des longueurs courtes (jusqu’à quelques mètres),
- on relie la structure PV à une prise de terre locale ou à la barrette principale d’équipotentialité PE.
Exemple : installation sur une maison individuelle avec toiture en tuiles, sans paratonnerre – un conducteur Cu 6 mm² est suffisant.
Conducteur cuivre souple 16 mm² Cu
Utilisé dans les installations avec un système de protection contre la foudre (LPS) ou lorsque :
- la structure PV est reliée à des éléments de protection contre la foudre,
- des parafoudres de type T1 ou T1+T2 sont utilisés,
- le bâtiment a une toiture métallique ou une structure en acier,
- il existe une possibilité d’écoulement d’une partie du courant de foudre.
Exemple : halle avec toiture en tôle trapézoïdale et système paratonnerre – un conducteur Cu 16 mm² comme liaison entre la structure PV et la prise de terre est obligatoire.
Bonnes pratiques de mise à la terre
- Faites cheminer les conducteurs de terre par le trajet le plus court et le plus direct, en évitant les boucles et les coudes serrés.
- Réalisez les connexions de façon durable et résistante à la corrosion – idéalement avec des colliers inoxydables ou des liaisons brasées/soudées.
- Assurez-vous que les mises à la terre DC, AC et de la structure PV sont interconnectées et disposent d’un point de référence commun des potentiels (barrette principale de terre – GSU).
Résumé
| Élément | Type de bâtiment / toiture | SPD recommandé | Section de terre |
|---|---|---|---|
| Maison individuelle sans LPS, toiture en tuiles/bitume/bardeaux | Toiture non conductrice | T2 (DC et AC) | 6 mm² Cu |
| Bâtiment avec LPS ou toiture métallique | Toiture conductrice / LPS | T1+T2 (DC et AC) | 16 mm² Cu |
| Distance modules–onduleur > 10 m | String long | SPD DC répétés | Comme ci-dessus (selon LPS) |
Pour résumer :
La protection contre les surtensions d’une installation PV n’est efficace que si elle est globale, coordonnée et correctement mise à la terre.
Dans l’offre 7SUN.eu, vous trouverez des ensembles complets de protections AC/DC (T2 et T1+T2), des boîtes de raccordement PV avec mise à la terre prête à l’emploi ainsi que des conducteurs Cu 6 mm² et 16 mm², conformes aux normes PN-HD 60364-7-712 et EN 61643-32.
