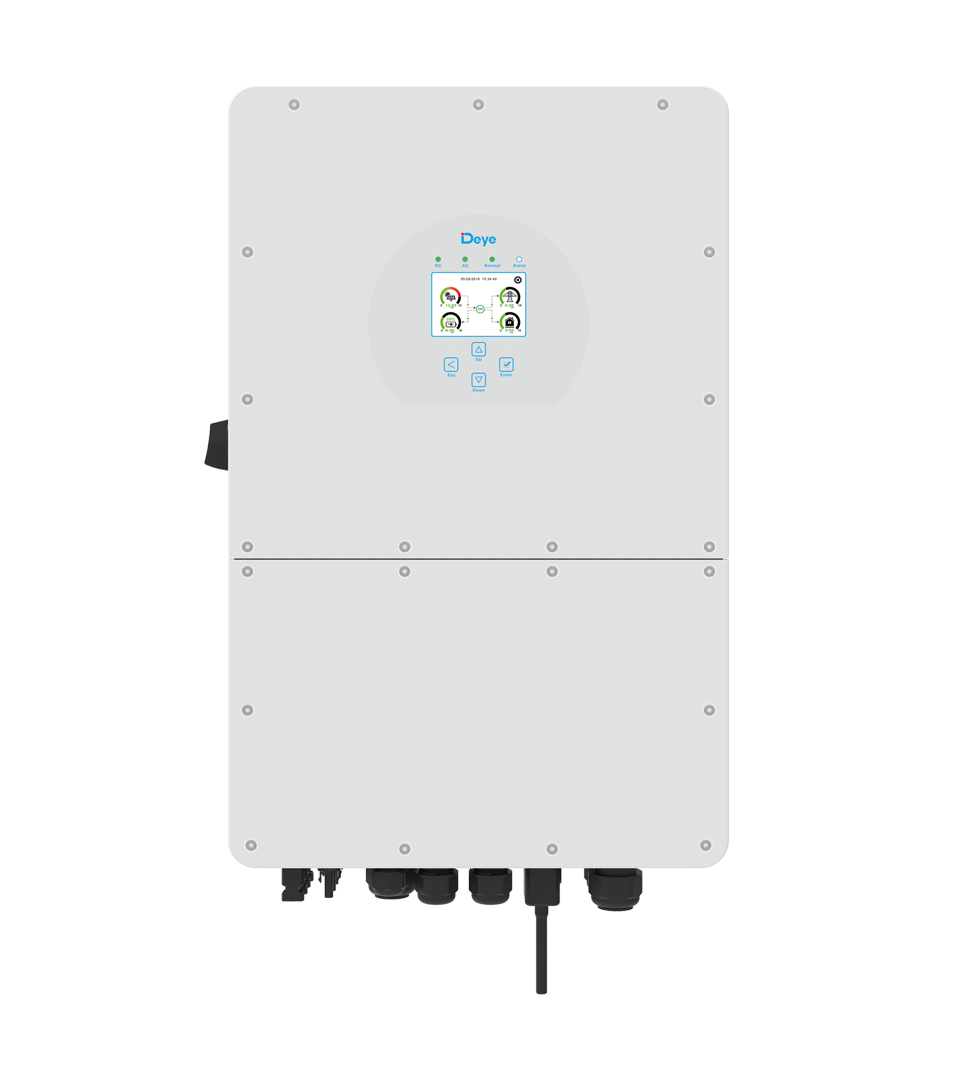

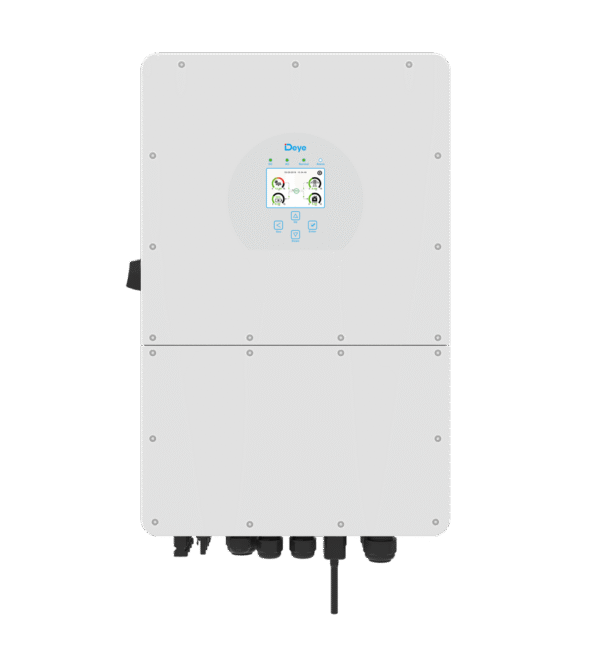

Onduleur DEYE SUN-25K-SG01HP3-EU-AM2
SKU: F20GZB1
EAN: 2010000031148
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| SPD Type II | |
| SPD Type III | |
| AFCI | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| Poids | 39,9 kg |
| CN | 85044086 |
Prix net
2 044,10 €
Brut
Brut
Datasheet SUN-25K-SG01HP3-EU-AM2
datasheet-sun-25k-sg01hp3-eu-am2.pdf
Declaration SUN-25K-SG01HP3-EU-AM2
declaration-sun-25k-sg01hp3-eu-am2.pdf
Certificate SUN-25K-SG01HP3-EU-AM2
certificate-sun-25k-sg01hp3-eu-am2.pdf
Détails du produit
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| SPD Type II | |
| SPD Type III | |
| AFCI | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| Poids | 39,9 kg |
| CN | 85044086 |
Onduleurs hybrides triphasés Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2
Les onduleurs hybrides triphasés Deye de la série SUN-K-SG01HP3-EU-AM2 sont des appareils technologiquement avancés conçus pour la gestion intelligente de l’énergie dans les systèmes photovoltaïques équipés de solutions de stockage. Ils couvrent une large plage de puissances, de 5 kW à 25 kW, permettent une puissance à 100 % sur chaque phase même en cas de déséquilibre et sont compatibles avec des batteries haute tension. Grâce à la possibilité de fonctionnement en parallèle jusqu’à 16 unités et au support du stockage d’énergie depuis un groupe électrogène diesel, ces onduleurs offrent flexibilité et fiabilité pour de nombreuses applications.
Principales caractéristiques des onduleurs hybrides Deye SUN-K-SG01HP3-EU-AM2 :
- Large gamme de puissances et flexibilité : Modèles disponibles de 5 kW à 25 kW, possibilité de fonctionnement en parallèle jusqu’à 16 unités, en mode connecté au réseau (on-grid) ou hors réseau (off-grid).
- Puissance 100 % par phase : Garantit une utilisation optimale de l’énergie sur chacune des trois phases, ce qui est essentiel en cas de charges inégales.
- Compatibilité avec des batteries haute tension : Prise en charge des batteries plomb-acide ou lithium‑ion sur une plage de tensions de 160–700 V, avec un courant de charge/décharge maximal jusqu’à 50 A (selon le modèle).
- Gestion d’énergie avancée : Possibilité de programmer 6 plages horaires de charge/décharge des batteries et prise en charge du stockage d’énergie depuis un groupe électrogène diesel.
- Haute efficacité et fiabilité : Rendement maximal jusqu’à 97,60 %, efficacité MPPT 99,90 % et nombreuses protections intégrées, notamment protection contre l’inversion de polarité DC et protections contre les surtensions AC/DC.
- Refroidissement intelligent et communication : Refroidissement par air intelligent, indice de protection IP65 et large choix d’options de communication (RS485/RS232/CAN, en option GPRS/Wi‑Fi/Bluetooth/4G/LAN).
Pour qui est-ce un bon choix ?
Les onduleurs hybrides Deye de cette série sont un excellent choix pour les propriétaires de maisons individuelles, les exploitations agricoles ainsi que les petites et moyennes entreprises qui recherchent une solution avancée et fiable pour gérer l’énergie produite par une installation photovoltaïque et stockée. Leur flexibilité, la possibilité de fonctionnement en parallèle et la compatibilité avec différents types de batteries et de groupes électrogènes diesel en font une solution idéale pour concevoir des systèmes assurant une forte autoconsommation, une indépendance énergétique et une alimentation de secours, même pour des installations étendues ou complexes.
Datasheet SUN-25K-SG01HP3-EU-AM2
datasheet-sun-25k-sg01hp3-eu-am2.pdf
Declaration SUN-25K-SG01HP3-EU-AM2
declaration-sun-25k-sg01hp3-eu-am2.pdf
Certificate SUN-25K-SG01HP3-EU-AM2
certificate-sun-25k-sg01hp3-eu-am2.pdf
| Paramètre | SUN-5K-SG01HP3-EU-AM2 | SUN-6K-SG01HP3-EU-AM2 | SUN-8K-SG01HP3-EU-AM2 | SUN-10K-SG01HP3-EU-AM2 | SUN-12K-SG01HP3-EU-AM2 | SUN-15K-SG01HP3-EU-AM2 | SUN-20K-SG01HP3-EU-AM2 | SUN-25K-SG01HP3-EU-AM2 |
|---|---|---|---|---|---|---|---|---|
| Données d’entrée de la batterie | ||||||||
| Type de batterie | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion |
| Plage de tension de la batterie (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Courant de charge max. (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Courant de décharge max. (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Stratégie de charge pour batterie Li-ion | Auto-adaptation au BMS | Auto-adaptation au BMS | Auto-adaptation au BMS | Auto-adaptation au BMS | Auto-adaptation au BMS | Auto-adaptation au BMS | Auto-adaptation au BMS | Auto-adaptation au BMS |
| Nombre de ports batterie | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Données d’entrée PV | ||||||||
| Puissance PV accessible maximale (W) | 10000 | 12000 | 16000 | 20000 | 24000 | 30000 | 40000 | 50000 |
| Puissance d’entrée PV max. (W) | 8000 | 9600 | 12800 | 16000 | 19200 | 24000 | 32000 | 40000 |
| Tension d’entrée PV max. (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tension de démarrage (V) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| Plage de tension MPPT (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Tension DC nominale d’entrée (V) | 600 | 600 | 600 | 600 | 600 | 700 | 700 | 700 |
| Courant d’entrée PV max. (A) | 20+20 | 20+20 | 20+20 | 26+20 | 26+20 | 26+26 | 26+26 | 26+26 |
| Courant de court-circuit max. (A) | 30+30 | 30+30 | 30+30 | 39+30 | 39+30 | 39+39 | 39+39 | 39+39 |
| Nombre de MPP / Nombre de strings MPPT | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 | 2/2+1 | 2/2+1 | 2/2+2 | 2/2+2 |
| Données d’entrée/sortie AC | ||||||||
| Puissance active nominale AC (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| Puissance apparente max. AC (W) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 26000 |
| Courant nominal entrée/sortie AC (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| Courant max entrée/sortie AC (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/37.7 |
| Courant max de dérivation port Réseau->Charge (A) | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 80 |
| Puissance de crête (hors réseau) (W) | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s |
| Facteur de puissance | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony |
| Tension nominale entrée/sortie/plage (V) | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un |
| Fréquence nominale du réseau (Hz) | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz |
| Mode de raccordement au réseau | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE |
| Distorsion harmonique totale du courant (THDi) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) |
| Courant d’entrée DC | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In |
| Rendement | ||||||||
| Efficacité max. (%) | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% |
| Rendement européen (%) | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% |
| Efficacité MPPT (%) | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% |
| Protections | ||||||||
| Intégrées | Protection contre l’inversion de polarité DC, protection contre les retours de courant de sortie AC, protection thermique, protection contre les surtensions de sortie AC, protection contre les courts-circuits de sortie AC, surveillance des composants DC, protection contre la chute de charge due aux surtensions, surveillance du courant de défaut à la terre, disjoncteur de défaut d’arc (optionnel), surveillance de l’alimentation réseau, surveillance de la protection anti-îlotage, détection des défauts à la terre, interrupteur d’entrée DC, surveillance de l’impédance d’isolement des bornes DC, détection du courant résiduel (RCD), niveau de protection contre les surtensions | |||||||
| Niveau de protection contre les surtensions | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) |
| Communication | ||||||||
| Interface de communication | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN |
| Mode de surveillance | GPRS/WIFI/Bluetooth/4G/LAN (en option) | GPRS/WIFI/Bluetooth/4G/LAN (en option) | GPRS/WIFI/Bluetooth/4G/LAN (en option) | GPRS/WIFI/Bluetooth/4G/LAN (en option) | GPRS/WIFI/Bluetooth/4G/LAN (en option) | GPRS/WIFI/Bluetooth/4G/LAN (en option) | GPRS/WIFI/Bluetooth/4G/LAN (en option) | GPRS/WIFI/Bluetooth/4G/LAN (en option) |
| Données générales | ||||||||
| Température de fonctionnement (°C) | -40 à +60°C, >45°C réduction des valeurs nominales | -40 à +60°C, >45°C réduction des valeurs nominales | -40 à +60°C, >45°C réduction des valeurs nominales | -40 à +60°C, >45°C réduction des valeurs nominales | -40 à +60°C, >45°C réduction des valeurs nominales | -40 à +60°C, >45°C réduction des valeurs nominales | -40 à +60°C, >45°C réduction des valeurs nominales | -40 à +60°C, >45°C réduction des valeurs nominales |
| Humidité ambiante admissible (%) | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Alt. max. d’installation (m) | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m |
| Niveau de bruit (dB) | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB |
| Topologie de l’onduleur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur |
| Catégorie de surtension | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) |
| Poids (kg) | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 |
| Dimensions du boîtier (L x H x P mm) | 408×638×237 (Sans raccords et supports de montage) | 408×638×237 (Sans raccords et supports de montage) | 408×638×237 (Sans raccords et supports de montage) | 408×638×237 (Sans raccords et supports de montage) | 408×638×237 (Sans raccords et supports de montage) | 408×638×237 (Sans raccords et supports de montage) | 408×638×237 (Sans raccords et supports de montage) | 408×638×237 (Sans raccords et supports de montage) |
| Indice de protection IP | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Type de refroidissement | Passif | Passif | Passif | Passif | Refroidissement intelligent par air | Refroidissement intelligent par air | Refroidissement intelligent par air | Refroidissement intelligent par air |
| Garantie | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. | Période de garantie de 5 ans/10 ans, selon les conditions d’installation de l’onduleur. Détails disponibles dans les conditions générales de garantie. |
| Norme de raccordement au réseau | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 |
| Sécurité EMC/Norme | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
