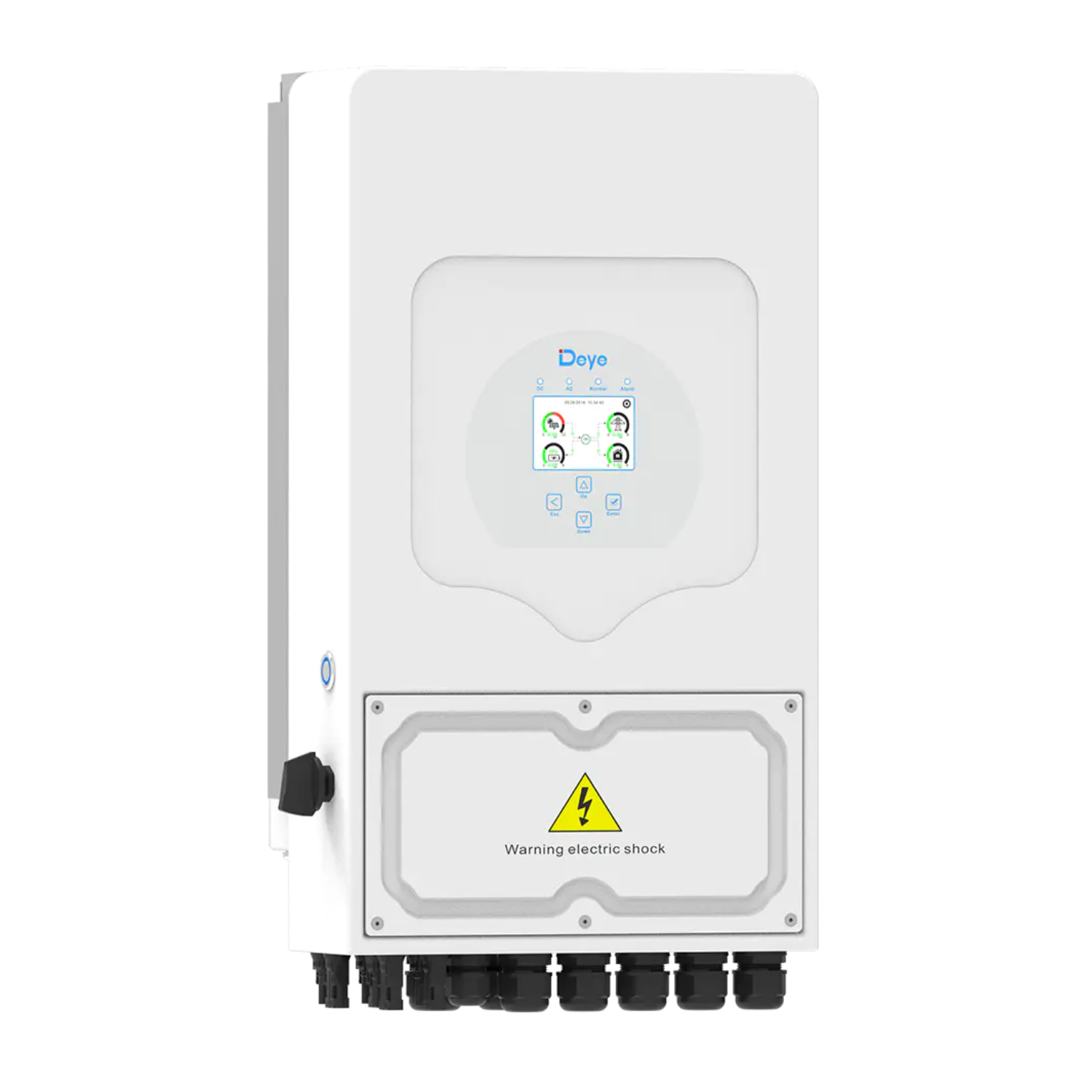

Onduleur – DEYE – SUN-6K-SG05LP1-EU – monophasé – hybride – BT
SKU: F20GW1
EAN: 5905951587325
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| RS485 | |
| SPD Type II | |
| AFCI | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| Poids | 27,4 kg |
| CN | 85044085 |
Prix net
868,75 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| RS485 | |
| SPD Type II | |
| AFCI | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| Poids | 27,4 kg |
| CN | 85044085 |
Onduleur hybride Deye SUN-6K-SG05LP1-EU
L’onduleur hybride Deye de la série SUN-SG05LP1-EU est une solution avancée de gestion d’énergie, combinant les fonctions on-grid et off-grid. Il offre une grande flexibilité grâce à la possibilité de fonctionner en parallèle jusqu’à 16 unités et de collaborer avec des systèmes de stockage d’énergie, garantissant une alimentation fiable.
Principales caractéristiques de la série SUN-3.6/5/6/7/7.6/8K-SG05LP1-EU :
- Puissance d’entrée DC maximale de 4680 W à 10400 W (selon le modèle).
- Possibilité de fonctionnement en parallèle jusqu’à 16 onduleurs, tant en mode on-grid qu’en mode off-grid.
- Courant maximal de charge/décharge des batteries de 90 A à 190 A (selon le modèle).
- 6 périodes de programmation de la charge/décharge des batteries.
- Degré de protection IP65 assurant une résistance aux intempéries.
- Possibilité de stocker l’énergie provenant d’un générateur diesel.
Pour qui est-ce un bon choix ?
L’onduleur Deye SUN-SG05LP1-EU est une solution idéale pour les propriétaires de maisons et les installations commerciales à la recherche d’un système de gestion d’énergie polyvalent et évolutif. La possibilité de fonctionnement en parallèle et la compatibilité avec différents types de batteries (plomb-acide et lithium-ion) en font un choix flexible pour les installations photovoltaïques existantes ou nouvelles.
| Paramètre | SUN-3.6K-SG05LP1-EU | SUN-5K-SG05LP1-EU | SUN-6K-SG05LP1-EU | SUN-7K-SG05LP1-EU | SUN-7.6K-SG05LP1-EU | SUN-8K-SG05LP1-EU |
|---|---|---|---|---|---|---|
| Données d’entrée de la batterie | ||||||
| Type de batterie | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion | Plomb-acide ou lithium-ion |
| Plage de tension de la batterie (V) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Courant de charge max. (A) | 90 | 120 | 135 | 175 | 190 | 190 |
| Courant de décharge max. (A) | 90 | 120 | 135 | 175 | 190 | 190 |
| Stratégie de charge pour batterie Li-ion | Adaptation automatique au BMS | Adaptation automatique au BMS | Adaptation automatique au BMS | Adaptation automatique au BMS | Adaptation automatique au BMS | Adaptation automatique au BMS |
| Nombre d’entrées de batterie | 1 | 1 | 1 | 1 | 1 | 1 |
| Données d’entrée PV | ||||||
| Puissance d’entrée DC max. (W) | 4680 | 6500 | 7800 | 10000 | 9880 | 10400 |
| Tension d’entrée DC max. (V) | 500 | 500 | 500 | 500 | 500 | 500 |
| Tension de démarrage (V) | 125 | 125 | 125 | 125 | 125 | 125 |
| Plage de tension MPPT (V) | 150-425 | 150-425 | 150-425 | 150-425 | 150-425 | 150-425 |
| Tension d’entrée DC nominale (V) | 370 | 370 | 370 | 370 | 370 | 370 |
| Courant d’entrée PV max. (A) | 13+13 | 13+13 | 13+13 | 26+26 | 26+26 | 26+26 |
| Courant de court-circuit d’entrée max. (A) | 17+17 | 17+17 | 17+17 | 34+34 | 34+34 | 34+34 |
| Nombre de MPPT / Nombre de strings par MPPT | 2/1+1 | 2/1+1 | 2/1+1 | 2/2+2 | 2/2+2 | 2/2+2 |
| Données d’entrée/sortie AC | ||||||
| Puissance active nominale entrée/sortie AC (W) | 3600 | 5000 | 6000 | 7000 | 7600 | 8000 |
| Puissance apparente max. entrée/sortie AC (VA) | 3960 | 5500 | 6600 | 7700 | 8360 | 8800 |
| Courant nominal entrée/sortie AC (A) | 16,4/15,7 | 22,7/21,7 | 27,3/21,7 | 31,9/30,5 | 34,5/33 | 36,4/34,8 |
| Courant max. entrée/sortie AC (A) | 18/17,2 | 25/23,9 | 30/28,7 | 35/33,5 | 38/36,3 | 40/38,3 |
| Courant AC continu maximal (réseau vers charge) (A) | 35 | 35 | 40 | 50 | 50 | 50 |
| Puissance de pointe (hors réseau) (W) | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s |
| Plage de réglage du facteur de puissance | de 0,8 inductif à 0,8 capacitif | de 0,8 inductif à 0,8 capacitif | de 0,8 inductif à 0,8 capacitif | de 0,8 inductif à 0,8 capacitif | de 0,8 inductif à 0,8 capacitif | de 0,8 inductif à 0,8 capacitif |
| Tension nominale entrée/sortie / Plage (V) | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un | 220/230 0,85Un-1,1Un |
| Fréquence nominale du réseau entrée/sortie / Plage (Hz) | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 |
| Mode de connexion au réseau | L+N+PE | L+N+PE | L+N+PE | L+N+PE | L+N+PE | L+N+PE |
| Distorsion harmonique totale du courant THDi | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) | <3% (puissance nominale) |
| Courant DC injecté | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In |
| Rendement | ||||||
| Rendement max. | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% |
| Rendement Euro | 96,5% | 96,5% | 96,5% | 96,5% | 96,5% | 96,5% |
| Rendement MPPT | >99% | >99% | >99% | >99% | >99% | >99% |
| Protection du matériel | ||||||
| Niveau de protection contre les surtensions | Intégré | Intégré | Intégré | Intégré | Intégré | Intégré |
| Protection contre l’inversion de polarité DC, Protection contre la surcharge de sortie AC | Oui | Oui | Oui | Oui | Oui | Oui |
| Protection contre les surtensions de sortie AC, Protection contre les courts-circuits de sortie AC, Protection thermique | Oui | Oui | Oui | Oui | Oui | Oui |
| Surveillance de l’impédance d’isolement DC, Surveillance de la composante DC, Surveillance du courant de défaut à la terre | Oui | Oui | Oui | Oui | Oui | Oui |
| Surveillance du réseau, Protection anti-îlotage, Détection des défauts de terre, Interrupteur d’entrée DC | Oui | Oui | Oui | Oui | Oui | Oui |
| Protection contre la chute de tension à la charge, Détection du courant différentiel (RCD), Niveau de protection contre les surtensions | Oui | Oui | Oui | Oui | Oui | Oui |
| Niveau de surtension | TYPE II (DC), TYPE II (AC) | TYPE II (DC), TYPE II (AC) | TYPE II (DC), TYPE II (AC) | TYPE II (DC), TYPE II (AC) | TYPE II (DC), TYPE II (AC) | TYPE II (DC), TYPE II (AC) |
| Interface | ||||||
| Interface de communication | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN |
| Données générales | ||||||
| Plage de température de fonctionnement (°C) | -40 à +60 °C, dérating au-dessus de 45 °C | -40 à +60 °C, dérating au-dessus de 45 °C | -40 à +60 °C, dérating au-dessus de 45 °C | -40 à +60 °C, dérating au-dessus de 45 °C | -40 à +60 °C, dérating au-dessus de 45 °C | -40 à +60 °C, dérating au-dessus de 45 °C |
| Humidité ambiante admissible | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Altitude admissible | 2000 m | 2000 m | 2000 m | 2000 m | 2000 m | 2000 m |
| Niveau sonore (dB) | <30 | <30 | <30 | <30 | <30 | <30 |
| Indice de protection IP | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Topologie de l’onduleur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur |
| Catégorie de surtension | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) |
| Dimensions du boîtier (Larg. x Haut. x Prof. mm) | 330×580×232 (sans connecteurs ni supports) | 330×580×232 (sans connecteurs ni supports) | 330×580×232 (sans connecteurs ni supports) | 330×580×232 (sans connecteurs ni supports) | 330×580×232 (sans connecteurs ni supports) | 330×580×232 (sans connecteurs ni supports) |
| Poids (kg) | 24,9 | 24,9 | 24,9 | 24,9 | 24,9 | 24,9 |
| Type de refroidissement | Refroidissement intelligent par air | Refroidissement intelligent par air | Refroidissement intelligent par air | Refroidissement intelligent par air | Refroidissement intelligent par air | Refroidissement intelligent par air |
| Garantie | 5 ans/10 ans | 5 ans/10 ans | 5 ans/10 ans | 5 ans/10 ans | 5 ans/10 ans | 5 ans/10 ans |
| Régulation du réseau | – | – | – | – | – | – |
| Normes de sécurité/EMC | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | Oui | Oui | Oui | Oui | Oui | Oui |
