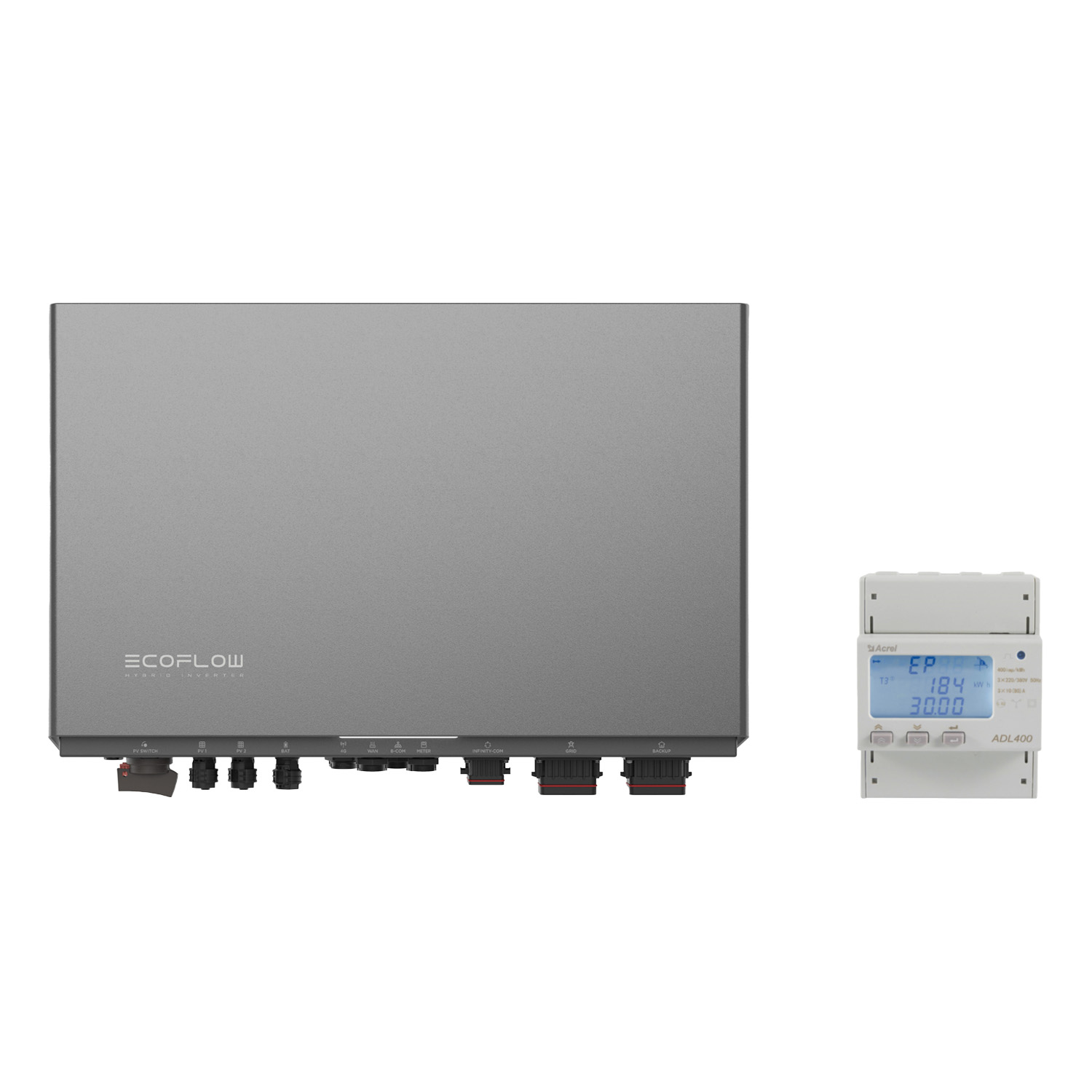

Onduleur – ECOFLOW – EF HD-P3-12K-S1 + Compteur EFA-ADL400-CT – hybride – haute tension
SKU: F20W6
EAN: 2010000036112
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| RS485 | |
| SPD Type II | |
| SPD Type III | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| CN | 85044086 |
Prix net
0,30 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| RS485 | |
| SPD Type II | |
| SPD Type III | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| CN | 85044086 |
EcoFlow PowerOcean EF HD-P3-12K-S1 + Compteur d’énergie EFA-ADL400-CT
EcoFlow PowerOcean est une solution modulaire et innovante pour les installations photovoltaïques domestiques avec stockage d’énergie, destinée aux systèmes triphasés. Elle permet d’atteindre l’autonomie énergétique grâce à la flexibilité de configuration, à une sécurité élevée et à une gestion intelligente de l’énergie, offrant la possibilité d’agrandir le système à tout moment.
Principales caractéristiques d’EcoFlow PowerOcean (installation triphasée) :
- Construction modulaire offrant une extension du stockage d’énergie de 5,1 kWh à 15,3 kWh (selon le modèle).
- Puissance de sortie maximale élevée de 3 300 W à 9 900 W, assurant l’alimentation de l’ensemble du logement.
- Sécurité grâce à l’utilisation de batteries LFP et à des systèmes de protection intégrés (notamment contre l’incendie, les surintensités et les courts-circuits).
- Contrôle et surveillance intelligents via le portail web EcoFlow Pro et des applications mobiles.
- Indice de protection IP65, garantissant une résistance à la poussière et à l’eau, permettant une installation intérieure ou extérieure.
- Large plage de températures de fonctionnement de -20 à 50 °C, assurant un fonctionnement stable dans diverses conditions climatiques.
Pour qui est-ce un bon choix ?
EcoFlow PowerOcean est un choix idéal pour les propriétaires cherchant une solution fiable et évolutive de stockage d’énergie solaire pour des installations photovoltaïques triphasées. Il convient aux foyers souhaitant maximiser l’autoconsommation, assurer une alimentation de secours en cas de panne du réseau et réduire leurs factures d’électricité. C’est une solution haut de gamme offrant une flexibilité d’investissement et des fonctions avancées de gestion de l’énergie.
Compteur d’énergie EcoFlow EFA-ADL400-CT
Le compteur d’énergie EcoFlow EFA-ADL400-CT assure une intégration transparente avec les systèmes EcoFlow PowerOcean, permettant une gestion précise de l’énergie. Il propose des solutions adaptées qui améliorent le contrôle de la consommation et de la production d’électricité, optimisant ainsi le fonctionnement de l’installation.
Principales caractéristiques du compteur d’énergie EcoFlow EFA-ADL400-CT :
- Modèles disponibles monophasés et triphasés, supportant des intensités nominales de 80 A à 200 A.
- Communication RS485 pour un échange de données efficace.
- Possibilité de choisir entre transformateurs de courant intégrés ou externes.
- Conçu pour une installation sur rail DIN, assurant un montage facile.
- Compatibilité avec une large gamme de produits EcoFlow, y compris PowerOcean, PowerOcean DC Fit, PowerPulse et PowerGlow.
- Recommandations spécifiques pour les utilisateurs au Royaume-Uni (compteur 120 A).
Pour qui est-ce un bon choix ?
Le compteur d’énergie EcoFlow EFA-ADL400-CT est la solution idéale pour les utilisateurs des systèmes photovoltaïques EcoFlow PowerOcean qui recherchent un outil avancé de surveillance et de gestion de l’énergie. Il convient parfaitement aux installations résidentielles comme commerciales, où la précision des mesures, la facilité d’intégration et la possibilité d’adapter l’appareil aux spécificités du système et aux besoins de l’utilisateur sont essentielles.
| Onduleur hybride EcoFlow PowerOcean | EF HD-P3-6K0-S1 | EF HD-P3-8K0-S1 | EF HD-P3-10K-S1 | EF HD-P3-12K-S1 |
| Entrée DC (PV) | ||||
| Puissance maximale de l’installation photovoltaïque (W) | 10000 | 12000 | 14000 | 16000 |
| Tension d’entrée maximale (V) | 1000 | 1000 | 1000 | 1000 |
| Plage de tension de fonctionnement MPPT (V) | 200-850 | 200-850 | 200-850 | 200-850 |
| Tension de démarrage (V) | 160 | 160 | 160 | 160 |
| Tension d’entrée nominale (V) | 600 | 600 | 600 | 600 |
| Puissance maximale par MPPT (W) | 5000 | 6000 | 7000 | 8000 |
| Courant d’entrée maximal par MPPT (A) | 16 | 16 | 16 | 16 |
| Courant de court-circuit maximal par MPPT (A) | 24 | 24 | 24 | 24 |
| Nombre de string par MPPT | 1 | 1 | 1 | 1 |
| Nombre de MPPT | 2 | 2 | 2 | 2 |
| Catégorie de protection contre les surtensions | II | II | II | II |
| Entrée DC (batterie) | ||||
| Puissance de charge maximale (W) | 6000 | 8000 | 10000 | 12000 |
| Puissance de décharge maximale (W) | 6000 | 8000 | 10000 | 12000 |
| Courant de charge continu maximal (A) | 12,5 | 12,5 | 12,5 | 15 |
| Courant de décharge continu maximal (A) | 12,5 | 12,5 | 12,5 | 15 |
| Tension nominale (V) | 800 | 800 | 800 | 800 |
| Capacité maximale de la batterie (kWh) | 45,9 | 45,9 | 45,9 | 45,9 |
| Entrée AC | ||||
| Catégorie de protection contre les surtensions | III | III | III | III |
| Puissance apparente nominale depuis le réseau (VA) | 12000 | 16000 | 16000 | 16000 |
| Puissance apparente maximale depuis le réseau (VA) | 12000 | 16000 | 16000 | 16000 |
| Tension d’entrée nominale (V) | 230/400, 3L+N+PE | 230/400, 3L+N+PE | 230/400, 3L+N+PE | 230/400, 3L+N+PE |
| Courant AC maximal depuis le réseau (A) | 17,4 | 23,1 | 23,1 | 23,1 |
| Fréquence nominale (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| Raccordement au réseau | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE |
| Catégorie de protection contre les surtensions | III | III | III | III |
| Sortie AC (fonctionnement réseau) | ||||
| Puissance apparente de sortie nominale vers le réseau (VA) | 6000 | 8000 | 10000 | 12000 |
| Puissance apparente de sortie maximale vers le réseau (VA) | 6000 | 8000 | 10000 | 12000 |
| Tension de sortie nominale (V) | 230/400, 3L+N+PE | 230/400, 3L+N+PE | 230/400, 3L+N+PE | 230/400, 3L+N+PE |
| Fréquence nominale (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| Courant de sortie nominal (A) | 8,7 | 11,5 | 14,4 | 17,4 |
| Distorsion harmonique totale (à puissance nominale) | <3% | <3% | <3% | <3% |
| Facteur de puissance | -0,8…1…+0,8 | -0,8…1…+0,8 | -0,8…1…+0,8 | -0,8…1…+0,8 |
| Sortie AC (alimentation de secours) | ||||
| Puissance apparente nominale (VA) | 6000 | 8000 | 10000 | 12000 |
| Puissance apparente maximale (VA) | 7200 pendant 1 s | 9600 pendant 1 s | 12000 pendant 1 s | 14400 pendant 1 s |
| Tension de sortie nominale (V) | 230/400, 3L+N+PE | 230/400, 3L+N+PE | 230/400, 3L+N+PE | 230/400, 3L+N+PE |
| Fréquence nominale (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| Courant de sortie nominal (A) | 8,7 | 11,5 | 14,4 | 17,4 |
| Courant AC maximal de sortie vers le réseau (A) | 8,7 | 11,5 | 14,4 | 17,4 |
| Courant de sortie maximal (A) | 10,4 pendant 1 s | 13,9 pendant 1 s | 17,4 pendant 1 s | 20,9 pendant 1 s |
| Distorsion harmonique totale de la tension (avec charge linéaire et à puissance nominale) | <3% | <3% | <3% | <3% |
| Surveillance du courant différentiel | Intégré | Intégré | Intégré | Intégré |
| Détection de la résistance d’isolement PV | Intégré | Intégré | Intégré | Intégré |
| Protection anti-îlotage | Intégré | Intégré | Intégré | Intégré |
| Protection contre l’inversion de polarité PV | Intégré | Intégré | Intégré | Intégré |
| Protection contre les surintensités AC | Intégré | Intégré | Intégré | Intégré |
| Protection contre les courts-circuits de la charge de secours | Intégré | Intégré | Intégré | Intégré |
| Protection contre les surtensions AC | Intégré | Intégré | Intégré | Intégré |
| Interrupteur DC | | | | | | | | |
| Arrêt à distance | | | | | | | | |
| Efficacité | ||||
| Rendement maximal | 97,6% | 97,6% | 97,6% | 97,6% |
| Rendement MPPT maximal | 99,9% | 99,9% | 99,9% | 99,9% |
| Données générales | ||||
| Certificats | MARQUAGE CE/CB/TUV | MARQUAGE CE/CB/TUV | MARQUAGE CE/CB/TUV | MARQUAGE CE/CB/TUV |
| Normes de sécurité | IEC/EN62109-1, IEC/EN62109-2 | IEC/EN62109-1, IEC/EN62109-2 | IEC/EN62109-1, IEC/EN62109-2 | IEC/EN62109-1, IEC/EN62109-2 |
| Normes de raccordement au réseau | MARQUAGE CE, EN 50549, EN50438, TOR Erzeuger Type A, EEA-NE7- CH, PTPIREE, UTE C 15-712-1, ANRE, O3E-323, G99, G98, CEI0-21, C10/11, VDE-AR-N-4105 | MARQUAGE CE, EN 50549, EN50438, TOR Erzeuger Type A, EEA-NE7- CH, PTPIREE, UTE C 15-712-1, ANRE, O3E-323, G99, G98, CEI0-21, C10/11, VDE-AR-N-4105 | MARQUAGE CE, EN 50549, EN50438, TOR Erzeuger Type A, EEA-NE7- CH, PTPIREE, UTE C 15-712-1, ANRE, O3E-323, G99, G98, CEI0-21, C10/11, VDE-AR-N-4105 | MARQUAGE CE, EN 50549, EN50438, TOR Erzeuger Type A, EEA-NE7- CH, PTPIREE, UTE C 15-712-1, ANRE, O3E-323, G99, G98, CEI0-21, C10/11, VDE-AR-N-4105 |
| EMC | EN 62311, EN 301 489-1, EN 301 489-17, EN IEC 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN IEC 61000-6-1, EN 300 328 | EN 62311, EN 301 489-1, EN 301 489-17, EN IEC 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN IEC 61000-6-1, EN 300 328 | EN 62311, EN 301 489-1, EN 301 489-17, EN IEC 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN IEC 61000-6-1, EN 300 328 | EN 62311, EN 301 489-1, EN 301 489-17, EN IEC 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN IEC 61000-6-1, EN 300 328 |
| Topologie | Non isolée | Non isolée | Non isolée | Non isolée |
| Plage de températures de fonctionnement (°C) | De -20 à 50 | De -20 à 50 | De -20 à 50 | De -20 à 50 |
| Température de stockage (°C) | De -30 à 60 | De -30 à 60 | De -30 à 60 | De -30 à 60 |
| Humidité relative en fonctionnement | 0%-100% (condensation) | 0%-100% (condensation) | 0%-100% (condensation) | 0%-100% (condensation) |
| Émission sonore (dB) | <35 | <35 | <35 | <35 |
| Altitude maximale de fonctionnement | 3000 | 3000 | 3000 | 3000 |
| Masse (kg) | Environ 29,6 kg | Environ 29,6 kg | Environ 29,6 kg | Environ 29,6 kg |
| Dimensions (L x P x H) (mm) | 588 x 175 x 380 (±1) (sans capot), 588 x175 x 455 (±1) (avec capot) | 588 x 175 x 380 (±1) (sans capot), 588 x175 x 455 (±1) (avec capot) | 588 x 175 x 380 (±1) (sans capot), 588 x175 x 455 (±1) (avec capot) | 588 x 175 x 380 (±1) (sans capot), 588 x175 x 455 (±1) (avec capot) |
| Indice de protection | IP65 | IP65 | IP65 | IP65 |
| Consommation en veille la nuit (W) | <25 | <25 | <25 | <25 |
| Méthode de refroidissement | Convection naturelle | Convection naturelle | Convection naturelle | Convection naturelle |
| Méthode de communication | RS485 (pour le compteur) ainsi que CAN (pour le BMS) et Wi‑Fi, Bluetooth, LAN et 4G (option) | RS485 (pour le compteur) ainsi que CAN (pour le BMS) et Wi‑Fi, Bluetooth, LAN et 4G (option) | RS485 (pour le compteur) ainsi que CAN (pour le BMS) et Wi‑Fi, Bluetooth, LAN et 4G (option) | RS485 (pour le compteur) ainsi que CAN (pour le BMS) et Wi‑Fi, Bluetooth, LAN et 4G (option) |
| Bande de fréquence Wi‑Fi (MHz) | 2412-2472 (20) / 2422-2462 (40), | 2412-2472 (20) / 2422-2462 (40), | 2412-2472 (20) / 2422-2462 (40), | 2412-2472 (20) / 2422-2462 (40), |
| Puissance de sortie maximale (dBm) | 18,54 | 18,54 | 18,54 | 18,54 |
| Bande de fréquence Bluetooth (MHz) | 2402-2480, | 2402-2480, | 2402-2480, | 2402-2480, |
| Puissance de sortie maximale (dBm) | 7,19 | 7,19 | 7,19 | 7,19 |
| Degré de pollution | PD3 | PD3 | PD3 | PD3 |
| Catégorie environnementale | Extérieur/intérieur | Extérieur/intérieur | Extérieur/intérieur | Extérieur/intérieur |
| Paramètre | Compteur d’énergie EFA-ADL400-CT |
|---|---|
| Données générales | |
| SKU | EFA-ADL400-CT |
| Dimensions (mm) | 72 x 90 x 65 |
| Courant nominal (A) | 80A |
| Installation | Rail DIN |
| Communication | RS485 |
| Nombre de phases | Triphasé |
| Mesure du courant | Transformateur de courant intégré |
| Compatibilité | |
| Produits compatibles | EcoFlow PowerOcean (triphasé), EcoFlow PowerOcean Plus (triphasé), PowerOcean DC Fit, PowerPulse, PowerPulse 2, PowerGlow |
Toutes les spécifications et descriptions présentées peuvent différer des spécifications réelles du produit. EcoFlow se réserve le droit d’apporter des modifications et des corrections au produit présenté et décrit ici à tout moment sans préavis.
