Onduleur – FoxESS – P3-6.0-SH – hybride – HV
SKU: F290B51
EAN: 2010000034583
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| RS485 | |
| SPD Type II | |
| AFCI | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| Poids | 37,9 kg |
| CN | 85044085 |
Prix net
1 476,89 €
Brut
Brut
Karta katalogowa FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Karta-katalogowa.pdf
Instrukcja montażu FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Instrukcja-montazu.pdf
Gwarancja FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Gwarancja.pdf
Certyfikat zgodności 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-2.pdf
Deklaracja zgodności FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Deklaracja-zgodnosci.pdf
Oświadczenie FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Oswiadczenie.pdf
Détails du produit
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | |
| RS485 | |
| SPD Type II | |
| AFCI | |
| Plage de tension MPPT | |
| Courant d'entrée maximal par MPPT [A] | |
| Puissance maximale d\'entrée [W] | |
| Efficacité européenne | |
| Poids | 37,9 kg |
| CN | 85044085 |

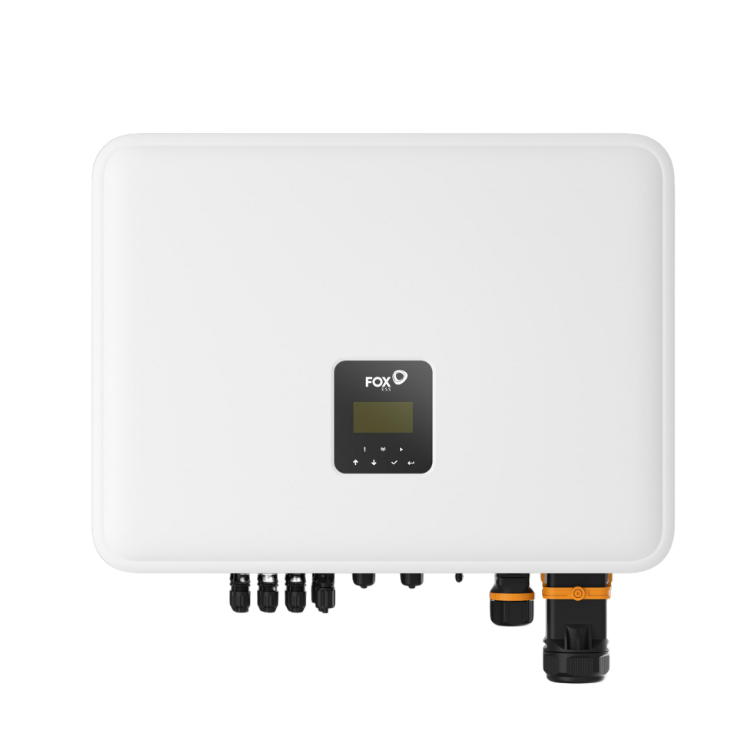

Onduleur hybride triphasé Fox ESS P3-5 (série P3-SH)
Les innovants onduleurs hybrides triphasés Fox ESS de la série P3-SH ont été conçus pour maximiser l’utilisation de l’énergie solaire pendant la journée et stocker les excédents pour la nuit. Équipés de technologies avancées et compatibles avec les batteries haute tension Fox ESS, ils offrent une gestion de l’énergie flexible et performante.
Principales caractéristiques du Fox ESS P3-5 :
- Compatibilité élevée avec les batteries HV : Intégration transparente aux batteries lithium‑ion haute tension Fox ESS de 100 à 800 V pour un stockage d’énergie optimal.
- Rendement exceptionnel : Rendement maximal jusqu’à 97,90 % et rendement MPPT impressionnant de 99,90 %, garantissant une conversion d’énergie efficace.
- Large gamme de puissances : Puissances nominales AC disponibles de 5 kW à 15 kW et puissance d’entrée PV maximale jusqu’à 30 kW, offrant une flexibilité pour s’adapter à différents besoins d’installation.
- Surveillance intelligente et facilité d’utilisation : Surveillance à distance via l’application mobile ou le site web (FoxCloud V2.0) ainsi qu’une installation rapide et intuitive en plug-and-play.
- Robustesse et protections complètes : Conception avec un indice de protection IP65 permettant l’installation dans divers environnements, complétée par des dispositifs de sécurité complets, notamment contre l’inversion de polarité, le fonctionnement en îlot et les surcharges.
- Garantie longue : Garantie constructeur standard de 10 ans, attestant de la fiabilité et de la durabilité de l’appareil.
Pour qui est-ce un bon choix ?
Les onduleurs de la série Fox ESS P3-SH sont un excellent choix pour les propriétaires de maisons individuelles ainsi que pour les petites et moyennes entreprises qui souhaitent optimiser l’autoconsommation de leur énergie solaire et accroître leur indépendance énergétique. Grâce à leur conception triphasée, leur haute efficacité, leur flexibilité de stockage et la surveillance à distance, ils conviennent parfaitement aux systèmes photovoltaïques nécessitant une gestion de l’énergie fiable et avancée.
Karta katalogowa FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Karta-katalogowa.pdf
Instrukcja montażu FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Instrukcja-montazu.pdf
Gwarancja FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Gwarancja.pdf
Certyfikat zgodności 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-2.pdf
Deklaracja zgodności FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Deklaracja-zgodnosci.pdf
Oświadczenie FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Oswiadczenie.pdf
| Paramètre | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.9-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| ENTRÉE PV | |||||||
| Puissance PV max (Wp) | 11000 | 14000 | 18000 | 20000 | 20000 | 24000 | 30000 |
| Puissance d’entrée max (W) | 11000 | 13200 | 17600 | 18000 | 18000 | 22500 | 22500 |
| Tension d’entrée max (V) | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Tension d’entrée nominale (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Courant d’entrée MPPT max (A) | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Courant de court-circuit MPPT max (A) | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Puissance d’entrée MPPT max (W) | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Tension minimale de fonctionnement PV (V) | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| Plage de tension de fonctionnement MPPT (V) | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 |
| Tension de démarrage (V) | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Nombre de MPPT indépendants | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Nombre de chaînes par MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATTERIES | |||||||
| Type de batterie | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) |
| Plage de tension batterie (V) | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 |
| Tension minimale de fonctionnement batterie (V) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Tension minimale de la batterie en charge AC complète (V) | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Courant de charge/décharge max (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Interface de communication | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| SORTIE AC | |||||||
| Puissance de sortie nominale (W) | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Puissance apparente max (VA) | 5500 | 6600 | 8800 | 9900 | 11000 [3] | 13200 | 16500 |
| Tension nominale réseau (plage AC) (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Fréquence nominale réseau (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Courant nominal AC (A) (par phase) | 7,6 | 9,1 | 12,1 | 15,0 | 15,2 | 18,2 | 22,7 |
| Courant AC max (A) (par phase) | 8,3 | 10,0 | 13,3 | 15,0 | 16,7 | 20,0 | 25,0 |
| Facteur de puissance | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) |
| THDI (%) | <3 à puissance nominale | <3 à puissance nominale | <3 à puissance nominale | <3 à puissance nominale | <3 à puissance nominale | <3 à puissance nominale | <3 à puissance nominale |
| ENTRÉE AC | |||||||
| Puissance d’entrée AC max (VA) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Tension réseau AC nominale (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Fréquence réseau AC nominale (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Courant AC max (A) (par phase) | 9,1 | 10,9 | 14,5 | 18,2 | 18,2 | 21,8 | 24,2 |
| SORTIE EPS | |||||||
| Puissance apparente max (VA) | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Puissance apparente de crête (VA) (60 s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Tension réseau EPS nominale (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Fréquence réseau EPS nominale (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Courant EPS max (A) (par phase) | 7,2 | 8,7 | 11,6 | 14,5 | 14,5 | 17,4 | 21,7 |
| Facteur de puissance | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) | 1 (réglable de 0,8 capacitif à 0,8 inductif) |
| Temps de commutation (ms) | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDV (%) | <3 @Charge linéaire | <3 @Charge linéaire | <3 @Charge linéaire | <3 @Charge linéaire | <3 @Charge linéaire | <3 @Charge linéaire | <3 @Charge linéaire |
| EFFICACITÉ | |||||||
| Rendement MPPT (%) | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 |
| Rendement maximal (%) | 97,30 | 97,70 | 97,70 | 97,90 | 97,90 | 97,90 | 97,90 |
| Rendement européen (%) | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 |
| PROTECTIONS | |||||||
| Protection contre inversion de polarité PV | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre inversion de polarité batterie | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection anti-îlotage | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les courts-circuits | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Surveillance du courant de fuite | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Surveillance de la résistance d’isolation | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Catégorie de surtension | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) |
| Protection contre l’inversion de polarité | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre la surcharge / protection thermique | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les surtensions AC/DC | Type II(PV)/Type II(AC) | Type II(PV)/Type II(AC) | Type II(PV)/Type II(AC) | Type II(PV)/Type II(AC) | Type II(PV)/Type II(AC) | Type II(PV)/Type II(AC) | Type II(PV)/Type II(AC) |
| Protection AFCI | En option | En option | En option | En option | En option | En option | En option |
| Sectionneur DC | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| DONNÉES GÉNÉRALES | |||||||
| Dimensions (L*H*P) (mm) | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 |
| Dimensions du colis (L*H*P) (mm) | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 |
| Poids net (kg) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| Poids brut (kg) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Installation | Montage mural | Montage mural | Montage mural | Montage mural | Montage mural | Montage mural | Montage mural |
| Plage de température de fonctionnement (°C) | -25~+60 (limitation au-delà de 45 °C) | -25~+60 (limitation au-delà de 45 °C) | -25~+60 (limitation au-delà de 45 °C) | -25~+60 (limitation au-delà de 45 °C) | -25~+60 (limitation au-delà de 45 °C) | -25~+60 (limitation au-delà de 45 °C) | -25~+60 (limitation au-delà de 45 °C) |
| Température de stockage (°C) | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Humidité relative stockage/exploitation (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Altitude (m) | <4000 @Limitation au-dessus de 2000 | <4000 @Limitation au-dessus de 2000 | <4000 @Limitation au-dessus de 2000 | <4000 @Limitation au-dessus de 2000 | <4000 @Limitation au-dessus de 2000 | <4000 @Limitation au-dessus de 2000 | <4000 @Limitation au-dessus de 2000 |
| Classe de protection | I | I | I | I | I | I | I |
| Indice de protection | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) |
| Consommation d’énergie (W) | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 |
| Mode veille | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Refroidissement | Naturel | Naturel | Naturel | Naturel | Naturel | Refroidissement par ventilateur | Refroidissement par ventilateur |
| Niveau sonore (dB) | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Topologie de l’onduleur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur |
| Communication | Ethernet, EMS(RS485), compteur, WLAN(Wifi+LAN+Bluetooth), 4G (en option), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), compteur, WLAN(Wifi+LAN+Bluetooth), 4G (en option), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), compteur, WLAN(Wifi+LAN+Bluetooth), 4G (en option), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), compteur, WLAN(Wifi+LAN+Bluetooth), 4G (en option), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), compteur, WLAN(Wifi+LAN+Bluetooth), 4G (en option), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), compteur, WLAN(Wifi+LAN+Bluetooth), 4G (en option), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), compteur, WLAN(Wifi+LAN+Bluetooth), 4G (en option), DRM, Ripple Control, USB, BMS(CAN), SG Ready |
| Garantie standard (ans) | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Bouton | 4* Bouton tactile capacitif | 4* Bouton tactile capacitif | 4* Bouton tactile capacitif | 4* Bouton tactile capacitif | 4* Bouton tactile capacitif | 4* Bouton tactile capacitif | 4* Bouton tactile capacitif |
| Signal sonore | 1, Interne (EPS et défaut de mise à la terre) | 1, Interne (EPS et défaut de mise à la terre) | 1, Interne (EPS et défaut de mise à la terre) | 1, Interne (EPS et défaut de mise à la terre) | 1, Interne (EPS et défaut de mise à la terre) | 1, Interne (EPS et défaut de mise à la terre) | 1, Interne (EPS et défaut de mise à la terre) |
Remarques :
[1] Pour un système 1000 V, la tension de fonctionnement PV maximale est de 950 V.
[2] La tension de démarrage de l’alimentation de l’onduleur est de 90 V.
[3] Les règles de sécurité belges exigent que la puissance apparente de 10000 W corresponde à 10000 VA.
