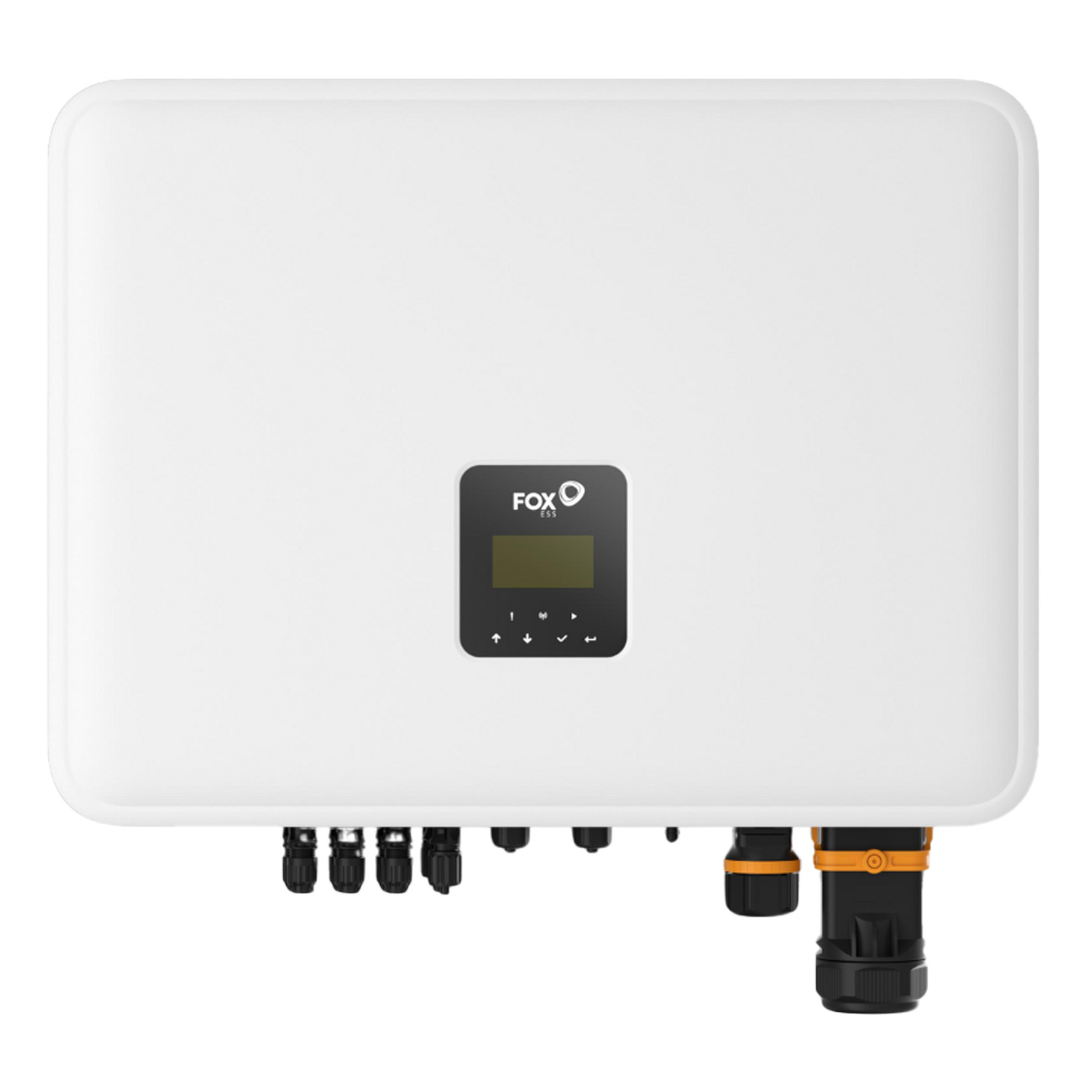

Onduleur hybride FoxESS P3-8.0-SH
SKU: F290B61
EAN: 2010000034590
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | 3 |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | Oui |
| RS485 | Oui |
| SPD Type II | |
| AFCI | Optionnel |
| Plage de tension MPPT | |
| Poids | 37,9 kg |
| CN | 85044086 |
Prix net
1 536,36 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | 3 |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| CAN | Oui |
| RS485 | Oui |
| SPD Type II | |
| AFCI | Optionnel |
| Plage de tension MPPT | |
| Poids | 37,9 kg |
| CN | 85044086 |
Onduleur hybride triphasé FOX P3-S
Les onduleurs hybrides Fox ESS de la série P3-S sont des appareils technologiquement avancés conçus pour une gestion efficace de l’énergie solaire. Ils permettent d’utiliser l’énergie le jour et de la stocker pour la nuit, en collaboration avec les batteries haute tension Fox ESS. Ils se distinguent par leur facilité d’installation, leur résistance aux conditions extérieures (IP65) et la possibilité de surveillance à distance.
Principales caractéristiques du FOX P3-S :
- Puissance flexible de 5 kW à 15 kW, adaptée aux besoins de l’installation.
- Compatible avec des batteries lithium-ion (LFP) haute tension dans une plage de 100–800 V.
- Trois MPPT indépendants pour des performances optimales des panneaux PV.
- Rendement MPPT élevé jusqu’à 97,90 % et rendement maximal jusqu’à 99,90 %.
- Indice de protection IP65, permettant l’installation dans divers environnements, y compris en extérieur.
- Fonctionnalités avancées de surveillance via une application mobile ou un site Web (FoxCloud V2.0).
Pour qui est-ce un bon choix ?
Les onduleurs Fox ESS P3-S sont une solution idéale pour les utilisateurs résidentiels et commerciaux à la recherche d’un système de gestion de l’énergie renouvelable performant et flexible. Leur conception plug-and-play, leur grande robustesse et la possibilité d’intégration avec des batteries en font un excellent choix pour les installations photovoltaïques visant à maximiser l’autoconsommation d’énergie solaire et à assurer une alimentation fiable.
| Paramètre | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.0-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| ENTRÉE PV | |||||||
| Puissance PV max (W) | 11000 | 14000 | 18000 | 20000 | 20000 | 24000 | 30000 |
| Puissance d’entrée DC max (W) | 11000 | 13200 | 17600 | 18000 | 18000 | 22500 | 22500 |
| Tension d’entrée maximale (V) | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Tension d’entrée nominale (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Courant d’entrée MPPT max (A) | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Courant de court-circuit MPPT max (A) | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Puissance d’entrée MPPT max (W) | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Tension PV minimale de fonctionnement (V) | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| Plage de tension de fonctionnement MPPT (V) | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 |
| Tension de démarrage (V) | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Nombre de MPPT indépendants | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Nombre de chaînes par MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATTERIE | |||||||
| Type de batterie | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) | Batterie lithium-ion (LFP) |
| Plage de tension de la batterie (V) | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 | 100 ~ 800 |
| Tension minimale de fonctionnement de la batterie (V) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Tension minimale de la batterie à pleine charge AC (V) | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Courant max de charge/décharge (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Interface de communication | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| SORTIE AC | |||||||
| Puissance de sortie nominale (W) | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Puissance de sortie max (VA) | 5500 | 6600 | 8800 | 9900 | 11000 | 13200 | 16500 |
| Tension nominale du réseau (V) | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE |
| Fréquence nominale du réseau (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Courant nominal AC (A) (par phase) | 7.6 | 9.1 | 12.1 | 15.0 | 15.2 | 18.2 | 22.7 |
| Courant AC max (A) (par phase) | 8.3 | 10.0 | 13.3 | 15.0 | 16.7 | 20.0 | 25.0 |
| Facteur de puissance | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) |
| THDi (%) | <3 pour la puissance nominale | <3 pour la puissance nominale | <3 pour la puissance nominale | <3 pour la puissance nominale | <3 pour la puissance nominale | <3 pour la puissance nominale | <3 pour la puissance nominale |
| ENTRÉE AC | |||||||
| Puissance d’entrée AC max (VA) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Tension nominale du réseau AC (V) | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE |
| Fréquence nominale du réseau AC (Hz) | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 | 50/60 ± 5 |
| Courant AC max (A) (par phase) | 9.1 | 10.9 | 14.5 | 18.2 | 18.2 | 21.8 | 24.2 |
| SORTIE EPS | |||||||
| Puissance de sortie max (VA) (EPS) | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Puissance de crête de sortie (VA) (60 s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Tension nominale du réseau EPS (V) | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE | 400/230; 380/220, 3L/N/PE |
| Fréquence nominale du réseau EPS (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Courant EPS max (A) (par phase) | 7.2 | 8.7 | 11.6 | 14.5 | 14.5 | 17.4 | 21.7 |
| Facteur de puissance | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) | 1 (Réglable de 0.8 capacitif à 0.8 inductif) |
| Temps de commutation (ms) | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDi (%) | <3 (moyenne linéaire) | <3 (moyenne linéaire) | <3 (moyenne linéaire) | <3 (moyenne linéaire) | <3 (moyenne linéaire) | <3 (moyenne linéaire) | |
| RENDEMENT | |||||||
| Rendement MPPT (%) | 99.90 | 99.90 | 99.90 | 99.90 | 99.90 | 99.90 | 99.90 |
| Rendement maximal (%) | 97.30 | 97.70 | 97.70 | 97.90 | 97.90 | 97.90 | 97.90 |
| Rendement européen (%) | 97.20 | 97.20 | 97.20 | 97.20 | 97.20 | 97.20 | 97.20 |
| PROTECTIONS | |||||||
| Protection contre l’inversion de polarité PV | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre l’inversion de polarité de la batterie | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection anti-îlotage | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les courts-circuits | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Surveillance du courant d’utilisation | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Surveillance de la résistance d’isolement | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Catégorie de surtension | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) | III (côté AC), II (côté DC) |
| Protection contre l’inversion de polarité | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les surcharges / protection thermique | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les surtensions AC/DC | Type II (PV)/Type III (AC) | Type II (PV)/Type III (AC) | Type II (PV)/Type III (AC) | Type II (PV)/Type III (AC) | Type II (PV)/Type III (AC) | Type II (PV)/Type III (AC) | Type II (PV)/Type III (AC) |
| Protection AFO | Optionnel / emplacement | Optionnel / emplacement | Optionnel / emplacement | Optionnel / emplacement | Optionnel / emplacement | Optionnel / emplacement | Optionnel / emplacement |
| Interrupteur DC | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| DONNÉES GÉNÉRALES | |||||||
| Dimensions (H × L × P) (mm) | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 | 600 × 450 × 226 |
| Dimensions du carton (H × L × P) (mm) | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 | 665 × 545 × 390 |
| Poids net (kg) | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Poids brut (kg) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Installation | Montage mural | Montage mural | Montage mural | Montage mural | Montage mural | Montage mural | Montage mural |
| Plage de température de fonctionnement (°C) | -25 – +60 (Limitation à partir de 45 °C) | -25 – +60 (Limitation à partir de 45 °C) | -25 – +60 (Limitation à partir de 45 °C) | -25 – +60 (Limitation à partir de 45 °C) | -25 – +60 (Limitation à partir de 45 °C) | -25 – +60 (Limitation à partir de 45 °C) | -25 – +60 (Limitation à partir de 45 °C) |
| Température de stockage (°C) | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 | -40 – +70 |
| Humidité relative stockage/exploitation (%) | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 | 0 – 100 |
| Altitude (m) | <4000 (Limitation au-dessus de 2000 m) | <4000 (Limitation au-dessus de 2000 m) | <4000 (Limitation au-dessus de 2000 m) | <4000 (Limitation au-dessus de 2000 m) | <4000 (Limitation au-dessus de 2000 m) | <4000 (Limitation au-dessus de 2000 m) | <4000 (Limitation au-dessus de 2000 m) |
| Classe de protection | I | I | I | I | I | I | I |
| Indice de protection | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) | IP65 (Pour utilisation extérieure) |
| Consommation d’énergie (W) | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 |
| Mode veille | OUI | OUI | OUI | OUI | OUI | OUI | OUI |
| Refroidissement | Naturel | Naturel | Naturel | Naturel | Naturel | Naturel | Refroidissement par ventilateur |
| Niveau sonore (dB) | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Topologie de l’onduleur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur |
| Communication | Ethernet, EMS(RS485), compteur, WLAN(Wi-Fi+LAN+Bluetooth), 4G(optionnel), DRM, Ripple Control, USB, BMS(CAN), Prêt pour 5G | Ethernet, EMS(RS485), compteur, WLAN(Wi-Fi+LAN+Bluetooth), 4G(optionnel), DRM, Ripple Control, USB, BMS(CAN), Prêt pour 5G | Ethernet, EMS(RS485), compteur, WLAN(Wi-Fi+LAN+Bluetooth), 4G(optionnel), DRM, Ripple Control, USB, BMS(CAN), Prêt pour 5G | Ethernet, EMS(RS485), compteur, WLAN(Wi-Fi+LAN+Bluetooth), 4G(optionnel), DRM, Ripple Control, USB, BMS(CAN), Prêt pour 5G | Ethernet, EMS(RS485), compteur, WLAN(Wi-Fi+LAN+Bluetooth), 4G(optionnel), DRM, Ripple Control, USB, BMS(CAN), Prêt pour 5G | Ethernet, EMS(RS485), compteur, WLAN(Wi-Fi+LAN+Bluetooth), 4G(optionnel), DRM, Ripple Control, USB, BMS(CAN), Prêt pour 5G | Ethernet, EMS(RS485), compteur, WLAN(Wi-Fi+LAN+Bluetooth), 4G(optionnel), DRM, Ripple Control, USB, BMS(CAN), Prêt pour 5G |
| Garantie standard (ans) | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Bouton | 4 × bouton tactile industriel | 4 × bouton tactile industriel | 4 × bouton tactile industriel | 4 × bouton tactile industriel | 4 × bouton tactile industriel | 4 × bouton tactile industriel | 4 × bouton tactile industriel |
| Signal/alarme sonore | 1, Interne (EPS et surveillance de la mise à la terre) | 1, Interne (EPS et surveillance de la mise à la terre) | 1, Interne (EPS et surveillance de la mise à la terre) | 1, Interne (EPS et surveillance de la mise à la terre) | 1, Interne (EPS et surveillance de la mise à la terre) | 1, Interne (EPS et surveillance de la mise à la terre) | 1, Interne (EPS et surveillance de la mise à la terre) |
[1] Pour un système de 1000 V, la tension PV maximale de fonctionnement est de 950 V.
[2] La tension de démarrage de l’alimentation de l’onduleur est de 90 V.
[3] La réglementation belge en matière de sécurité exige que la puissance de sortie de 10000 W soit de 10000 VA. La valeur pour le P3-10.0-SH est de 11000 VA.
