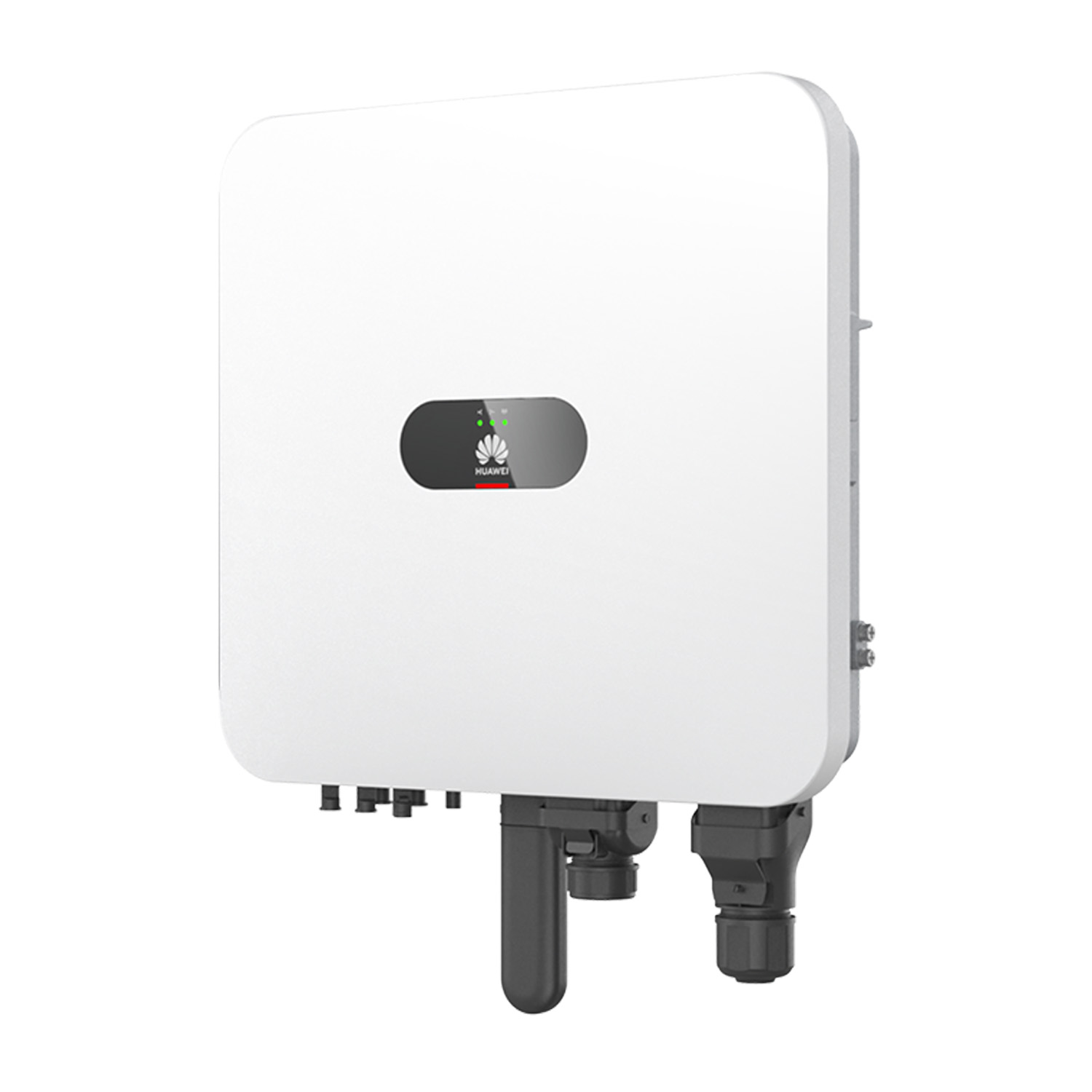

Onduleur – HUAWEI – SUN 2000-8K-MAP0 – hybride – HV
SKU: F220J2
EAN: 2010000035658
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | 2 |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| RS485 | Oui |
| SPD Type II | |
| AFCI | Oui |
| Plage de tension MPPT | |
| Courant d\'entrée maximal par MPPT [A] | 16 A |
| Poids | 24,82 kg |
| CN | 85044086 |
Prix net
1 641,66 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | 2 |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| RS485 | Oui |
| SPD Type II | |
| AFCI | Oui |
| Plage de tension MPPT | |
| Courant d\'entrée maximal par MPPT [A] | 16 A |
| Poids | 24,82 kg |
| CN | 85044086 |
HUAWEI SUN2000-5/6/8/10/12K-MAPO
L’onduleur hybride HUAWEI SUN2000-5/6/8/10/12K-MAPO est une solution avancée de gestion et de stockage d’énergie solaire, offrant haute performance, flexibilité et sécurité. Il propose une triple sortie asymétrique et la compatibilité avec les batteries LUNA2000, ce qui en fait un choix idéal pour les installations photovoltaïques modernes.
Caractéristiques principales du HUAWEI SUN2000-5/6/8/10/12K-MAPO :
- Puissance PV maximale de 9 000 Wc à 22 000 Wc, selon le modèle.
- Prise en charge des systèmes de stockage LUNA2000 (S0/S1) avec une plage de tension de fonctionnement de 600–980 V.
- Possibilité de surcharge jusqu’à 110 % de la puissance nominale en mode connecté au réseau (on-grid) et jusqu’à 200 % en mode hors réseau (off-grid).
- Prise en charge de la triple sortie asymétrique, offrant une grande flexibilité d’alimentation.
- Fonctions de sécurité avancées, notamment AFCI, détection de la température des connexions et protection contre les surtensions de type II.
- Faible consommation en mode nuit (moins de 5,5 W) et fonctionnement silencieux grâce à la convection naturelle (moins de 29 dB).
Pour qui est-ce un bon choix ?
Les onduleurs HUAWEI SUN2000-5/6/8/10/12K-MAPO s’adressent aux utilisateurs résidentiels et commerciaux à la recherche d’un système de gestion d’énergie performant et fiable. Grâce à la compatibilité avec le stockage d’énergie et à la fonction d’alimentation de secours pour toute la maison (avec SmartGuard), ils conviennent parfaitement aux installations où il est essentiel d’exploiter au maximum l’énergie solaire et d’assurer la continuité d’alimentation en cas de défaillance du réseau.
| Paramètre | SUN2000-5K-MAPO | SUN2000-6K-MAPO | SUN2000-8K-MAPO | SUN2000-10K-MAPO | SUN2000-12K-MAPO |
|---|---|---|---|---|---|
| Entrée (PV) | |||||
| Puissance PV max. recommandée (Wp) | 9,000 Wp | 11,000 Wp | 14,600 Wp | 18,000 Wp | 22,000 Wp |
| Tension d’entrée max. (V) | 1,100 V | 1,100 V | 1,100 V | 1,100 V | 1,100 V |
| Plage de tension de fonctionnement (V) | 160 – 1,000 V | 160 – 1,000 V | 160 – 1,000 V | 160 – 1,000 V | 160 – 1,000 V |
| Tension de démarrage (V) | 160 V | 160 V | 160 V | 160 V | 160 V |
| Tension d’entrée nominale (V) | 600 V | 600 V | 600 V | 600 V | 600 V |
| Courant d’entrée max. par MPPT (A) | 16 A | 16 A | 16 A | 16 A | 16 A |
| Courant de court-circuit max. (A) | 22 A | 22 A | 22 A | 22 A | 22 A |
| Nombre de trackers MPPT | 2 | 2 | 2 | 2 | 2 |
| Entrée max. par MPPT | 1 | 1 | 1 | 1 | 1 |
| Entrée (Batterie CC) | |||||
| Batterie compatible | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 |
| Plage de tension de fonctionnement (V) | 600 – 980 V | 600 – 980 V | 600 – 980 V | 600 – 980 V | 600 – 980 V |
| Courant de fonctionnement max. (A) | 20 A | 20 A | 20 A | 20 A | 20 A |
| Puissance de charge max. (W) | 12,000 W | 12,000 W | 12,000 W | 12,000 W | 12,000 W |
| Puissance de décharge max. (W) | 5,500 W | 6,600 W | 8,800 W | 11,000 W | 12,000 W |
| Sortie (On Grid) | |||||
| Connexion au réseau | Triphasé | Triphasé | Triphasé | Triphasé | Triphasé |
| Puissance de sortie nominale (W) | 5,000 W | 6,000 W | 8,000 W | 10,000 W | 12,000 W |
| Puissance apparente max. (VA) | 5,500 VA | 6,600 VA | 8,800 VA | 11,000 VA | 13,200 VA |
| Tension de sortie nominale (V) | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE |
| Capacité de surcharge | 110% | 110% | 110% | 110% | 110% |
| Fréquence nominale du réseau CA (Hz) | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Courant de sortie max. (A) | 8.3 A | 10.0 A | 13.3 A | 16.7 A | 20.2 A |
| Facteur de puissance réglable | 0.8 en avance – 0.8 en retard | 0.8 en avance – 0.8 en retard | 0.8 en avance – 0.8 en retard | 0.8 en avance – 0.8 en retard | 0.8 en avance – 0.8 en retard |
| Distorsion harmonique totale max. (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% |
| Dispositif de secours compatible | SmartGuard-63A-TO (3 phases) | SmartGuard-63A-TO (3 phases) | SmartGuard-63A-TO (3 phases) | SmartGuard-63A-TO (3 phases) | SmartGuard-63A-TO (3 phases) |
| Sortie (Off Grid) | |||||
| Puissance de sortie nominale (W) | 5,000 W | 6,000 W | 8,000 W | 10,000 W | 12,000 W |
| Tension de sortie nominale (V) | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE |
| Surcharge 110% | Continue | Continue | Continue | Continue | Continue |
| Surcharge 150% | 5 min (triphasé) / 5 min (monophasé) | 5 min (triphasé) / 5 min (monophasé) | 5 min (triphasé) / 5 min (monophasé) | 1 min (triphasé) / 5 min (monophasé) | 1 min (triphasé) / 5 min (monophasé) |
| Surcharge 200% | 10 s | 10 s | 10 s | 10 s | 10 s |
| Temps de commutation automatique (ms) | 20 ms (avec SmartGuard-63A-TO) | 20 ms (avec SmartGuard-63A-TO) | 20 ms (avec SmartGuard-63A-TO) | 20 ms (avec SmartGuard-63A-TO) | 20 ms (avec SmartGuard-63A-TO) |
| Charge déséquilibrée | Oui, prend en charge à 100 % les charges triphasées déséquilibrées | Oui, prend en charge à 100 % les charges triphasées déséquilibrées | Oui, prend en charge à 100 % les charges triphasées déséquilibrées | Oui, prend en charge à 100 % les charges triphasées déséquilibrées | Oui, prend en charge à 100 % les charges triphasées déséquilibrées |
| Fonctions de protection | |||||
| Dispositif de déconnexion côté CC | Oui | Oui | Oui | Oui | Oui |
| Protection anti-îlotage | Oui | Oui | Oui | Oui | Oui |
| Protection contre l’inversion de polarité CC | Oui | Oui | Oui | Oui | Oui |
| Détection d’isolement | Oui | Oui | Oui | Oui | Oui |
| Protection contre les surtensions CC | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 |
| Protection contre les surtensions CA | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 | Oui, compatible avec la classe de protection TYPE II selon EN/IEC 61643-11 |
| Détection du courant résiduel | Oui | Oui | Oui | Oui | Oui |
| Protection contre les surintensités CA | Oui | Oui | Oui | Oui | Oui |
| Protection contre les courts-circuits CA | Oui | Oui | Oui | Oui | Oui |
| Protection contre les surtensions CA | Oui | Oui | Oui | Oui | Oui |
| Protection contre l’arc | Oui | Oui | Oui | Oui | Oui |
| Détection de la température des connexions | Oui (connexions PV et batterie) | Oui (connexions PV et batterie) | Oui (connexions PV et batterie) | Oui (connexions PV et batterie) | Oui (connexions PV et batterie) |
| Contrôle des charges | Oui | Oui | Oui | Oui | Oui |
| Charge de la batterie depuis le réseau | Oui | Oui | Oui | Oui | Oui |
| Spécifications générales | |||||
| Rendement maximal (%) | 98.4% | 98.6% | 98.6% | 98.6% | 98.6% |
| Rendement pondéré européen (%) | 97.5% | 97.7% | 98.0% | 98.1% | 98.2% |
| Plage de température de fonctionnement (°C) | -25°C à +60°C (-13°F à +140°F) | -25°C à +60°C (-13°F à +140°F) | -25°C à +60°C (-13°F à +140°F) | -25°C à +60°C (-13°F à +140°F) | -25°C à +60°C (-13°F à +140°F) |
| Humidité relative de fonctionnement (%) | 0% – 100% HR | 0% – 100% HR | 0% – 100% HR | 0% – 100% HR | 0% – 100% HR |
| Altitude maximale au-dessus du niveau de la mer (m) | 4,000 m | 4,000 m | 4,000 m | 4,000 m | 4,000 m |
| Refroidissement | Convection naturelle | Convection naturelle | Convection naturelle | Convection naturelle | Convection naturelle |
| Niveau sonore (dB) | ≤ 29 dB | ≤ 29 dB | ≤ 29 dB | ≤ 29 dB | ≤ 29 dB |
| Affichage | Voyants LED; WLAN intégré + application FusionSolar | Voyants LED; WLAN intégré + application FusionSolar | Voyants LED; WLAN intégré + application FusionSolar | Voyants LED; WLAN intégré + application FusionSolar | Voyants LED; WLAN intégré + application FusionSolar |
| Communication | RS485; WLAN / Ethernet via Smart Dongle-WLAN-FE (en option) 4G/3G/2G via Smart Dongle-4G (en option); EMMA (en option) | RS485; WLAN / Ethernet via Smart Dongle-WLAN-FE (en option) 4G/3G/2G via Smart Dongle-4G (en option); EMMA (en option) | RS485; WLAN / Ethernet via Smart Dongle-WLAN-FE (en option) 4G/3G/2G via Smart Dongle-4G (en option); EMMA (en option) | RS485; WLAN / Ethernet via Smart Dongle-WLAN-FE (en option) 4G/3G/2G via Smart Dongle-4G (en option); EMMA (en option) | RS485; WLAN / Ethernet via Smart Dongle-WLAN-FE (en option) 4G/3G/2G via Smart Dongle-4G (en option); EMMA (en option) |
| Poids (avec supports de montage) (kg) | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg |
| Dimensions (avec supports de montage) (mm) | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm |
| Indice de protection IP | IP66 | IP66 | IP66 | IP66 | IP66 |
| Consommation en veille (W) | < 5.5 W | < 5.5 W | < 5.5 W | < 5.5 W | < 5.5 W |
| Compatibilité des optimiseurs | |||||
| Compatibilité optimisée | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P |
| Normes de raccordement au réseau | |||||
| Normes | EN/IEC62109-1, EN/IEC62109-2 IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | EN/IEC62109-1, EN/IEC62109-2 IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | EN/IEC62109-1, EN/IEC62109-2 IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | EN/IEC62109-1, EN/IEC62109-2 IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | EN/IEC62109-1, EN/IEC62109-2 IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 |
*1 La tension d’entrée max. est la limite supérieure de la tension CC. Une tension CC plus élevée peut endommager l’onduleur. *2 Une tension d’entrée CC en dehors de la plage de fonctionnement peut provoquer un fonctionnement anormal de l’onduleur.
