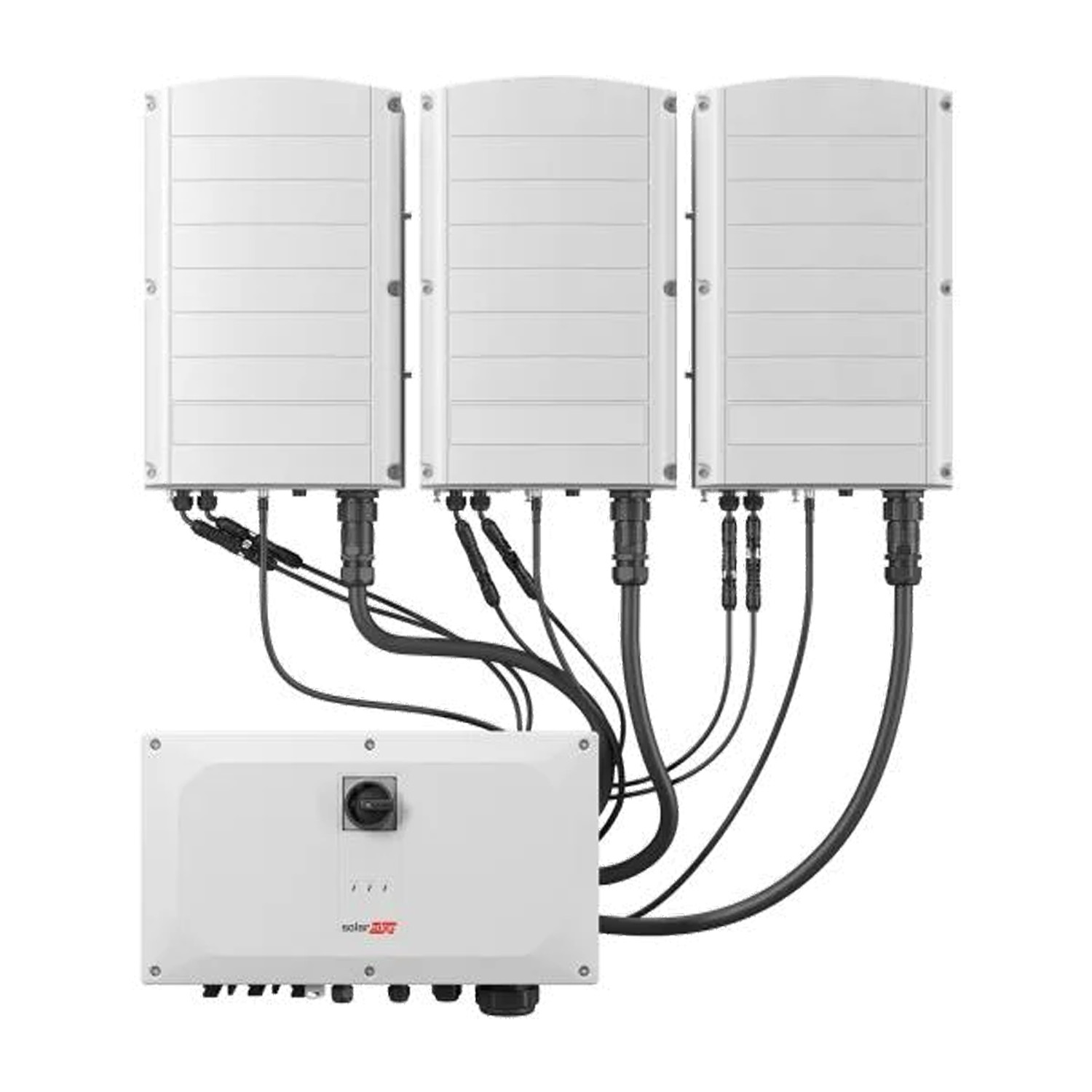

Onduleur – SOLAREDGE – SE100K – RW00IBNM4
SKU: F240M0
EAN: 5905951584669
Détails du produit
| Poids | 21 kg |
|---|---|
| CN | 85044086 |
Onduleur triphasé à technologie Synergy Europa SE50K/SE66.6K / SE90K / SE100K / SE120K
Les onduleurs triphasés à technologie Synergy de SolarEdge sont des solutions avancées conçues pour maximiser les performances et la fiabilité des systèmes photovoltaïques. Grâce à leur conception modulaire et à des fonctionnalités innovantes, telles que la mise en service initiale et le fonctionnement indépendant des unités Synergy, ils offrent une installation simplifiée, une grande flexibilité et une durée de fonctionnement sans panne prolongée.
Principales caractéristiques de l’onduleur triphasé à technologie Synergy Europa SE50K/SE66.6K / SE90K / SE100K / SE120K :
- Installation facile à deux personnes grâce à une conception modulaire et légère (2 ou 3 unités Synergy et une unité de gestion Synergy).
- Le fonctionnement indépendant de chaque unité Synergy prolonge la durée de fonctionnement sans panne et facilite la maintenance.
- Les capteurs de température intégrés et la protection contre les défauts d’arc renforcent la sécurité.
- Fonction de coupure rapide en option et interrupteur d’arrêt d’urgence CC intégré éliminent la nécessité d’utiliser des isolateurs externes.
- La fonction de surveillance intégrée au niveau des modules, avec communication Ethernet ou cellulaire, offre une visibilité complète du système.
- Rendement maximal de l’onduleur jusqu’à 98,3 % et rendement européen jusqu’à 98,1 %.
Pour qui est-ce un bon choix ?
Ces onduleurs sont la solution idéale pour les installations photovoltaïques de forte puissance, tant dans des applications commerciales qu’industrielles, où la priorité est donnée à la haute performance, à la fiabilité et aux fonctions de sécurité avancées. Leur conception modulaire et la facilité d’installation en font également un choix attractif pour les installateurs soucieux d’efficacité.
| Paramètre | SE50K | SE66.6K | SE90K | SE100K | SE120K |
| SORTIE | |||||
| Tension active de sortie AC nominale (W) | 50000 | 66600 | 90000 | 100000 | 120000 |
| Puissance apparente maximale de sortie AC (VA) | 50000 | 66600 | 90000 | 100000 | 120000 |
| Tension de sortie AC — phase-phase/phase-neutre (nominal) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Tension de sortie AC — plage phase-phase/plage phase-neutre (Vac) | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 432-529/249-305 |
| Fréquence AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Courant de sortie continu maximal (par phase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Distorsion harmonique totale (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Plage du facteur de puissance | +/- de 0,8 à 1 | +/- de 0,8 à 1 | +/- de 0,8 à 1 | +/- de 0,8 à 1 | +/- de 0,8 à 1 |
| ENTRÉE | |||||
| Puissance DC maximale (module STC) onduleur / unité synergique (W) | 75000/37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000/60000 |
| Tension d’entrée DC maximale (DC+ à DC-) (VDC) | 750 | 750 | 750 | 750 | 850 |
| Tension d’entrée DC nominale (DC+ à DC-) (VDC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Courant d’entrée maximal (A) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Efficacité maximale de l’onduleur (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Rendement européen (pondéré) (%) | 98 | 98 | 98 | 98 | 98 |
| Consommation nocturne (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| AUTRES FONCTIONS | |||||
| Interfaces de communication prises en charge(5) | 2 x RS485, Ethernet, Wi‑Fi (optionnel), réseau cellulaire (optionnel) | ||||
| Protection contre les perturbations causées par l’arc électrique | Intégrée, configurable par l’utilisateur (conforme à UL1699B) | ||||
| Arrêt rapide | Optionnel (automatique après déconnexion du réseau AC) | ||||
| Régulateur PID | Heures nocturnes, intégré | ||||
| Protection contre les surtensions RS485 (ports 1+2) | Type II, remplaçable sur site, intégré | ||||
| Protection contre les surtensions DC | Type II, remplaçable sur site, intégré | ||||
| Protection contre les surtensions AC | Type II, remplaçable sur site, optionnel | ||||
| Fusibles DC (unipolaires) | 25 A, en option | ||||
| Sectionneur DC | Optionnel | ||||
| PARAMÈTRES D’INSTALLATION | |||||
| Nombre d’unités synergiques par onduleur | 2 | 2 | 3 | 3 | 3 |
| Section et diamètre extérieur du câble AC : phase/PE (aluminium ou cuivre) (mm) | Section jusqu’à 120/70 mm² ; diamètre extérieur 30-50/12-20 mm | Section jusqu’à 120/70 mm² ; diamètre extérieur 30-50/12-20 mm | Section jusqu’à 50 mm², aluminium ou cuivre, diamètre extérieur du câble 12-20 mm | Section jusqu’à 50 mm², aluminium ou cuivre, diamètre extérieur du câble 12-20 mm | Section jusqu’à 50 mm², aluminium ou cuivre, diamètre extérieur du câble 12-20 mm |
| Entrée DC : onduleur / unité synergique (7)(8) | 8/4 paires MC4 | 12/4 paires MC4 | Presse-étoupe, 3 paires/1 paire, section jusqu’à 50 mm² aluminium ou cuivre, diamètre extérieur du câble 12-20 mm | Presse-étoupe, 3 paires/1 paire, section jusqu’à 50 mm² aluminium ou cuivre, diamètre extérieur du câble 12-20 mm | Presse-étoupe, 3 paires/1 paire, section jusqu’à 50 mm² aluminium ou cuivre, diamètre extérieur du câble 12-20 mm |
| Dimensions (H x l x P) (mm) | Unité synergique : 558 x 328 x 273 ; Unité de gestion de synergie : 360 x 560 x 295 | ||||
| Poids (kg) | Unité synergique : 32 ; Unité de gestion de synergie : 18 | ||||
| Plage de températures de fonctionnement (°C) | de -40 à +60(9) | ||||
| Refroidissement | Ventilateur (remplaçable) | ||||
| Niveau sonore (dBA) | < 67 | ||||
| Indice de protection | IP65 en intérieur et en extérieur | ||||
| Installation | Support fourni | ||||
| CONFORMITÉ AUX NORMES | |||||
| Sécurité | IEC-62109-1, IEC-62109-2, AS3100 | ||||
| Normes de raccordement au réseau (6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | ||||
| CEM | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | ||||
| RoHS | Oui | ||||
Remarque : Les caractéristiques peuvent être modifiées sans préavis.
