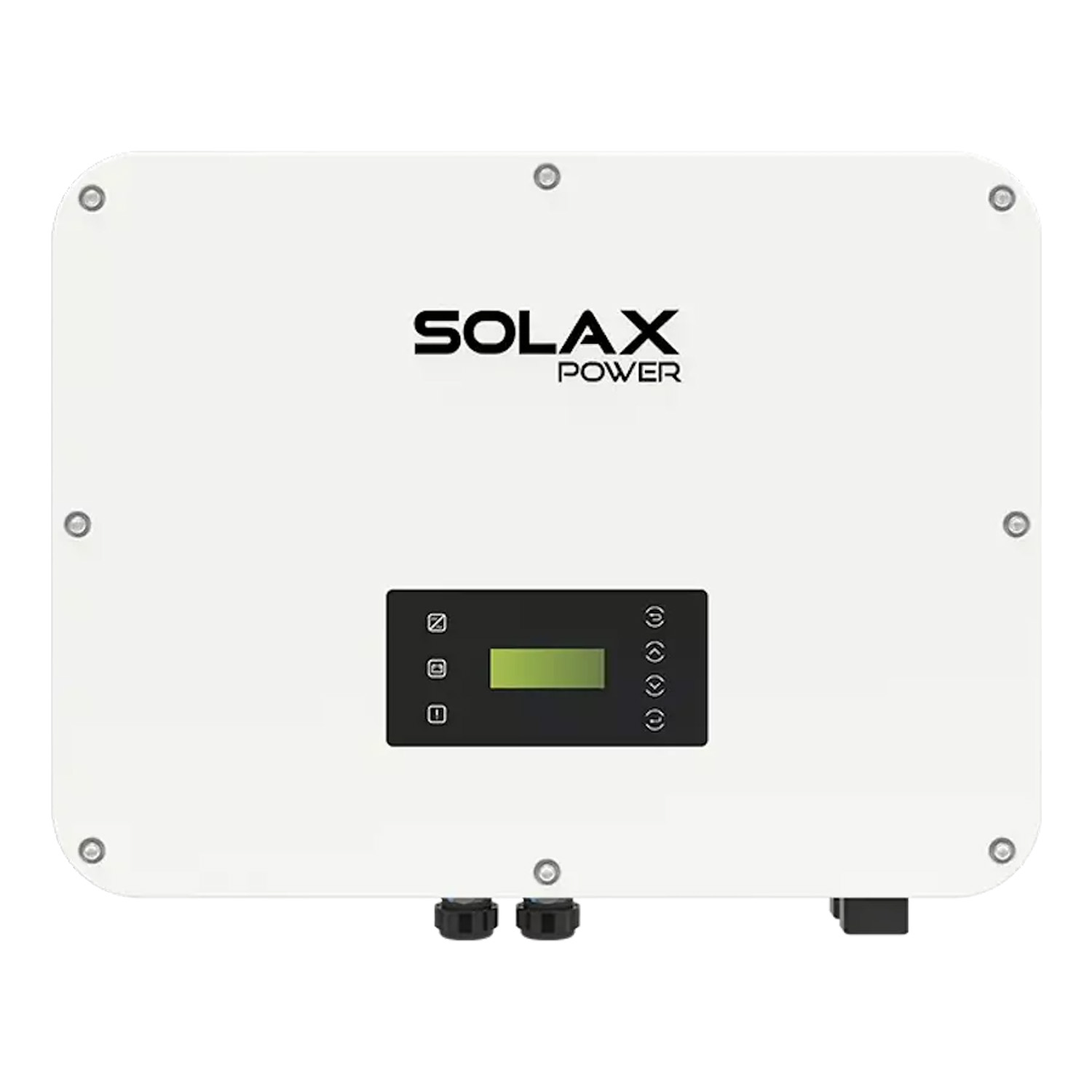

Onduleur – SOLAX – X3-ULT-15K – hybride – HT
SKU: F20S1261
EAN: 2010000035467
| Fabricant | |
|---|---|
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | 2 |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| RS485 | Oui |
| SPD Type II | |
| AFCI | Optionnel |
| Plage de tension MPPT | |
| Poids | 55,56 kg |
| CN | 85044086 |
Prix net
3 037,88 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| Alimentation | |
| Appareil hybride | |
| Mode de fonctionnement hors réseau (off-grid) | |
| MPPT | 2 |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| RS485 | Oui |
| SPD Type II | |
| AFCI | Optionnel |
| Plage de tension MPPT | |
| Poids | 55,56 kg |
| CN | 85044086 |
Onduleurs Solax X3-Ultra (triphasés)
Les onduleurs Solax X3-Ultra sont des solutions triphasées avancées pour les systèmes raccordés au réseau (on-grid), conçues pour offrir une efficacité et une fiabilité maximales. Grâce à une conception innovante et à un rendement de conversion élevé, ils assurent une utilisation optimale de l’énergie issue des panneaux photovoltaïques.
Caractéristiques principales des Solax X3-Ultra :
- Puissance maximale des panneaux PV jusqu’à 60 000 Wc.
- Tension d’entrée DC élevée jusqu’à 1000 V.
- Possibilité de connecter jusqu’à 3 trackers MPP avec une configuration de strings 2/2/2.
- Puissance apparente AC maximale de 16 500 VA à 30 000 VA, selon le modèle.
- Compatibilité avec des batteries lithium-ion ayant une plage de tension de 180 à 800 V.
- Puissance de crête EPS jusqu’à 30 000 VA avec un temps de commutation inférieur à 10 ms.
- Indice de protection IP66 et large plage de températures de fonctionnement de -35 °C à 60 °C.
- Fonctions de protection avancées, y compris AFCI.
Pour qui est-ce un bon choix ?
Les onduleurs Solax X3-Ultra conviennent parfaitement aux installations photovoltaïques de grande puissance, tant pour des usages commerciaux que pour de grands ensembles résidentiels. Leur polyvalence, leur haut rendement, la possibilité d’intégration avec des systèmes de stockage d’énergie et leurs protections avancées en font une solution idéale pour les utilisateurs recherchant des systèmes performants et fiables.
| Paramètre | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| ENTRÉE PV | ||||||
| Puissance maximale recommandée des panneaux [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Puissance maximale d’entrée en courant continu [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Tension DC max [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tension de fonctionnement nominale DC [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Nombre de trackers MPPT / strings par MPPT | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Courant max (entrée PV1/entrée PV2/entrée PV3) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Courant de court-circuit max (entrée PV1 / entrée PV2 / entrée PV3) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| Plage de tension MPPT [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Tension de démarrage [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| SORTIE AC (RÉSEAU) | ||||||
| Puissance nominale en courant alternatif [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Puissance apparente AC max [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Tension nominale du réseau (plage AC) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Fréquence nominale du réseau [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Courant alternatif nominal [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Courant alternatif max [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Facteur de puissance | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Taux de distorsion harmonique (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| ENTRÉE AC | ||||||
| Puissance nominale en courant alternatif [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Courant alternatif nominal [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Tension nominale du réseau (plage AC) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Fréquence nominale du réseau [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATTERIE | ||||||
| Type de batterie | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Plage de tension de la batterie [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Courant max de charge/décharge [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| SORTIE EPS (AVEC BATTERIE) | ||||||
| Puissance de crête EPS [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Puissance nominale EPS [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Tension nominale EPS [V], fréquence [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| Courant nominal EPS [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Temps de commutation [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Taux de distorsion harmonique (THDV, charge linéaire) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| CONSOMMATION | ||||||
| Consommation propre (nuit) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| PROTECTION | ||||||
| Protection anti-îlotage | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre l’inversion de polarité DC | OUI | OUI | OUI | OUI | OUI | OUI |
| Surveillance de l’isolement | OUI | OUI | OUI | OUI | OUI | OUI |
| Surveillance du courant différentiel | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les surcourants AC | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les courts-circuits AC | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les surtensions AC | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre la surchauffe | OUI | OUI | OUI | OUI | OUI | OUI |
| Recharge de la batterie depuis le réseau | OUI | OUI | OUI | OUI | OUI | OUI |
| Protection contre les surtensions | Type II, DC et AC | Type II, DC et AC | Type II, DC et AC | Type II, DC et AC | Type II, DC et AC | Type II, DC et AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| RENDEMENT | ||||||
| Rendement max / rendement EURO | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Rendement nominal de charge | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| Efficacité du suivi MPPT | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| NORME | ||||||
| Sécurité | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Certifications | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| DONNÉES GÉNÉRALES | ||||||
| Indice de protection | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Plage de température de fonctionnement [°C] | – 35~60 (Réduction (derating) au-dessus de + 45) | – 35~60 (Réduction (derating) au-dessus de + 45) | – 35~60 (Réduction (derating) au-dessus de + 45) | – 35~60 (Réduction (derating) au-dessus de + 45) | – 35~60 (Réduction (derating) au-dessus de + 45) | – 35~60 (Réduction (derating) au-dessus de + 45) |
| Humidité relative [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Altitude [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Température de stockage [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Dimensions (LxHxP) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Poids (kg) | 47 | 47 | 47 | 47 | 47 | 47 |
| Concept de refroidissement | Refroidissement intelligent | Refroidissement intelligent | Refroidissement intelligent | Refroidissement intelligent | Refroidissement intelligent | Refroidissement intelligent |
| Topologie | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur | Sans transformateur |
| Communication | Modbus (RS485), Compteur (RS485), DI × 5, DO × 2 | Modbus (RS485), Compteur (RS485), DI × 5, DO × 2 | Modbus (RS485), Compteur (RS485), DI × 5, DO × 2 | Modbus (RS485), Compteur (RS485), DI × 5, DO × 2 | Modbus (RS485), Compteur (RS485), DI × 5, DO × 2 | Modbus (RS485), Compteur (RS485), DI × 5, DO × 2 |
Remarque : L’entrée PV3 est disponible uniquement pour les modèles 15KP, 25K et 30K.
