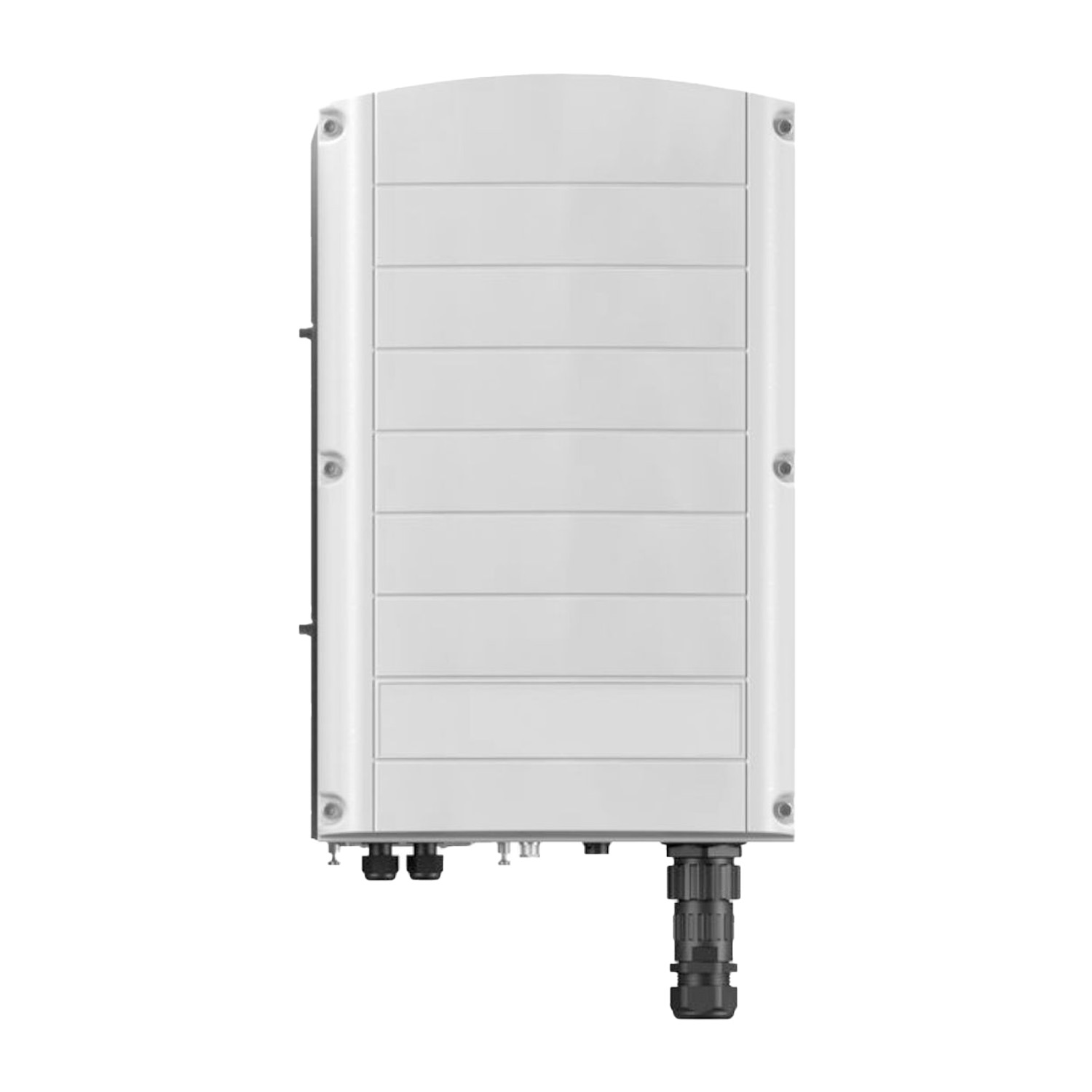

Unité auxiliaire SOLAR EDGE SESUK – RWR0INNN4 TECHNOLOGIE SYNERGIE (avec RSD)
SKU: F240O1
EAN: 2010000031643
| Fabricant | |
|---|---|
| Appareil hybride | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Poids | 33,86 kg |
| CN | 85044095 |
Prix net
1 121,92 €
Brut
Brut
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Détails du produit
| Fabricant | |
|---|---|
| Appareil hybride | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Poids | 33,86 kg |
| CN | 85044095 |
Onduleurs triphasés SolarEdge avec technologie Synergy (Europe)
Les onduleurs triphasés avancés SolarEdge avec technologie Synergy (modèles SE50K, SE66.6K, SE90K, SE100K, SE120K) ont été conçus spécialement pour les grandes installations photovoltaïques sur le marché européen. Ils allient une conception modulaire innovante à une fonctionnalité de pré-mise en service, une haute efficacité et des protections complètes, offrant une solution fiable et performante pour les projets commerciaux et industriels. Une longue période de garantie, de 12 à 20 ans, souligne leur durabilité et leur qualité.
Principales caractéristiques des onduleurs triphasés SolarEdge avec technologie Synergy (Europe) :
- Technologie modulaire Synergy : Facilite le montage (même par 2 personnes grâce à une construction légère), augmente la fiabilité grâce au fonctionnement indépendant des unités Synergy (2 ou 3 par onduleur) et simplifie la maintenance. Les onduleurs sont disponibles pour des puissances de 50 kW à 120 kW.
- Installation et mise en service rapides : La fonction de pré-mise en service permet la validation automatique des composants du système et du câblage dès l’étape du montage, avant la connexion au réseau, et la mise en service se fait facilement via l’application mobile SetApp.
- Fonctions de sécurité avancées : Capteurs de température intégrés détectant les défauts de câblage, protection intégrée contre les effets des arcs électriques, arrêt rapide optionnel, ainsi que des parafoudres DC de type 2 surveillés et remplaçables sur site (SPD), et protection RS485.
- Haute efficacité et optimisation du fonctionnement : Rendement maximal de l’onduleur atteignant 98,3 % et fonction intégrée de limitation de la dégradation induite par le potentiel (PID) pour assurer une performance maximale du système tout au long de sa vie.
- Surveillance et communication complètes : Visibilité totale du fonctionnement du système grâce à la surveillance au niveau du module, avec communication possible via Ethernet, Wi‑Fi (en option) ou réseau cellulaire (en option).
Pour qui est-ce un bon choix ?
Les onduleurs triphasés SolarEdge avec technologie Synergy sont une solution idéale pour les grandes installations photovoltaïques des secteurs commercial et industriel en Europe. Leur conception modulaire, leurs fonctions de sécurité avancées, leur haute efficacité et leurs capacités de surveillance complètes en font un excellent choix pour les investisseurs et les développeurs cherchant des solutions fiables, faciles à installer et à exploiter, et économiquement efficaces. La longue durée de garantie confirme en outre leur qualité et leur durabilité, éléments essentiels pour la réalisation de grands projets énergétiques.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Paramètre | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| SORTIE | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Puissance active nominale de sortie AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Puissance apparente maximale de sortie AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Tension de sortie AC – phase‑phase/phase‑neutre (nominale) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Tension de sortie AC – plage phase‑phase/plage phase‑neutre (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Fréquence AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Courant de sortie continu maximal (par phase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Connexions de la ligne de sortie AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Réseaux pris en charge | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Courant différentiel maximal(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Surveillance du réseau, protection anti‑îlotage, facteur de puissance configurable, seuils configurables selon le pays | Oui | Oui | Oui | Oui | Oui |
| Distorsion harmonique totale (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Plage du facteur de puissance | +/- de 0,8 à 1 | +/- de 0,8 à 1 | +/- de 0,8 à 1 | +/- de 0,8 à 1 | +/- de 0,8 à 1 |
| ENTRÉE | |||||
| Puissance DC maximale (module STC) onduleur / unité synergique (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Sans transformateur, non mis à la terre | Oui | Oui | Oui | Oui | Oui |
| Tension d’entrée DC maximale DC+ à DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tension d’entrée DC nominale DC+ à DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Courant d’entrée maximal (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Protection contre l’inversion de polarité | Oui | Oui | Oui | Oui | Oui |
| Détection des défauts à la terre | Sensibilité 167 kΩ par unité synergique(4) | Sensibilité 167 kΩ par unité synergique(4) | Sensibilité 167 kΩ par unité synergique(4) | Sensibilité 167 kΩ par unité synergique(4) | Sensibilité 167 kΩ par unité synergique(4) |
| Rendement maximal de l’onduleur (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Rendement européen (pondéré) (%) | 98 | 98 | 98 | 98 | 98 |
| Consommation nocturne (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| AUTRES FONCTIONS | |||||
| Interfaces de communication prises en charge(5) | 2 x RS485, Ethernet, Wi‑Fi (en option), réseau cellulaire (en option) | 2 x RS485, Ethernet, Wi‑Fi (en option), réseau cellulaire (en option) | 2 x RS485, Ethernet, Wi‑Fi (en option), réseau cellulaire (en option) | 2 x RS485, Ethernet, Wi‑Fi (en option), réseau cellulaire (en option) | 2 x RS485, Ethernet, Wi‑Fi (en option), réseau cellulaire (en option) |
| Gestion intelligente de l’énergie | Limitation d’exportation | Limitation d’exportation | Limitation d’exportation | Limitation d’exportation | Limitation d’exportation |
| Mise en service de l’onduleur | Application mobile SetApp utilisant le point d’accès Wi‑Fi intégré pour établir une connexion locale | Application mobile SetApp utilisant le point d’accès Wi‑Fi intégré pour établir une connexion locale | Application mobile SetApp utilisant le point d’accès Wi‑Fi intégré pour établir une connexion locale | Application mobile SetApp utilisant le point d’accès Wi‑Fi intégré pour établir une connexion locale | Application mobile SetApp utilisant le point d’accès Wi‑Fi intégré pour établir une connexion locale |
| Protection contre les perturbations dues à l’arc électrique | Intégrée, configurable par l’utilisateur (conforme à UL1699B) | Intégrée, configurable par l’utilisateur (conforme à UL1699B) | Intégrée, configurable par l’utilisateur (conforme à UL1699B) | Intégrée, configurable par l’utilisateur (conforme à UL1699B) | Intégrée, configurable par l’utilisateur (conforme à UL1699B) |
| Désactivation rapide | Optionnel (automatique après la déconnexion du réseau AC) | Optionnel (automatique après la déconnexion du réseau AC) | Optionnel (automatique après la déconnexion du réseau AC) | Optionnel (automatique après la déconnexion du réseau AC) | Optionnel (automatique après la déconnexion du réseau AC) |
| Régulateur PID | Heures nocturnes, intégré | Heures nocturnes, intégré | Heures nocturnes, intégré | Heures nocturnes, intégré | Heures nocturnes, intégré |
| Protection contre les surtensions RS485 (ports 1+2) | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré |
| Protection contre les surtensions DC | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré | Type II, remplaçable sur site, intégré |
| Protection contre les surtensions AC | Type II, remplaçable sur site, en option | Type II, remplaçable sur site, en option | Type II, remplaçable sur site, en option | Type II, remplaçable sur site, en option | Type II, remplaçable sur site, en option |
| Fusibles DC (unipolaires) | 25 A, en option | 25 A, en option | 25 A, en option | 25 A, en option | 25 A, en option |
| Sectionneur DC | En option | En option | En option | En option | En option |
| CONFORMITÉ AUX NORMES | |||||
| Sécurité | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normes de raccordement au réseau(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| CEM | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Oui | Oui | Oui | Oui | Oui |
| PARAMÈTRES D’INSTALLATION | |||||
| Nombre d’unités synergiques par onduleur | 2 | 2 | 3 | 3 | 3 |
| Section et diamètre extérieur du câble AC : phase/PE (aluminium ou cuivre) (mm²/mm) | Section jusqu’à 120 / 70 mm² ; diamètre extérieur 30-50 / 12-20 mm | Section jusqu’à 120 / 70 mm² ; diamètre extérieur 30-50 / 12-20 mm | Section jusqu’à 120 / 70 mm² ; diamètre extérieur 30-50 / 12-20 mm | Section jusqu’à 120 / 70 mm² ; diamètre extérieur 30-50 / 12-20 mm | Section jusqu’à 120 / 70 mm² ; diamètre extérieur 30-50 / 12-20 mm |
| Entrée DC : onduleur/unité synergique(7)(8) | 8/4 paires MC4 | 8/4 paires MC4 | Presse‑étoupe, 2 paires / 1 paire, section jusqu’à 50 mm², aluminium ou cuivre, diamètre extérieur du câble 12-20 mm | Presse‑étoupe, 2 paires / 1 paire, section jusqu’à 50 mm², aluminium ou cuivre, diamètre extérieur du câble 12-20 mm | 12/4 paires MC4, Presse‑étoupe, 3 paires / 1 paire, section jusqu’à 50 mm² aluminium ou cuivre, diamètre extérieur du câble 12-20 mm |
| Dimensions (H x L x P) (mm) – Unité synergique | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Dimensions (H x L x P) (mm) – Dispositif de gestion de la synergie | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Masse (kg) – Unité synergique | 32 | 32 | 32 | 32 | 32 |
| Masse (kg) – Dispositif de gestion de la synergie | 18 | 18 | 18 | 18 | 18 |
| Plage de températures de fonctionnement (°C) | de -40 à +60(9) | de -40 à +60(9) | de -40 à +60(9) | de -40 à +60(9) | de -40 à +60(9) |
| Refroidissement | Ventilateur (remplaçable) | Ventilateur (remplaçable) | Ventilateur (remplaçable) | Ventilateur (remplaçable) | Ventilateur (remplaçable) |
| Émission sonore (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Indice de protection | IP65 – extérieur et intérieur | IP65 – extérieur et intérieur | IP65 – extérieur et intérieur | IP65 – extérieur et intérieur | IP65 – extérieur et intérieur |
| Montage | Support fourni | Support fourni | Support fourni | Support fourni | Support fourni |
(1) Option disponible dans certains pays. Plus d’informations : https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 au Royaume‑Uni
(3) Si un DDR externe est requis, son courant de déclenchement doit être ≥ 200 mA pour SE50K/SE66.6K ; ≥ 300 mA pour SE90K, SE100K
(4) Si les réglementations locales l’autorisent
(5) Pour la spécification des options de communication supplémentaires, visitez https://www.solaredge.com/products/communication ou la page Bibliothèque de ressources : https://www.solaredge.com/downloads# pour télécharger la fiche technique appropriée
(6) Toutes les normes et certificats sont disponibles en téléchargement dans la rubrique «Certificats» de la Bibliothèque de ressources : https://www.solaredge.com/downloads#/
(7) L’entrée DC est disponible avec des connecteurs MC4 ou des presse‑étoupes selon le numéro de référence de l’onduleur. Pour plus d’informations, contactez SolarEdge
(8) Seuls les connecteurs MC4 fabriqués par Staubli sont autorisés
(9) Dérating de la puissance – pour la spécification, voir https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
