KEHUA BCS 2500K-B-HUD/T
SKU: F230U3
EAN: 2010000032527
Prix net
218 149,74 €
Brut
Brut
Karta katalogowa Kehua BCS2500K-B-HUD-T - BCS3450K-B-HUD-T
Kehua-BCS2500K-B-HUD-T-BCS3450K-B-HUD-T-Karta-katalogowa.pdf
Détails du produit
Délai d’exécution de la commande : 60/90 jours

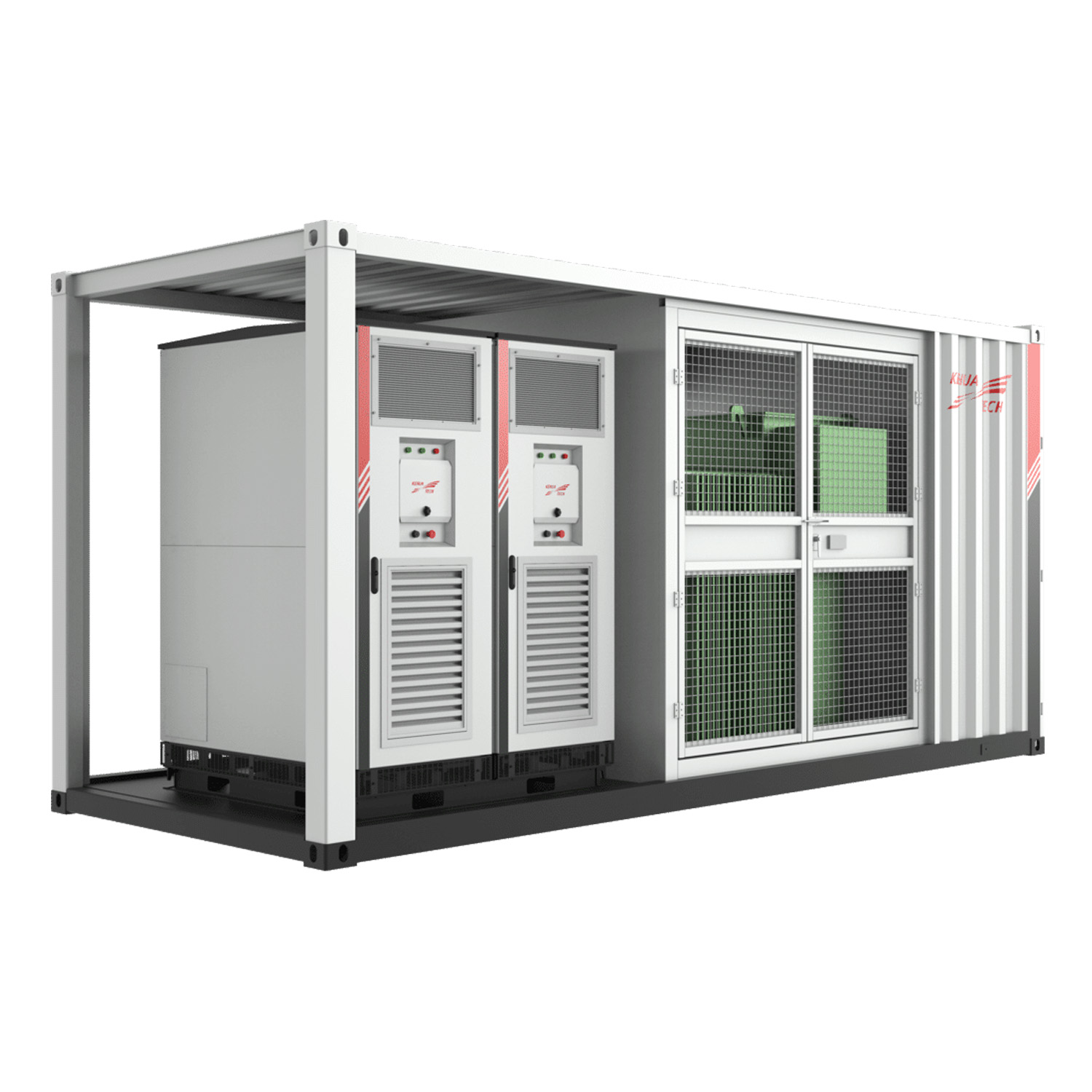

Système de stockage d’énergie en conteneur et transformateur clé en main 1500 Vcc – Série BCS-B-HUD/T
Le système de stockage d’énergie en conteneur et transformateur clé en main 1500 Vcc de la série BCS-B-HUD/T (modèles BCS2500K, BCS3000K, BCS3450K) est une solution intégrée et complète destinée aux applications à grande échelle. Il associe un convertisseur de stockage d’énergie avancé à un transformateur, le tout dans une enceinte conteneurisée, offrant sécurité, simplicité d’installation et gestion intelligente. Le système est conçu pour fonctionner dans des conditions extrêmes et propose une large gamme de fonctionnalités pour optimiser le fonctionnement du réseau électrique.
Caractéristiques principales du système de stockage d’énergie en conteneur série BCS-B-HUD/T :
- Solution intégrée « clé en main » : Combinaison du convertisseur de stockage d’énergie et du transformateur dans une même enceinte conteneurisée, ce qui simplifie la conception, le transport et l’installation du système.
- Haute puissance et rendement : Modèles avec puissance de sortie AC nominale de 2500 kW à 3450 kW, avec un rendement maximal du PCS de 99 % et des transformateurs d’une puissance de 2500 kVA à 3450 kVA.
- Fonctions de sécurité avancées : Détection d’isolement en ligne, adaptation au fonctionnement dans des conditions extrêmes (haute température, sel, grand froid) et surveillance en temps réel de l’état du transformateur.
- Gestion intelligente et adaptation au réseau : Prise en charge du couplage parallèle de plusieurs unités, fonction de « démarrage à froid » (black start), fonction H/LVRT (High/Low Voltage Ride Through) offrant une grande capacité d’adaptation au réseau ainsi que diverses applications, telles que la gestion des pics de consommation ou la modulation de fréquence.
- Conception simple et efficace : Acquisition de données intégrée et réseau à fibre optique pour une gestion intelligente, conception optimisée pour un meilleur usage de l’espace ainsi que conception intégrée du convertisseur et du transformateur pour une livraison simplifiée.
- Robustesse et fiabilité : Degré de protection IP54, large plage de température de fonctionnement (-35 °C à +60 °C), refroidissement intelligent par air et possibilité de fonctionnement jusqu’à 4000 m d’altitude.
Pour qui est-ce un bon choix ?
Le système conteneurisé de stockage d’énergie et transformateur clé en main de la série BCS-B-HUD/T est la solution idéale pour les exploitants de grandes centrales photovoltaïques et éoliennes, les développeurs de projets énergétiques ainsi que les entreprises industrielles à la recherche d’un système complet, fiable et performant pour intégrer le stockage d’énergie au réseau. Sa conception intégrée, ses fonctions de sécurité avancées et ses capacités de gestion intelligentes en font un excellent choix pour stabiliser le réseau, optimiser les coûts énergétiques et soutenir l’intégration à grande échelle des énergies renouvelables.
Karta katalogowa Kehua BCS2500K-B-HUD-T - BCS3450K-B-HUD-T
Kehua-BCS2500K-B-HUD-T-BCS3450K-B-HUD-T-Karta-katalogowa.pdf
| Élément | BCS2500K-B-HUD/T | BCS3000K-B-HUD/T | BCS3450K-B-HUD/T |
|---|---|---|---|
| Entrée CC | |||
| Tension CC max (Vdc) | 1500Vdc | 1500Vdc | 1500Vdc |
| Plage de tension CC (Vdc) | 1000-1500Vdc | 1000-1500Vdc | 1000-1500Vdc |
| Courant continu max (A) | 3086A | 3366A | 3872A |
| Démarrage progressif | Oui | Oui | Oui |
| Sortie AC (réseau) | |||
| Puissance de sortie AC nominale (kW) | 2500 kW | 3000kW | 3450 kW |
| Puissance de sortie AC max (kVA) | 2750kVA | 3300kVA | 3795kVA |
| Tension réseau nominale (Vac) | 690Vac 3P3W+PE | 690Vac 3P3W+PE | 690Vac 3P3W+PE |
| Plage de tension réseau (%) | -15%~10% (réglable) | -15%~10% (réglable) | -15%~10% (réglable) |
| Plage de fréquence réseau (Hz) | 50Hz | 50Hz | 50Hz |
| Courant de sortie max (A) | 2302A | 2762A | 3176A |
| Facteur de puissance | >0,99 (à la puissance nominale) | >0,99 (à la puissance nominale) | >0,99 (à la puissance nominale) |
| Facteur de puissance réglable | 1 (avance)~1 (retard) | 1 (avance)~1 (retard) | 1 (avance)~1 (retard) |
| THDi (%) | <3% (à la puissance nominale) | <3% (à la puissance nominale) | <3% (à la puissance nominale) |
| Sortie AC (hors réseau) | |||
| Tension de sortie AC nominale (Vac) | 690Vac | 690Vac | 690Vac |
| Précision de la tension de sortie (%) | 1% | 1% | 1% |
| Courant de sortie max (A) | 2302A | 2762A | 3176A |
| THDu (%) | <3% (charge linéaire) | <3% (charge linéaire) | <3% (charge linéaire) |
| Fréquence de sortie nominale (Hz) | 50Hz | 50Hz | 50Hz |
| Capacité de surcharge (%) | 110% surcharge | 110% surcharge | 110% surcharge |
| Rendement PCS | |||
| Rendement max (%) | 99% | 99% | 99% |
| Rendement du transformateur | |||
| Puissance nominale (kVA) | 2500kVA | 3000kVA | 3450kVA |
| Rapport de transformation de tension (kV) | 0,69/(6-35)kV | 0,69/(6-35)kV | 0,69/(6-35)kV |
| Type d’isolation | Transformateur à huile ou transformateur sec | Transformateur à huile ou transformateur sec | Transformateur à huile ou transformateur sec |
| Données générales | |||
| Indice de protection IP | IP54 | IP54 | IP54 |
| Température de fonctionnement (°C) | -35°C~60°C (>45°C réduction des valeurs nominales) | -35°C~60°C (>45°C réduction des valeurs nominales) | -35°C~60°C (>45°C réduction des valeurs nominales) |
| Humidité relative (%) | 0~100% (sans condensation) | 0~100% (sans condensation) | 0~100% (sans condensation) |
| Type de refroidissement | Refroidissement intelligent par air | Refroidissement intelligent par air | Refroidissement intelligent par air |
| Dimensions (L×H×P) (mm) | 6058×2896×2438mm | 6058×2896×2438mm | 6058×2896×2438mm |
| Poids (kg) | 13000 kg | 13000 kg | 13000 kg |
| Altitude (m) | 4000m (>2000m réduction des valeurs nominales) | 4000m (>2000m réduction des valeurs nominales) | 4000m (>2000m réduction des valeurs nominales) |
| Affichage | Écran tactile (en option) | Écran tactile (en option) | Écran tactile (en option) |
| Protocoles de communication | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 | Modbus-RTU, Modbus-TCP, IEC61850, IEC104 |
| Interfaces de communication | RS485, Ethernet | RS485, Ethernet | RS485, Ethernet |
| Conformité | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 | IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727 |
• Les spécifications peuvent être modifiées sans préavis.
