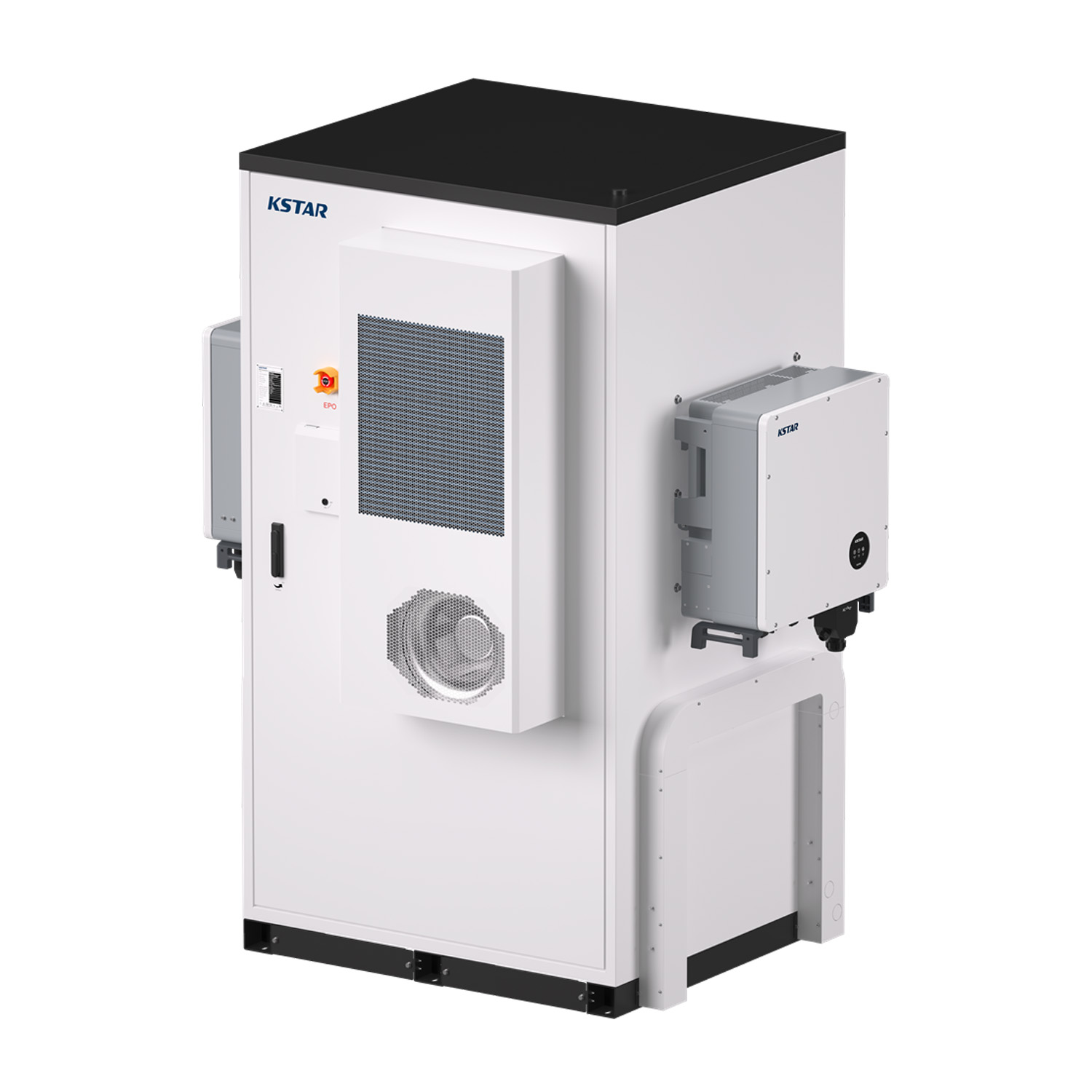

KSTAR TOUT EN UN Commercial et industriel Système de stockage d’énergie 100 kW/197 kWh
SKU: F2300-2
EAN: 2010000030950
| Fabricant | |
|---|---|
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Capacité | |
| Garantie | |
| Puissance nominale | |
| Ethernet | |
| CAN |
Prix net
52 854,31 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Capacité | |
| Garantie | |
| Puissance nominale | |
| Ethernet | |
| CAN |
Le délai de réalisation de la commande est de 60/90 jours
Système de stockage d’énergie KSTAR BluePulse Series pour C&I
La nouvelle série KSTAR BluePulse est un système de stockage d’énergie (ESS) avancé spécialement conçu pour les applications commerciales et industrielles (C&I). Il allie sécurité, fiabilité, rentabilité et haute performance, tout en restant simple et convivial d’utilisation. Le système se compose d’armoires de batteries modulaires (BC100DE, BC197DE) et d’un onduleur hybride (KAC50DP), permettant une configuration flexible selon les besoins, par ex. 50 kW/100 kWh, 50 kW/200 kWh ou 100 kW/197 kWh.
Principales caractéristiques du système de stockage d’énergie KSTAR BluePulse Series :
- Sécurité et fiabilité : Les armoires de batteries utilisent des cellules LFP de CATL, disposent de systèmes de gestion avancés (BMS) et sont équipées d’une climatisation. L’onduleur KAC50DP offre de nombreuses protections électriques.
- Modularité et évolutivité : Possibilité de configurer le système avec différentes puissances et capacités en combinant les armoires de batteries (par ex. BC100DE d’une capacité de 102,4 kWh ou BC197DE de 197 kWh) avec des onduleurs KAC50DP (puissance 50 kW). Le nombre maximum d’onduleurs connectés en parallèle est de 20.
- Haute efficacité : L’onduleur hybride KAC50DP affiche un rendement maximal de 97,5 % et dispose de 3 traceurs MPPT pour optimiser la production d’une installation photovoltaïque.
- Résistance aux conditions extérieures : Les armoires de batteries sont prévues pour une installation extérieure (IP54, classe de corrosion C4, fonctionnement de -30 °C à +50 °C). L’onduleur a un indice de protection IP65 et fonctionne de -25 °C à +60 °C.
- Utilisation simple et gestion intelligente : Un système EMS intégré, des ports de communication Ethernet et CAN, ainsi que les protocoles CAN et TCP permettent une gestion et une surveillance faciles du système.
- Modes de fonctionnement on-grid et off-grid : Le système fournit une puissance de sortie nominale de 50 kW (max. 55 kVA) aussi bien en fonctionnement connecté au réseau qu’en mode d’alimentation de secours (pour les applications off-grid, des armoires STS supplémentaires sont requises).
Pour qui est-ce un bon choix ?
Le système de stockage d’énergie KSTAR BluePulse Series est une solution idéale pour les entreprises, les établissements commerciaux et industriels qui recherchent un ESS fiable, performant et évolutif. Il est parfaitement adapté pour optimiser les coûts énergétiques, augmenter l’autoconsommation d’une installation PV, fournir une alimentation de secours et stabiliser le réseau. Grâce à sa conception modulaire et sa capacité à fonctionner dans des conditions extérieures difficiles, ce système offre flexibilité et valeur durable pour un large éventail d’applications C&I.
| Paramètre | KAC50DP (Onduleur hybride) | BC100DE (Armoire de batteries) | BC197DE (Armoire de batteries) |
|---|---|---|---|
| Paramètres de l’armoire de batteries externe | |||
| Paramètres techniques de l’armoire de batteries | |||
| Type de batterie | LFP | LFP | |
| Fabricant | CATL | CATL | |
| Type de cellules (Ah) | 100 | 280 | |
| Capacité du module (kWh) | 5.12 | 17.92 | |
| Nombre de modules | 20 | 11 | |
| Capacité totale (kWh) | 102.4 | 197 | |
| Tension nominale (V) | 512 | 704 | |
| Plage de tensions (V) | 456 V ~ 576 V | 616 V ~ 792 V | |
| Puissance de la batterie | 0.5C | 0.5C | |
| Profondeur de décharge (DoD) (%) | 90% | 90% | |
| Principaux paramètres de l’armoire de batteries | |||
| Dimensions (L x H x P) (mm) | 1100 x 2380 x 1100 | 1300 x 2380 x 1200 | |
| Poids (T) | < 1.5 | < 2.5 | |
| Lieu d’installation | Extérieur | Extérieur | |
| Indice de protection IP | IP54 | IP54 | |
| Classe de protection contre la corrosion | C4 | C4 | |
| Plage d’humidité (%) | 5% ~ 95% (Sans condensation) | 5% ~ 95% (Sans condensation) | |
| Plage de températures (°C) | -30°C ~ +50°C | -30°C ~ +50°C | |
| Altitude max. (m) | 4000 m ( > 3000 m baisse de puissance ) | 4000 m ( > 3000 m baisse de puissance ) | |
| Ports de communication | Ethernet; CAN | Ethernet; CAN | |
| Protocoles de communication | CAN; TCP | CAN; TCP | |
| Refroidissement | Climatisation | Climatisation | |
| Certificats de l’armoire batterie | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | |
| Paramètres techniques de l’onduleur hybride (KAC50DP) | |||
| Côté PV (KAC50DP) | |||
| Tension MPPT max. (V) | 1000 | ||
| Plage de tensions MPPT (V) | 350 V ~800 V | ||
| Courant max. par MPPT (A) | 36 | ||
| Nombre de MPPT | 3 | ||
| Nombre d’entrées MPPT | 2 | ||
| Côté Batterie (KAC50DP) | |||
| Tension d’entrée max. (V) | 750 | ||
| Tension d’entrée min. (V) | 350 | ||
| Tension continue – nominale (V) | 500 V ~ 750 V | ||
| Courant DC max. (A) | 55 A*2 | ||
| Puissance DC max. (kW) | 55 | ||
| Nombre d’entrées DC | 2 | ||
| Côté AC (réseau) (KAC50DP) | |||
| Puissance AC nominale (kW) | 50 | ||
| Puissance de sortie AC max. (kVA) | 55 | ||
| Courant AC max. (A) | 80 | ||
| Tension nominale (V) | 400 | ||
| Plage de tension (V) | 340 V ~ 440 V | ||
| Fréquence nominale / plage (Hz) | 50/60 Hz ±5Hz | ||
| THD (%) | < 3% (100% Charge) | ||
| Plage de réglage du facteur de puissance | -1 (inductif) ~ 1 (capacitif) | ||
| Côté AC (Mode : Hors réseau)¹) (KAC50DP) | |||
| Tension nominale (V) | 230/400 V ±3%; 3L+N+PE | ||
| THD (%) | < 3% (Charge linéaire) | ||
| Fréquence (Hz) | 50/60 Hz | ||
| Puissance AC nominale (kW) | 50 | ||
| Puissance de sortie AC max. (kVA) | 55 | ||
| Rendement (KAC50DP) | |||
| Rendement max. (%) | 97.5% | ||
| Protection (KAC50DP) | |||
| Protection contre le branchement inversé DC | Oui | ||
| Coupe-circuit DC | Oui | ||
| Protection thermique | Oui | ||
| Surveillance du réseau / surveillance de la mise à la terre | Oui | ||
| Surveillance de la résistance d’isolement | Oui | ||
| Protection contre les surtensions DC / AC | DC Type II; AC Type III | ||
| Paramètres généraux de l’onduleur (KAC50DP) | |||
| Dimensions (LxHxP) (mm) | 650 x 715 x 325 | ||
| Poids (kg) | 75 | ||
| Topologie | Sans transformateur | ||
| Indice de protection IP | IP65 | ||
| Plage de températures de fonctionnement (°C) | -25 ~ 60°C ( > 45°C réduction de puissance ) | ||
| Plage d’humidité (%) | 0 ~ 100% (Sans condensation) | ||
| Type de refroidissement | Refroidissement par air | ||
| Altitude max. (m) | 3000 | ||
| Ports de communication | RS-485 / CAN | ||
| Certificats de l’onduleur | IEC 62477; IEC 61000; CE; GB/T; IEC 62109; IEC 61683; IEC 60068; IEC 61727; IEC 62116; EN 50549; VDE 4105; G 99 | ||
¹) Pour les applications hors réseau, l’utilisation des armoires STS100D ou STS250D est requise.
Le nombre maximum d’onduleurs pouvant être connectés en parallèle est de 20 unités.
