KSTAR TOUT-EN-UN COMMERCIAL ET INDUSTRIEL — SYSTÈME DE STOCKAGE D’ÉNERGIE 125 kW/233 kWh
SKU: F2300-4
EAN: 2010000031001
| Fabricant | |
|---|---|
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Capacité | |
| Garantie | |
| Puissance nominale | |
| Ethernet | |
| RS485 | |
| CAN | |
| CAN 2.0 |
Prix net
59 260,88 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Capacité | |
| Garantie | |
| Puissance nominale | |
| Ethernet | |
| RS485 | |
| CAN | |
| CAN 2.0 |
Le délai d’exécution de la commande est de 60/90 jours

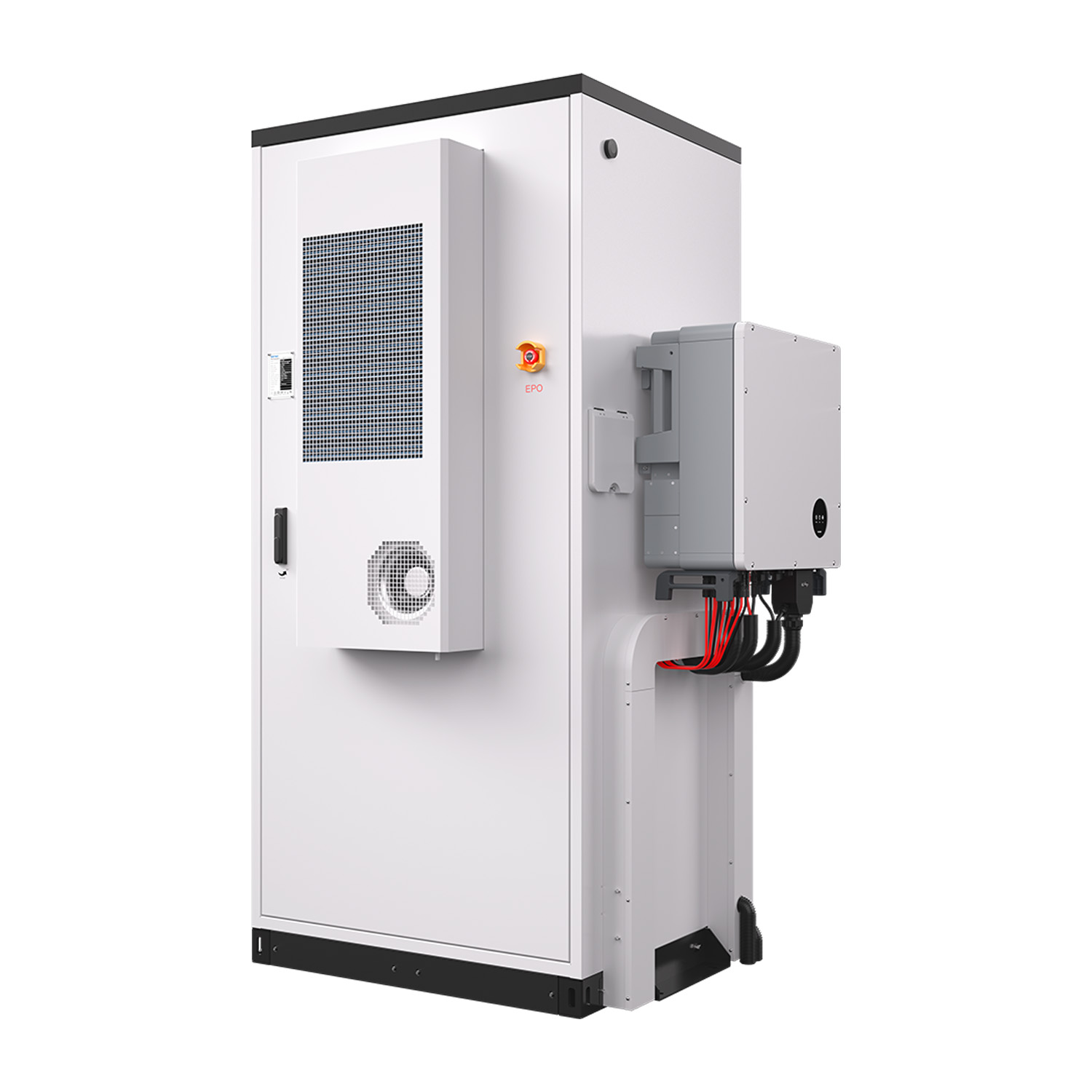

Système de stockage d’énergie commercial KSTAR BluePulse Series KAC125DH-BC233DE
La série KSTAR BluePulse, modèle KAC125DH-BC233DE, est une solution commerciale avancée de stockage d’énergie, combinant un onduleur hybride performant et une armoire de batteries externe. Le système a été conçu pour la sécurité, la fiabilité, l’économie et la simplicité d’utilisation, offrant une gestion intégrée BMS/EMS et la possibilité de surveillance à distance. C’est une solution idéale pour les entreprises cherchant à gérer efficacement leur énergie et à optimiser leurs coûts.
Caractéristiques principales du système KSTAR BluePulse KAC125DH-BC233DE :
- Solution complète haute puissance : Le système intègre l’onduleur hybride KAC125DH d’une puissance nominale de sortie AC de 125 kW (138 kW maximum) et un rendement allant jusqu’à 98,5 % avec une armoire de batteries externe BC233DE d’une capacité totale de 233 kWh (cellules CATL LFP, DoD 90 %).
- Sécurité et fiabilité au plus haut niveau : Équipé de cellules CATL LFP, d’un double système d’extinction des incendies, d’une architecture redondante 1+1 et de multiples protections de l’onduleur, y compris la protection contre l’inversion de polarité et les surtensions DC/AC.
- Conception économique et évolutive : Possibilité d’agrandir le système au besoin (« Save CapEx, Expanding as Required ») ainsi qu’un système HVAC efficace et économe en énergie pour l’armoire de batteries, garantissant des conditions de fonctionnement optimales.
- Installation simple et utilisation conviviale : Le système est préinstallé en usine, ce qui facilite un montage rapide sur site. Le système de gestion BMS/EMS intégré convient à diverses applications, et la supervision et le contrôle via le cloud sont intuitifs.
- Résistance aux conditions extérieures : L’armoire de batteries (BC233DE) est adaptée pour une installation extérieure (indice de protection IP54, niveau anticorrosion C4, refroidissement par climatisation), et l’onduleur (KAC125DH) dispose d’un indice de protection IP66.
- Fonctions réseau avancées et hors réseau : L’onduleur prend en charge le fonctionnement on-grid avec un facteur de puissance réglable, ainsi que le fonctionnement en mode hors réseau (nécessite un commutateur externe STS250D) avec une puissance de sortie nominale de 125 kW.
Pour qui est-ce un bon choix ?
Le système de stockage d’énergie KSTAR BluePulse KAC125DH-BC233DE est une solution idéale pour les moyennes et grandes entreprises, ainsi que pour les sites commerciaux et industriels qui visent à optimiser leur consommation d’énergie, accroître leur indépendance énergétique et réduire leurs coûts d’exploitation. Grâce à sa modularité, sa haute efficacité, ses fonctions de sécurité avancées et sa capacité à fonctionner hors réseau, ce système convient particulièrement aux applications nécessitant une gestion d’énergie fiable et performante, notamment pour lisser les pics de demande ou assurer une alimentation de secours.
| Paramètre | KAC125DH (Onduleur Hybride) | BC215DE (Armoire de batteries extérieure) | BC233DE (Armoire de batteries extérieure) |
|---|---|---|---|
| Paramètres de l’onduleur hybride (KAC125DH) | |||
| Côté Batterie | |||
| Tension d’entrée maximale (V) | 1500 | ||
| Tension d’entrée minimale (V) | 600 | ||
| Tension DC en fonctionnement nominal (V) | 650 V ~ 1500 V | ||
| Courant DC maximal (A) | 180 | ||
| Puissance d’entrée DC maximale (kW) | 140 | ||
| Nombre d’entrées DC | 1 | ||
| Côté AC (Réseau) | |||
| Puissance de sortie AC nominale (kW) | 125 | ||
| Puissance de sortie AC maximale (kW) | 138 | ||
| Courant AC maximal (A) | 199 | ||
| Tension AC nominale (V) | 400 | ||
| Plage de tension AC (Vac) | 400 Vac, (-15% + 10%) | ||
| Fréquence nominale / Plage de fréquence (Hz) | 50 / 60 Hz ±5Hz | ||
| THDi (%) | ≤ 3% (Puissance nominale) | ||
| Plage du facteur de puissance réglable | -1 ~ +1 | ||
| Côté AC (hors réseau)¹) | |||
| Tension AC nominale (V) | 400 V; 3L+PE+N | ||
| THDv (%) | < 1% (Charge résistive) | ||
| Fréquence nominale / Plage de fréquence (Hz) | 50 / 60 Hz | ||
| Puissance de sortie AC nominale (kW) | 125 | ||
| Puissance de sortie AC maximale (kVA) | 138 | ||
| Rendement | |||
| Rendement maximal (%) | 98.5% | ||
| Protection | |||
| Protection contre la connexion inversée | Oui | ||
| Interrupteur DC | Oui | ||
| Protection contre la surchauffe | Oui | ||
| Surveillance de l’isolement | Oui | ||
| Protection contre les surtensions DC / AC | Type II (côté DC); Type II (côté AC) | ||
| Paramètres généraux de l’onduleur | |||
| Dimensions (L x H x P) (mm) | 650 x 952 x 310 | ||
| Installation | Montage mural / enfichable | ||
| Poids (kg) | 110 | ||
| Topologie | Sans transformateur | ||
| Indice de protection IP | IP66 | ||
| Niveau anticorrosion | C4 | ||
| Plage de température de fonctionnement (°C) | -25°C ~ 60°C ( > 45°C réduction de puissance ) | ||
| Plage d’humidité de fonctionnement (%) | 0 ~ 100% (Sans condensation) | ||
| Méthode de refroidissement | Refroidissement intelligent par air | ||
| Altitude de fonctionnement maximale (m) | 4000 m / ( > 3000 m réduction de puissance ) | ||
| Port de communication | RS-485 / CAN 2.0 | ||
| Certifications de l’onduleur | CE; IEC 61000; IEC 62477-1; 2012; IEC 61727; IEC 62116; GB/T 34120; GB/T 34133 | ||
| Paramètres de l’armoire de batteries extérieure | |||
| Paramètres techniques | |||
| Type de batterie | LFP | LFP | |
| Capacité du module batterie (kWh) | 17.92 | 17.92 | |
| Nombre de modules | 12 | 13 | |
| Capacité totale de la batterie (kWh) | 215 | 233 | |
| Tension nominale (V) | 768 | 832 | |
| Plage de tension de fonctionnement (V) | 672 V ~ 864 V | 728 V ~ 936 V | |
| Taux de charge / décharge | 0.5C | 0.5C | |
| DoD (%) | 90% | 90% | |
| Paramètres généraux de l’armoire batterie | |||
| Dimensions (L x H x P) (mm) | 1300 x 2380 x 1200 | ||
| Poids (T) | < 2.5 | ||
| Emplacement d’installation | Extérieur | ||
| Indice de protection IP | IP54 | ||
| Niveau anticorrosion | C4 | ||
| Humidité de fonctionnement (%) | 5% ~ 95% (Sans condensation) | ||
| Température de fonctionnement (°C) | -30°C ~ +50°C | ||
| Altitude maximale de fonctionnement (m) | 4000 m ( > 3000 m réduction de puissance ) | ||
| Port de communication | Ethernet; CAN | ||
| Protocole de communication | CAN; TCP | ||
| Méthode de refroidissement | Climatisation | ||
| Certifications de l’armoire batterie | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | ||
¹) Pour les applications hors réseau, l’armoire de commutation automatique STS250D est requise.
