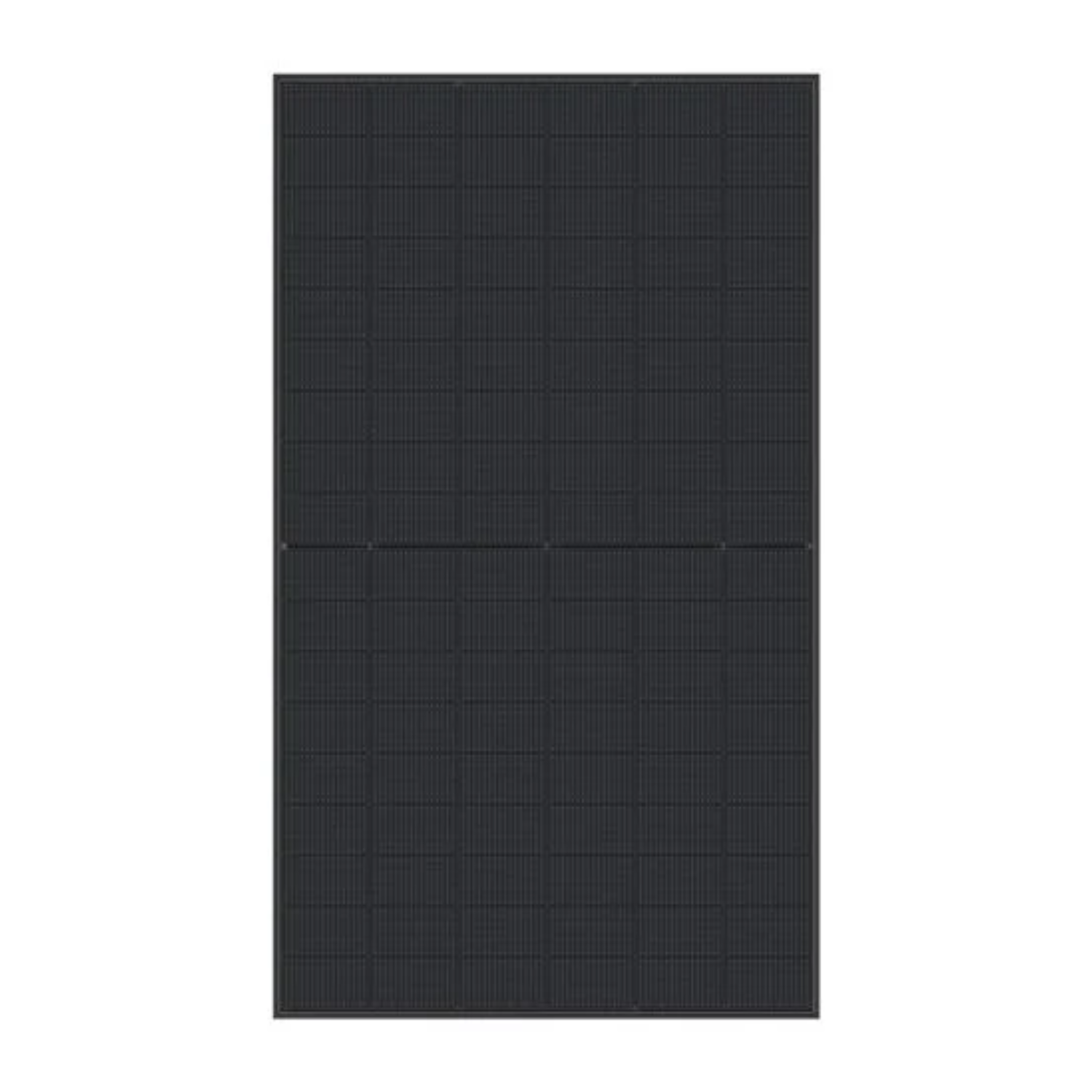

Module – TCL – HSM-ND54-DR500 – bifacial

SKU: F10H0 EAN: 2010000037690
Modèle

Puissance

Couleur du cadre

Rendement

Tier 1

Garantie produit

Garantie linéaire de puissance

Type de module

Type de cellule photovoltaïque

Double vitrage

Nombre de BusBar

Classe de résistance au feu

Épaisseur du cadre

Hauteur

Largeur

Charge statique maximale (Pa)

Longueur du câble (+)

Quantité par palette

Quantité par conteneur

Poids 27 kg
CN 85414300
Prix ​​net 72,14
Brut

72,14
Brut

72,14
Brut

Karta katalogowa TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf Instrukcja montażu TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf Gwarancja TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Gwarancja.pdf Certyfikat zgodności TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf

Détails du produit

Modèle

Puissance

Couleur du cadre

Rendement

Tier 1

Garantie produit

Garantie linéaire de puissance

Type de module

Type de cellule photovoltaïque

Double vitrage

Nombre de BusBar

Classe de résistance au feu

Épaisseur du cadre

Hauteur

Largeur

Charge statique maximale (Pa)

Longueur du câble (+)

Quantité par palette

Quantité par conteneur

Poids 27 kg
CN 85414300

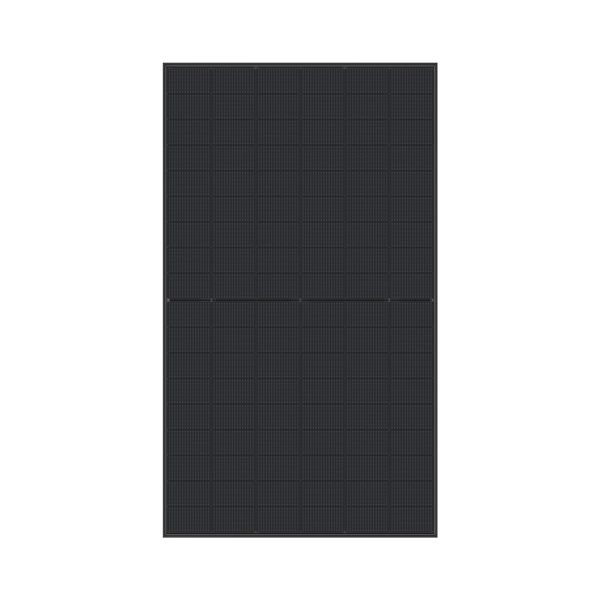

Panneau photovoltaïque TCL Solar T Class HSM-ND54-DR

Le panneau photovoltaïque TCL Solar T Class HSM-ND54-DR est une solution avancée combinant la technologie verre-verre et la production d’énergie bifaciale. Il offre une puissance comprise entre 485 et 510 W et un rendement allant jusqu’à 22,9 %, garantissant une haute performance et une production d’énergie stable dans diverses conditions météorologiques. Son aspect élégant et sa construction robuste en font un choix idéal pour les installations résidentielles et commerciales.

Caractéristiques principales du TCL Solar T Class HSM-ND54-DR :

  • Conception bifaciale permettant la production d’énergie sur les deux faces du panneau.
  • Rendement allant jusqu’à 22,9 % pour maximiser la production d’énergie.
  • Cadre solide à haute résistance et verre renforcé thermiquement pour une durabilité accrue.
  • Fiabilité assurée grâce à des procédures rigoureuses de qualification de la chaîne d’approvisionnement.
  • Support garantie à long terme, comprenant une garantie produit et une garantie de performance sur 25 à 30 ans.
  • Résistance aux conditions météorologiques extrêmes, avec des charges de vent allant jusqu’à 2400 Pa et de neige jusqu’à 5400 Pa.

Pour qui est-ce un bon choix ?

Le panneau TCL Solar T Class HSM-ND54-DR est un choix idéal pour les propriétaires et les entreprises recherchant des solutions photovoltaïques performantes, fiables et esthétiques. Grâce à la technologie bifaciale et à sa grande résistance aux intempéries, ces panneaux conviennent parfaitement aux installations exposées à une météo variable, ainsi qu’aux projets où la stabilité de la production d’énergie à long terme et la durabilité de l’investissement sont essentielles.

Karta katalogowa TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf Instrukcja montażu TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf Gwarancja TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Gwarancja.pdf Certyfikat zgodności TCL-HSM-ND54-DR-485-510 TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf

Paramètre HSM-ND54-DR485 HSM-ND54-DR490 HSM-ND54-DR495 HSM-ND54-DR500 HSM-ND54-DR505 HSM-ND54-DR510
Puissance nominale (Pnom) (W) 485 W 490 W 495 W 500 W 505 W 510 W
Rendement du panneau (%) 21,8% 22,0% 22,3% 22,5% 22,7% 22,9%
Tension à la puissance maximale (Vmpp) (V) 33,10 V 33,30 V 33,50 V 33,70 V 33,90 V 34,10 V
Courant à la puissance maximale (Impp) (A) 14,66 A 14,72 A 14,78 A 14,84 A 14,90 A 14,96 A
Tension en circuit ouvert (Voc) (V) 39,34 V 39,50 V 39,70 V 39,92 V 40,14 V 40,36 V
Courant de court-circuit (Isc) (A) 15,60 A 15,67 A 15,74 A 15,81 A 15,88 A 15,95 A
Paramètres BNPI
Puissance nominale (Pnom) (W) 532 W 537 W 543 W 548 W 553 W 558 W
Tension en circuit ouvert (Voc) (V) 39,56 V 39,71 V 39,93 V 40,13 V 40,34 V 40,54 V
Courant de court-circuit (Isc) (A) 17,02 A 17,08 A 17,17 A 17,24 A 17,31 A 17,38 A
Gains de la conception bifaciale
Pmax, gain de 5% dû à la conception bifaciale (W) 509 W 515 W 520 W 525 W 530 W 536 W
Isc, gain de 5% dû à la conception bifaciale (A) 16,38 A 16,45 A 16,53 A 16,60 A 16,67 A 16,75 A
Pmax, gain de 10% dû à la conception bifaciale (W) 534 W 539 W 545 W 550 W 556 W 561 W
Isc, gain de 10% dû à la conception bifaciale (A) 17,16 A 17,24 A 17,31 A 17,39 A 17,47 A 17,55 A
Données mécaniques
Conception bifaciale (Pmax/Isc) 80% +/-5% 80% +/-5% 80% +/-5% 80% +/-5% 80% +/-5% 80% +/-5%
Conception bifaciale (Voc) 98% +/-2% 98% +/-2% 98% +/-2% 98% +/-2% 98% +/-2% 98% +/-2%
Tension maximale du système (V) 1500 V IEC 1500 V IEC 1500 V IEC 1500 V IEC 1500 V IEC 1500 V IEC
Cellules solaires N-Type TOPCon N-Type TOPCon N-Type TOPCon N-Type TOPCon N-Type TOPCon N-Type TOPCon
Verre 2,0 mm / 2,0 mm, verre trempé à haute transmissivité thermique, revêtement antireflet 2,0 mm / 2,0 mm, verre trempé à haute transmissivité thermique, revêtement antireflet 2,0 mm / 2,0 mm, verre trempé à haute transmissivité thermique, revêtement antireflet 2,0 mm / 2,0 mm, verre trempé à haute transmissivité thermique, revêtement antireflet 2,0 mm / 2,0 mm, verre trempé à haute transmissivité thermique, revêtement antireflet 2,0 mm / 2,0 mm, verre trempé à haute transmissivité thermique, revêtement antireflet
Température de fonctionnement (°C) -40°C à +85°C -40°C à +85°C -40°C à +85°C -40°C à +85°C -40°C à +85°C -40°C à +85°C
Température de test (IEC TS 63126) (°C) -40°C à +70°C -40°C à +70°C -40°C à +70°C -40°C à +70°C -40°C à +70°C -40°C à +70°C
Boîtier de connexion IP68, 3 diodes de dérivation IP68, 3 diodes de dérivation IP68, 3 diodes de dérivation IP68, 3 diodes de dérivation IP68, 3 diodes de dérivation IP68, 3 diodes de dérivation
Courant nominal maximal du fusible (A) 30 A 30 A 30 A 30 A 30 A 30 A
Connecteur Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A Stäubli MC4-EVO2A
Masse (kg) 27 kg 27 kg 27 kg 27 kg 27 kg 27 kg
Coefficient de température de la puissance (% / °C) -0,29% / °C -0,29% / °C -0,29% / °C -0,29% / °C -0,29% / °C -0,29% / °C
Coefficient de température de la tension (% / °C) -0,25%/ °C -0,25%/ °C -0,25%/ °C -0,25%/ °C -0,25%/ °C -0,25%/ °C
Coefficient de température du courant (% / °C) 0,045% / °C 0,045% / °C 0,045% / °C 0,045% / °C 0,045% / °C 0,045% / °C
Charge maximale (Pa / kg/m²) Vent : 2400 Pa, 245 kg/m² à l’avant et à l’arrière ; Neige : 5400 Pa, 550 kg/m² à l’avant Vent : 2400 Pa, 245 kg/m² à l’avant et à l’arrière ; Neige : 5400 Pa, 550 kg/m² à l’avant Vent : 2400 Pa, 245 kg/m² à l’avant et à l’arrière ; Neige : 5400 Pa, 550 kg/m² à l’avant Vent : 2400 Pa, 245 kg/m² à l’avant et à l’arrière ; Neige : 5400 Pa, 550 kg/m² à l’avant Vent : 2400 Pa, 245 kg/m² à l’avant et à l’arrière ; Neige : 5400 Pa, 550 kg/m² à l’avant Vent : 2400 Pa, 245 kg/m² à l’avant et à l’arrière ; Neige : 5400 Pa, 550 kg/m² à l’avant
Résistance aux chocs Grêle de 25 mm de diamètre à une vitesse de 23 m/s Grêle de 25 mm de diamètre à une vitesse de 23 m/s Grêle de 25 mm de diamètre à une vitesse de 23 m/s Grêle de 25 mm de diamètre à une vitesse de 23 m/s Grêle de 25 mm de diamètre à une vitesse de 23 m/s Grêle de 25 mm de diamètre à une vitesse de 23 m/s
Cadre Alliage d’aluminium anodisé de couleur noire Alliage d’aluminium anodisé de couleur noire Alliage d’aluminium anodisé de couleur noire Alliage d’aluminium anodisé de couleur noire Alliage d’aluminium anodisé de couleur noire Alliage d’aluminium anodisé de couleur noire
Conditionnement
Nombre de modules par palette 36 36 36 36 36 36
Nombre de modules dans un conteneur 40 ft HQ 24 24 24 24 24 24
Nombre de modules par conteneur 864 864 864 864 864 864
Tests et certificats
Tests standard IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730 IEC 61215, IEC 61730
Classe de résistance au feu Classe A (IEC 61730-2/ UL 790) Classe A (IEC 61730-2/ UL 790) Classe A (IEC 61730-2/ UL 790) Classe A (IEC 61730-2/ UL 790) Classe A (IEC 61730-2/ UL 790) Classe A (IEC 61730-2/ UL 790)
Classe de protection Classe II (IEC 61140) Classe II (IEC 61140) Classe II (IEC 61140) Classe II (IEC 61140) Classe II (IEC 61140) Classe II (IEC 61140)
Certificats de qualité ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling
Système de gestion de la sécurité et de la santé au travail CE CE CE CE CE CE
