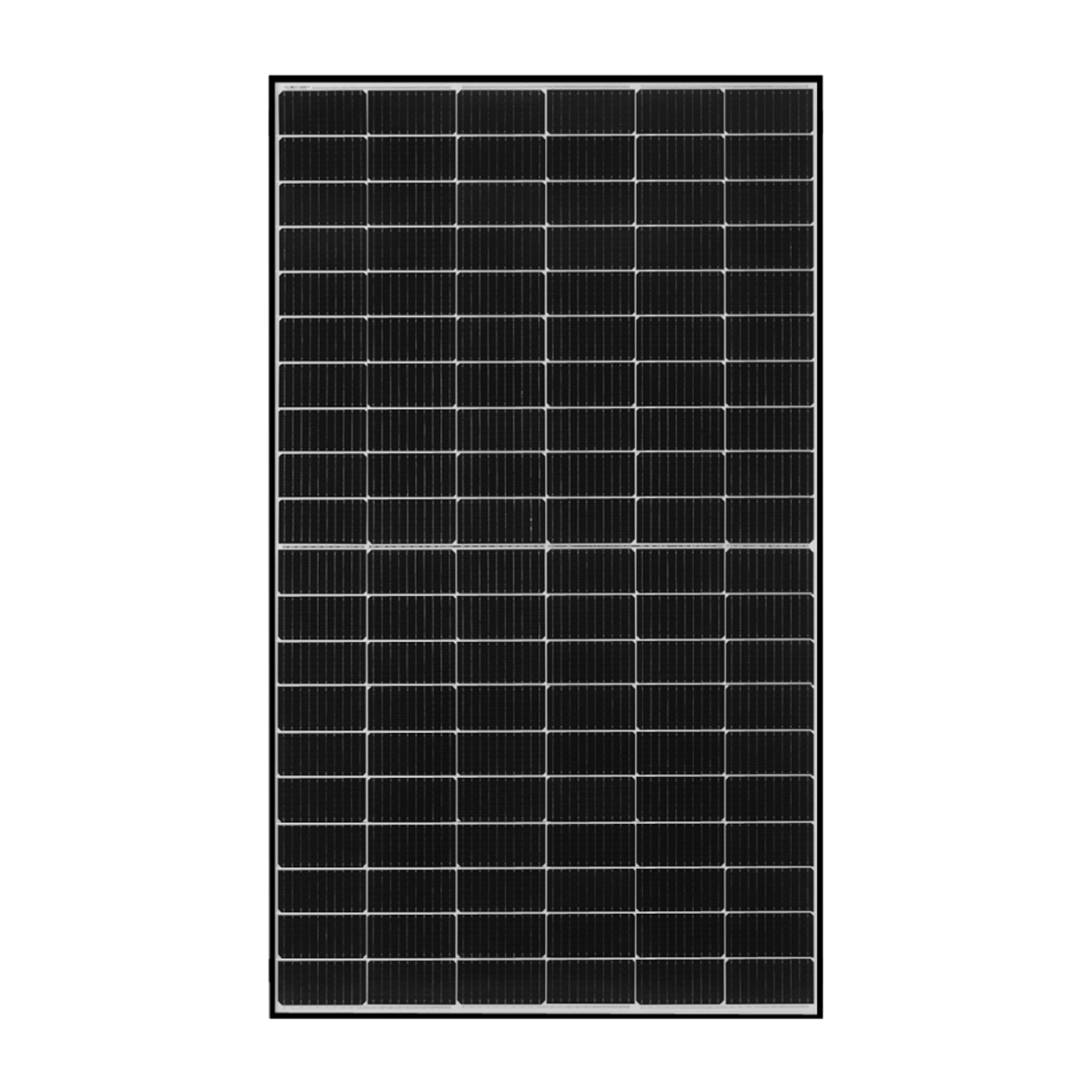

Module JINKO JKM460M-60HL4-V SF

SKU: F10C0121 EAN: 5905951589305
Module JINKO JKM460M-60HL4-V SF
Fabricant

Puissance

Couleur du cadre

Rendement

Tier 1

Garantie produit

Garantie linéaire de puissance

Nombre de BusBar

Épaisseur du cadre

Hauteur

Largeur

Charge statique maximale (Pa)

Quantité par palette

Quantité par conteneur

Poids 24,2 kg
Prix ​​net 46,51 €
Brut

46,51 €
Brut

46,51 €
Brut

Datasheet Jinko JKM460M-60HL4-V SF datasheet-jinko-jkm460m-60hl4-v-sf.pdf

Détails du produit

Fabricant

Puissance

Couleur du cadre

Rendement

Tier 1

Garantie produit

Garantie linéaire de puissance

Nombre de BusBar

Épaisseur du cadre

Hauteur

Largeur

Charge statique maximale (Pa)

Quantité par palette

Quantité par conteneur

Poids 24,2 kg

Seria Tiger Pro 60HC 440–460 W

Les modules photovoltaïques Tiger Pro 60HC 440–460 W sont des panneaux de type P à la pointe de la technologie, offrant une excellente performance et fiabilité. Grâce à la technologie des multi-busbars et à une résistance mécanique et environnementale améliorée, ces modules constituent un choix idéal pour des installations résidentielles, commerciales et industrielles.

Principales caractéristiques des modules de la série Tiger Pro 60HC :

  • Technologie des multi-busbars (MBB HC) – optimise la capture de la lumière et l’efficacité de stockage de l’énergie, garantissant une puissance de sortie plus élevée et une meilleure fiabilité du module.
  • Réduction des pertes dues aux points chauds – une installation électrique optimisée minimise le risque de points chauds et réduit le courant de fonctionnement, améliorant ainsi l’efficacité et la durabilité.
  • Résistance au PID – offre une protection contre la dégradation causée par le potentiel (PID) grâce à un processus de fabrication et un contrôle des matériaux optimisés.
  • Résistance mécanique accrue – une résistance certifiée aux charges de vent (2400 Pa) et de neige (5400 Pa) assure la durabilité même dans des conditions météorologiques extrêmes.
  • Résistance aux conditions extérieures extrêmes – une haute résistance au brouillard salin et à l’ammoniac rend ces modules adaptés à une utilisation dans divers environnements.
  • Tolerance de puissance positive – une plage de tolérance de puissance de 0~+3 % garantit une efficacité énergétique accrue du système.
  • Garanties à long terme – une garantie produit de 12 ans et une garantie de performance linéaire de 25 ans avec une dégradation annuelle maximale de 0,55 % offrent une stabilité et une sécurité pour l’investissement.

Pour qui est-ce un bon choix ?

Les modules Tiger Pro 60HC 440–460 W sont une solution idéale pour les utilisateurs à la recherche de panneaux photovoltaïques à haute efficacité, durabilité et fiabilité. Grâce à des technologies avancées et à une large gamme d’applications, ces panneaux conviennent aussi bien aux installations sur toiture qu’aux grands projets commerciaux et industriels.

Datasheet Jinko JKM460M-60HL4-V SF datasheet-jinko-jkm460m-60hl4-v-sf.pdf

Spécification Intégrée des Modules

Spécifications (STC) & Paramètres électriques (NOCT)
Paramètre JKM440M-60HL4 JKM440M-60HL4-V JKM445M-60HL4 JKM445M-60HL4-V JKM450M-60HL4 JKM450M-60HL4-V JKM455M-60HL4 JKM455M-60HL4-V JKM460M-60HL4 JKM460M-60HL4-V
STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
Puissance maximale (Pmax) [W] 440 Wp 327 Wp 445 Wp 331 Wp 450 Wp 335 Wp 455 Wp 339 Wp 460 Wp 342 Wp
Tension au maximum du point de puissance (Vmp) [V] 33,72 V 31,39 V 33,82 V 31,56 V 33,91 V 31,73 V 34,06 V 30,12 V 34,20 V 32,07 V
Courant maximum à pleine puissance (Imp) [A] 13,05 A 10,43 A 13,16 A 10,49 A 13,27 A 10,55 A 13,36 A 10,61 A 13,45 A 10,67 A
Tension de circuit ouvert (Voc) [V] 41,02 V 38,72 V 41,10 V 38,79 V 41,18 V 38,87 V 41,33 V 39,01 V 41,48 V 39,15 V
Courant de court-circuit (Isc) [A] 13,73 A 11,09 A 13,79 A 11,14 A 13,85 A 11,19 A 13,93 A 11,25 A 14,01 A 11,32 A
Efficacité du module STC [%] 20,39% 20,62% 20,85% 21,08% 21,32%
Caractéristiques mécaniques
Paramètre Valeur Valeur Valeur Valeur Valeur
Type de cellule Monocristallin de type P Monocristallin de type P Monocristallin de type P Monocristallin de type P Monocristallin de type P
Nombre de cellules 120 (6 × 20) 120 (6 × 20) 120 (6 × 20) 120 (6 × 20) 120 (6 × 20)
Dimensions [mm] 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm
Poids [kg] 24,2 kg 24,2 kg 24,2 kg 24,2 kg 24,2 kg
Verre avant 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé
Cadre Alliage d’aluminium anodisé Alliage d’aluminium anodisé Alliage d’aluminium anodisé Alliage d’aluminium anodisé Alliage d’aluminium anodisé
Boîte de connexion Indice de protection IP68 Indice de protection IP68 Indice de protection IP68 Indice de protection IP68 Indice de protection IP68
Fils de sortie TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm ou longueur personnalisée TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm ou longueur personnalisée TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm ou longueur personnalisée TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm ou longueur personnalisée TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm ou longueur personnalisée
Conditions de travail
Paramètre Valeur Valeur Valeur Valeur Valeur
Température de fonctionnement [°C] -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85
Température de fonctionnement nominale de la cellule (NOCT) 45±2°C 45±2°C 45±2°C 45±2°C 45±2°C
Tension système maximale [V] 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC)
Fusible en série maximum [A] 25 A 25 A 25 A 25 A 25 A
Tolérance de puissance 0–3% 0–3% 0–3% 0–3% 0–3%
Coefficient de température de puissance (Pmax) -0,35%/°C -0,35%/°C -0,35%/°C -0,35%/°C -0,35%/°C
Coefficient de température de tension (Voc) -0,28%/°C -0,28%/°C -0,28%/°C -0,28%/°C -0,28%/°C
Coefficient de température du courant (Isc) +0,048%/°C +0,048%/°C +0,048%/°C +0,048%/°C +0,048%/°C
Résistance Mécanique
Paramètre Valeur Valeur Valeur Valeur Valeur
Charge du vent 2400 Pa 2400 Pa 2400 Pa 2400 Pa 2400 Pa
Charge de neige 5400 Pa 5400 Pa 5400 Pa 5400 Pa 5400 Pa
Configuration d’emballage
Paramètre Valeur Valeur Valeur Valeur Valeur
Pallette 35 pièces / palette 35 pièces / palette 35 pièces / palette 35 pièces / palette 35 pièces / palette
Empilement 70 pièces / empilement 70 pièces / empilement 70 pièces / empilement 70 pièces / empilement 70 pièces / empilement
Conteneur 40’HQ 840 pièces / conteneur 840 pièces / conteneur 840 pièces / conteneur 840 pièces / conteneur 840 pièces / conteneur
