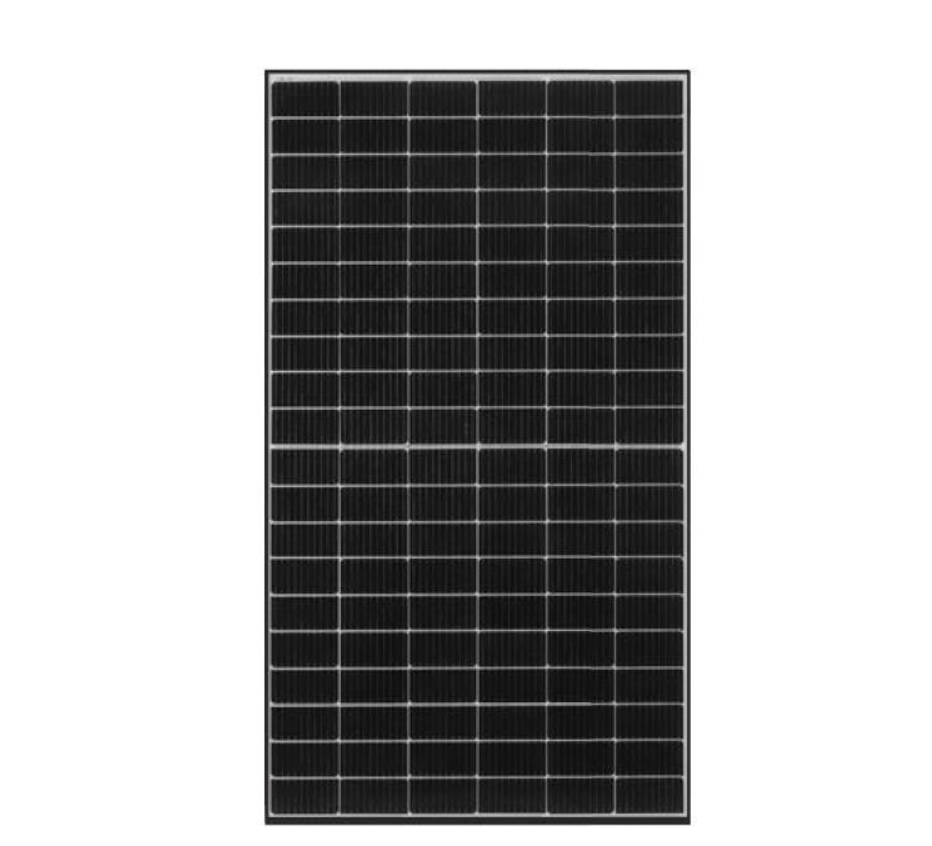

Module JINKO JKM480N-60HL4-V BF

SKU: F10C03 EAN: 5905951588933
Jinko JKM480N-60HL4-V BF
Fabricant

Épaisseur du cadre

Garantie linéaire de puissance

Garantie produit

Nombre de BusBar

Quantité par palette

Quantité par conteneur

Couleur du cadre

Puissance

Rendement

Largeur

Hauteur

Charge statique maximale (Pa)

Tier 1

Poids 24,2 kg
Prix ​​net 84,35 €
Brut

84,35 €
Brut

84,35 €
Brut

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Détails du produit

Fabricant

Épaisseur du cadre

Garantie linéaire de puissance

Garantie produit

Nombre de BusBar

Quantité par palette

Quantité par conteneur

Couleur du cadre

Puissance

Rendement

Largeur

Hauteur

Charge statique maximale (Pa)

Tier 1

Poids 24,2 kg

Module photovoltaïque Jinko Solar Tiger Neo Type N 60HL4-(V) 460-480 W

Les modules photovoltaïques Jinko Solar Tiger Neo représentent une solution moderne pour une production efficace d’électricité. Grâce à la technologie de type N et à ses fonctionnalités avancées, ils offrent un rendement élevé et une durabilité exceptionnelle.

Caractéristiques principales :

  • Technologie SMBB – Amélioration de la capture de la lumière et du stockage d’énergie, traduisant par une puissance de sortie supérieure et une fiabilité accrue du module.
  • Haute résistance – Les modules sont particulièrement résistants à la brume saline, à l’ammoniac et aux charges mécaniques allant jusqu’à 2400 Pa (vent) et 5400 Pa (neige).
  • Résistance PID – Protection garantie contre la dégradation induite par la tension (PID), grâce à un processus de production optimisé.
  • Technologie Hot 2.0 – Les modules de type N assurent une fiabilité accrue et une dégradation LID/LETID réduite.
  • Garantie de performance – Garantie de 12 ans sur le produit et 30 ans de garantie de performance linéaire, avec une dégradation annuelle de 0,40 %.
  • Haute efficacité – L’efficacité des modules varie de 21,32 % à 22,24 %, assurant une production d’énergie efficace.

Pour qui est-ce un bon choix ?

Les modules Jinko Solar Tiger Neo offrent une grande efficacité énergétique, durabilité et résistance aux conditions météorologiques difficiles. Grâce à leur technologie moderne et leur garantie à long terme, ils constituent une solution idéale pour les systèmes photovoltaïques.

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Spécifications des Modules

Paramètres électriques (STC & NOCT)
Paramètre JKM460N-60HL4-V JKM465N-60HL4-V JKM470N-60HL4-V JKM475N-60HL4-V JKM480N-60HL4-V
STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
Puissance maximale (Pmax) [W] 460 346 465 350 470 353 475 357 480 361
Tension de puissance maximale (Vmp) [V] 34,72 32,60 34,89 32,77 35,05 32,94 35,21 33,10 35,38 33,27
Courant de puissance maximale (Imp) [A] 13,25 10,61 13,33 10,67 13,41 10,73 13,49 10,79 13,57 10,85
Tension de circuit ouvert (Voc) [V] 42,05 39,94 42,22 40,10 42,38 40,25 42,54 40,41 42,71 40,57
Courant de court-circuit (Isc) [A] 13,99 11,29 14,07 11,36 14,15 11,42 14,23 11,49 14,31 11,55
Efficacité du module STC [%] 21,32 21,55 21,78 22,01 22,24
Spécification Mécanique
Paramètre Valeur Valeur Valeur Valeur Valeur
Type de cellule Monocristallin de type N Monocristallin de type N Monocristallin de type N Monocristallin de type N Monocristallin de type N
Nombre de cellules 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20)
Dimensions [mm] 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm
Poids [kg] 24,2 kg 24,2 kg 24,2 kg 24,2 kg 24,2 kg
Verre avant 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé 3,2 mm, revêtement antireflet, haut coefficient de transmission, faible teneur en fer, verre trempé
Cadre Alliage d’aluminium anodisé Alliage d’aluminium anodisé Alliage d’aluminium anodisé Alliage d’aluminium anodisé Alliage d’aluminium anodisé
Boîte de connexion Indice de protection IP68 Indice de protection IP68 Indice de protection IP68 Indice de protection IP68 Indice de protection IP68
Fils de sortie TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm ou longueur personnalisée TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm ou longueur personnalisée TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm ou longueur personnalisée TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm ou longueur personnalisée TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm ou longueur personnalisée
Coefficients Température & Paramètres pour la Connexion du Système
Paramètre Valeur Valeur Valeur Valeur Valeur
Coefficient de température de puissance (Pmax) -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C
Coefficient de température de tension (Voc) -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C
Coefficient de température du courant (Isc) +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C
Température de fonctionnement nominale de la cellule (NOCT) 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C
Température de fonctionnement [°C] -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85
Tension système maximale [V] 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC)
Intensité maximale du fusible en série [A] 25 A 25 A 25 A 25 A 25 A
Tolérance de puissance 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3%
Résistance Mécanique
Paramètre Valeur Valeur Valeur Valeur Valeur
Charge de vent 2400 Pa 2400 Pa 2400 Pa 2400 Pa 2400 Pa
Charge neigeuse 5400 Pa 5400 Pa 5400 Pa 5400 Pa 5400 Pa
Configuration de l’emballage
Paramètre Valeur Valeur Valeur Valeur Valeur
Pallette 36 pièces / palette 36 pièces / palette 36 pièces / palette 36 pièces / palette 36 pièces / palette
Empilement 72 pièces / empilement 72 pièces / empilement 72 pièces / empilement 72 pièces / empilement 72 pièces / empilement
Conteneur 40’HQ 864 pièces / conteneur 40’HQ 864 pièces / conteneur 40’HQ 864 pièces / conteneur 40’HQ 864 pièces / conteneur 40’HQ 864 pièces / conteneur 40’HQ
