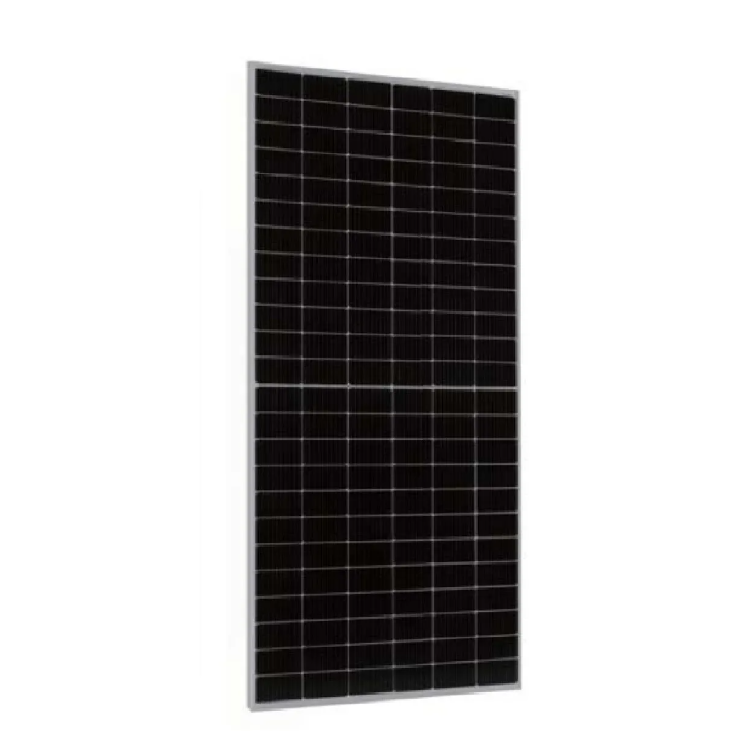

Module JINKO JKM550M-72HC-BDVP
SKU: F10C112
EAN: 5905951581279
| Fabricant | |
|---|---|
| Épaisseur du cadre | |
| Garantie linéaire de puissance | |
| Garantie produit | |
| Nombre de BusBar | |
| Quantité par palette | |
| Quantité par conteneur | |
| Couleur du cadre | |
| Puissance | |
| Rendement | |
| Largeur | |
| Hauteur | |
| Charge statique maximale (Pa) | |
| Poids | 31 kg |
Prix net
78,09 €
Brut
Brut
Datasheet Jinko JKM550M-72HC-BDVP SF
datasheet-jinko-jkm550m-72hc-bdvp-sf.pdf
Détails du produit
| Fabricant | |
|---|---|
| Épaisseur du cadre | |
| Garantie linéaire de puissance | |
| Garantie produit | |
| Nombre de BusBar | |
| Quantité par palette | |
| Quantité par conteneur | |
| Couleur du cadre | |
| Puissance | |
| Rendement | |
| Largeur | |
| Hauteur | |
| Charge statique maximale (Pa) | |
| Poids | 31 kg |
Série Jinko Solar Tiger Pro 72HC-BDVP 535-555 W
Les modules photovoltaïques Jinko Solar Tiger Pro 72HC-BDVP 535-555 W sont des panneaux de type P technologiquement avancés, alliant la technologie bifaciale à une performance et une durabilité optimales. Grâce à leur puissance de sortie accrue, leur résistance mécanique et leurs garanties à long terme, ces modules constituent une solution idéale pour les installations commerciales et industrielles.
Principales caractéristiques des modules de la série Tiger Pro 72HC-BDVP :
- Technologie Multi Busbar – améliore la capture de la lumière et la collecte du courant, augmentant ainsi l’efficacité énergétique et la fiabilité du module.
- Résistance au PID – des processus de production avancés et un contrôle des matériaux garantissent une protection contre la dégradation causée par le potentiel (PID), augmentant ainsi la durabilité du module.
- Puissance de sortie accrue – les modules offrent une augmentation de puissance de 5 à 25 %, ce qui se traduit par une réduction du coût de production d’énergie (LCOE) et une rentabilité d’investissement (IRR) supérieure.
- Plus longue période de haut rendement – la dégradation annuelle n’est que de 0,45 %, et la garantie linéaire de performance de 30 ans assure une production d’énergie stable pendant des décennies.
- Résistance mécanique supérieure – les modules ont été certifiés pour résister à des charges de vent (2400 Pa) et de neige (5400 Pa), garantissant leur durabilité dans des conditions météorologiques extrêmes.
- Technologie bifaciale – la production d’énergie des deux côtés permet de tirer parti de la lumière réfléchie, augmentant ainsi la production d’énergie totale.
Pour qui est ce choix judicieux ?
Les modules Jinko Solar Tiger Pro 72HC-BDVP 535-555 W constituent un excellent choix pour les grandes installations commerciales et industrielles nécessitant une haute performance, une durabilité et une fiabilité à long terme. Grâce à leur technologie bifaciale avancée et à leur faible dégradation de puissance, ces modules garantissent une production d’énergie fiable et une rentabilité d’investissement élevée.
Datasheet Jinko JKM550M-72HC-BDVP SF
datasheet-jinko-jkm550m-72hc-bdvp-sf.pdf
Spécifications des Modules
| Paramètres électriques (STC & NOCT) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Paramètre | JKM535M-72HL4-BDVP | JKM540M-72HL4-BDVP | JKM545M-72HL4-BDVP | JKM550M-72HL4-BDVP | JKM555M-72HL4-BDVP | ||||||
| STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | ||
| Puissance maximale (Pmax) [Wp] | 535 | 398 | 540 | 402 | 545 | 405 | 550 | 409 | 555 | 413 | |
| Tension de puissance maximale (Vmp) [V] | 40,94 | 37,94 | 41,13 | 38,08 | 41,32 | 38,25 | 41,51 | 38,42 | 41,70 | 38,59 | |
| Courant de puissance maximale (Imp) [A] | 13,07 | 10,49 | 13,13 | 10,55 | 13,19 | 10,60 | 13,25 | 10,65 | 13,31 | 10,70 | |
| Tension de circuit ouvert (Voc) [V] | 49,54 | 46,76 | 49,73 | 46,94 | 49,92 | 47,12 | 50,11 | 47,30 | 50,30 | 47,48 | |
| Courant de court-circuit (Isc) [A] | 13,83 | 11,17 | 13,89 | 11,22 | 13,95 | 11,27 | 14,01 | 11,32 | 14,07 | 11,36 | |
| Efficacité du module STC [%] | 20,71 | 20,90 | 21,10 | 21,29 | 21,48 | ||||||
| Coefficients Température & Paramètres pour la Connexion du Système | |||||||||||
| Paramètre | Valeur | Valeur | Valeur | Valeur | Valeur | ||||||
| Coefficient de température de puissance (Pmax) [%/°C] | -0,35 | -0,35 | -0,35 | -0,35 | -0,35 | ||||||
| Coefficient de température de tension (Voc) [%/°C] | -0,28 | -0,28 | -0,28 | -0,28 | -0,28 | ||||||
| Coefficient de température du courant (Isc) [%/°C] | +0,048 | +0,048 | +0,048 | +0,048 | +0,048 | ||||||
| Température de fonctionnement nominale de la cellule (NOCT) [°C] | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | 45 ± 2 | ||||||
| Température de fonctionnement [°C] | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | ||||||
| Tension système maximale [V] | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | 1500 DC (IEC) | ||||||
| Intensité maximale du fusible en série [A] | 30 | 30 | 30 | 30 | 30 | ||||||
| Tolérance de puissance [%] | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | 0 ~ +3 | ||||||
| Coefficient de performance bilatérale de référence [%] | 70±5 | 70±5 | 70±5 | 70±5 | 70±5 | ||||||
| Résistance Mécanique | |||||||||||
| Paramètre | Valeur | Valeur | Valeur | Valeur | Valeur | ||||||
| Charge de vent [Pa] | 2400 | 2400 | 2400 | 2400 | 2400 | ||||||
| Charge neigeuse [Pa] | 5400 | 5400 | 5400 | 5400 | 5400 | ||||||
| Configuration de l’emballage | |||||||||||
| Paramètre | Valeur | Valeur | Valeur | Valeur | Valeur | ||||||
| Pallette | 36 pièces / palette | 36 pièces / palette | 36 pièces / palette | 36 pièces / palette | 36 pièces / palette | ||||||
| Empilement | 72 pièces/palette | 72 pièces/palette | 72 pièces/palette | 72 pièces/palette | 72 pièces/palette | ||||||
| Conteneur 40’HQ | 720 pièces/40’HQ Conteneur | 720 pièces/40’HQ Conteneur | 720 pièces/40’HQ Conteneur | 720 pièces/40’HQ Conteneur | 720 pièces/40’HQ Conteneur | ||||||
| Spécification Mécanique | |||||||||||
| Paramètre | Valeur | Valeur | Valeur | Valeur | Valeur | ||||||
| Type de cellule | Monocristallin de type P | Monocristallin de type P | Monocristallin de type P | Monocristallin de type P | Monocristallin de type P | ||||||
| Nombre de cellules | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | 144 (6×24) | ||||||
| Dimensions [mm] | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | 2278×1134×30 | ||||||
| Poids [kg] | 31 | 31 | 31 | 31 | 31 | ||||||
| Verre avant | 2,0 mm, revêtement antireflet | 2,0 mm, revêtement antireflet | 2,0 mm, revêtement antireflet | 2,0 mm, revêtement antireflet | 2,0 mm, revêtement antireflet | ||||||
| Verre arrière | 2,0 mm, verre trempé | 2,0 mm, verre trempé | 2,0 mm, verre trempé | 2,0 mm, verre trempé | 2,0 mm, verre trempé | ||||||
| Cadre | Alliage d’aluminium anodisé | Alliage d’aluminium anodisé | Alliage d’aluminium anodisé | Alliage d’aluminium anodisé | Alliage d’aluminium anodisé | ||||||
| Boîte de connexion | Indice de protection IP68 | Indice de protection IP68 | Indice de protection IP68 | Indice de protection IP68 | Indice de protection IP68 | ||||||
| Fils de sortie | TUV 1×4,0 mm² (+): 400, (-): 200 ou longueur personnalisée | TUV 1×4,0 mm² (+): 400, (-): 200 ou longueur personnalisée | TUV 1×4,0 mm² (+): 400, (-): 200 ou longueur personnalisée | TUV 1×4,0 mm² (+): 400, (-): 200 ou longueur personnalisée | TUV 1×4,0 mm² (+): 400, (-): 200 ou longueur personnalisée | ||||||
| Efficacité Bilatérale | |||||||||||
| 5% | Puissance maximale (Pmax) | 562 | 567 | 572 | 578 | 583 | |||||
| Efficacité du module STC [%] | 21,76 | 21,95 | 22,15 | 22,36 | 22,56 | ||||||
| 15% | Puissance maximale (Pmax) | 615 | 621 | 627 | 633 | 638 | |||||
| Efficacité du module STC [%] | 23,81 | 24,02 | 24,26 | 24,48 | 24,71 | ||||||
| 25% | Puissance maximale (Pmax) | 669 | 675 | 681 | 688 | 694 | |||||
| Efficacité du module STC [%] | 25,90 | 26,13 | 26,37 | 26,61 | 26,86 | ||||||
