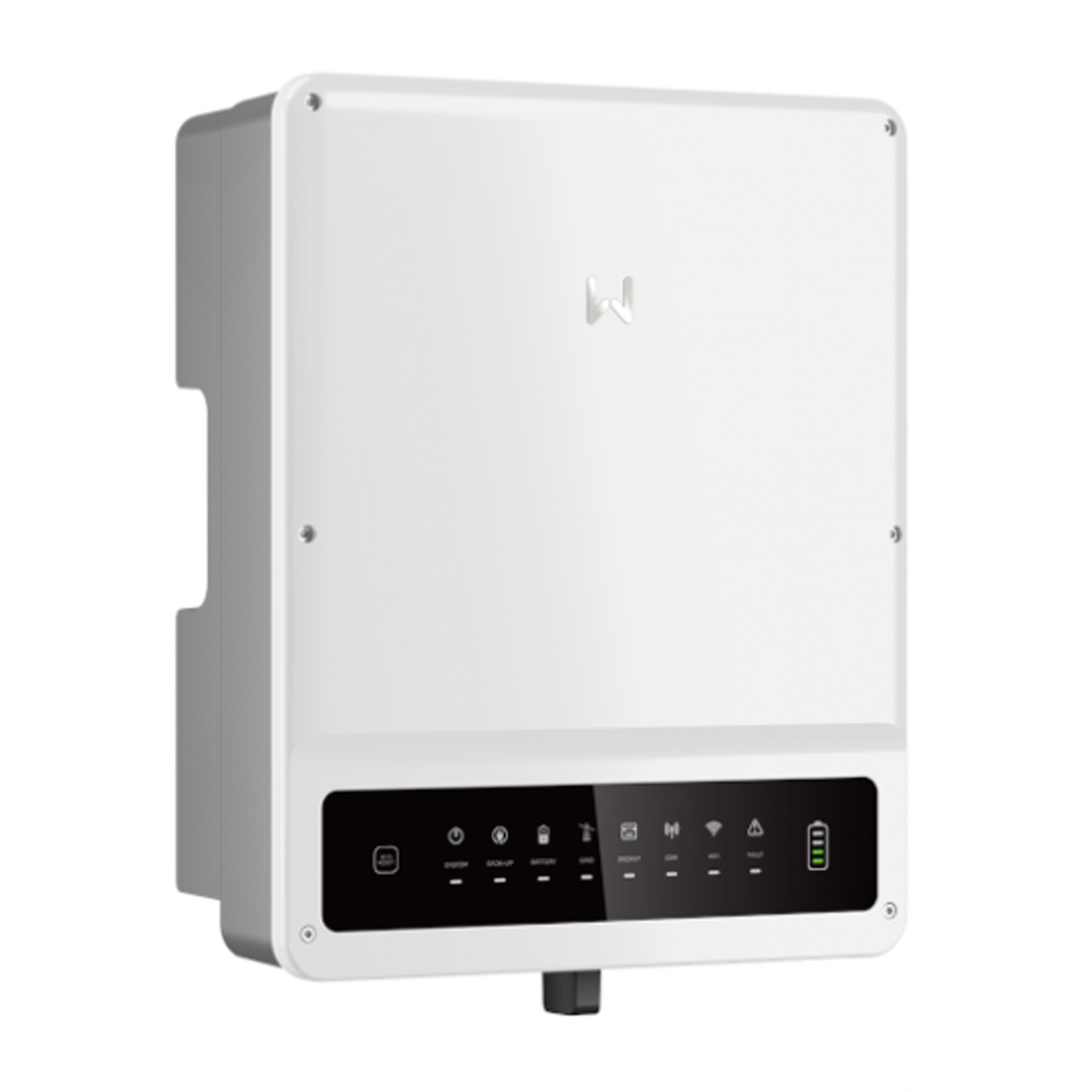

Onduleur GOODWE GW10KN-ET PLUS+ (16A) 10 ans de garantie
SKU: F2C0A2
EAN: 5905951587752
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| MPPT | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| SPD Type II | |
| SPD Type III | |
| Poids | 29,5 kg |
Prix net
1 157,01 €
Brut
Brut
Datasheet Goodwe GW10KN-ET PLUS+ (16A)
datasheet-goodwe-gw10kn-et-plus-16a.pdf
Détails du produit
| Fabricant | |
|---|---|
| Puissance nominale | |
| Alimentation | |
| MPPT | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| SPD Type II | |
| SPD Type III | |
| Poids | 29,5 kg |
OnduleurGoodWe ET PLUS+ (16A) Série GW5-10KN-ET
Les ondulateurs hybrides GoodWe ET PLUS+ de la série GW5-10KN-ET sont des dispositifs avancés conçus pour maximiser l’autonomie énergétique dans les environnements résidentiels. Ils permettent une gestion efficace de l’énergie, soutiennent le stockage et garantissent la continuité de l’alimentation grâce à la fonction UPS.
Caractéristiques clés du produit :
- Haute autonomie énergétique – Maximisation de l’autoconsommation et soutien au stockage d’énergie.
- Fonctionnement silencieux – Conception sans ventilateur pour un fonctionnement sans bruit.
- Intégration intelligente – Collaboration avec des systèmes domotiques intelligents.
- Commutation UPS rapide – Commutation en moins de 10 ms pour une alimentation d’urgence fiable.
Pour qui est-ce un bon choix ?
Le GoodWe ET PLUS+ GW5-10KN-ET est la solution idéale pour les ménages et les utilisateurs commerciaux qui recherchent un système de gestion de l’énergie fiable et moderne. Il s’intègre parfaitement avec les batteries de stockage GoodWe, offrant une indépendance totale et une sécurité énergétique.
Datasheet Goodwe GW10KN-ET PLUS+ (16A)
datasheet-goodwe-gw10kn-et-plus-16a.pdf
| Spécifications techniques GOODWE GW5KN-ET PLUS – GW10KN-ET PLUS (16A) | ||||
|---|---|---|---|---|
| Paramètre | GW5KN-ET | GW6.5KN-ET | GW8KN-ET | GW10KN-ET |
| Paramètres d’entrée de la batterie | ||||
| Type de batterie | Li-Ion | Li-Ion | Li-Ion | Li-Ion |
| Tension nominale de la batterie (V) | 500 | 500 | 500 | 500 |
| Plage de tension de la batterie (V) | 180 ~ 600 | 180 ~ 600 | 180 ~ 600 | 180 ~ 600 |
| Tension de démarrage (V) | 180 | 180 | 180 | 180 |
| Nombre d’entrées de batterie | 1 | 1 | 1 | 1 |
| Intensité de charge continue max (A) | 25 | 25 | 25 | 25 |
| Intensité de décharge continue max (A) | 25 | 25 | 25 | 25 |
| Puissance de charge max (W) | 7500 | 8450 | 9600 | 10000 |
| Puissance de décharge max (W) | 7500 | 8450 | 9600 | 10000 |
| Paramètres d’entrée du réseau PV | ||||
| Puissance d’entrée max (W) | 7500 | 9700 | 12000 | 15000 |
| Tension d’entrée max (V) | 1000 | 1000 | 1000 | 1000 |
| Plage de tension fonctionnelle MPPT (V) | 200 ~ 850 | 200 ~ 850 | 200 ~ 850 | 200 ~ 850 |
| Tension de démarrage (V) | 180 | 180 | 180 | 180 |
| Tension d’entrée nominale (V) | 620 | 620 | 620 | 620 |
| Intensité d’entrée max sur MPPT (A) | 16 | 16 | 16 | 16 |
| Intensité de court-circuit max sur MPPT (A) | 21.2 | 21.2 | 21.2 | 21.2 |
| Nombre de MPPT | 2 | 2 | 2 | 2 |
| Nombre de chaînes de modules photovoltaïques par MPPT | 1 | 1 | 1 | 1 |
| Paramètres de sortie AC (réseau) | ||||
| Puissance de sortie nominale (W) | 5000 | 6500 | 8000 | 10000 |
| Puissance apparente de sortie nominale au réseau (VA) | 5000 | 6500 | 8000 | 10000 |
| Puissance apparente de sortie max au réseau (VA) | 5500 | 7150 | 8800 | 11000 |
| Puissance apparente max du réseau (VA) | 10000 | 13000 | 15000 | 15000 |
| Tension de sortie nominale (V) | 400 / 380, 3L / N / PE | 400 / 380, 3L / N / PE | 400 / 380, 3L / N / PE | 400 / 380, 3L / N / PE |
| Plage de tension de sortie (V) | 0 ~ 300 | 0 ~ 300 | 0 ~ 300 | 0 ~ 300 |
| Fréquence AC nominale (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Plage de fréquence AC (Hz) | 45 ~ 65 | 45 ~ 65 | 45 ~ 65 | 45 ~ 65 |
| Intensité de sortie AC au réseau (A) | 8.5 | 10.8 | 13.5 | 16.5 |
| Intensité AC du réseau (A) | 15.2 | 19.7 | 22.7 | 22.7 |
| Plage de régulation du facteur de puissance | ~1 (régulable de 0.8 à avance à 0.8 à retard) | ~1 (régulable de 0.8 à avance à 0.8 à retard) | ~1 (régulable de 0.8 à avance à 0.8 à retard) | ~1 (régulable de 0.8 à avance à 0.8 à retard) |
| Taux de distorsion harmonique THD | <3% | <3% | <3% | <3% |
| Paramètres de sortie AC (circuit de secours) | ||||
| Puissance apparente nominale de secours (VA) | 5000 | 6500 | 8000 | 10000 |
| Puissance apparente de sortie max sans réseau (VA) | 5000 (10000@60sec.) | 6500 (13000@60sec.) | 8000 (16000@60sec.) | 10000 (16500@60sec.) |
| Puissance apparente de sortie max avec réseau (VA) | 5000 | 6500 | 8000 | 10000 |
| Intensité de sortie max (A) | 8.5 | 10.8 | 13.5 | 16.5 |
| Tension de sortie nominale (V) | 400 / 380 | 400 / 380 | 400 / 380 | 400 / 380 |
| Fréquence de sortie nominale (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Distorsion THDv à la sortie (avec charge linéaire) | <3% | <3% | <3% | <3% |
| Efficacité | ||||
| Efficacité max | 98.0% | 98.0% | 98.2% | 98.2% |
| Efficacité européenne | 97.2% | 97.2% | 97.5% | 97.5% |
| Efficacité max de la batterie à pleine charge | 97.5% | 97.5% | 97.5% | 97.5% |
| Efficacité MPPT | 99.9% | 99.9% | 99.9% | 99.9% |
| Protections | ||||
| Détection de la résistance d’isolement PV | Intégré | Intégré | Intégré | Intégré |
| Surveillance du courant résiduel | Intégré | Intégré | Intégré | Intégré |
| Protection contre l’inversion de polarité dans le circuit DC | Intégré | Intégré | Intégré | Intégré |
| Protection contre l’île | Intégré | Intégré | Intégré | Intégré |
| Protection contre les surintensités dans le circuit AC | Intégré | Intégré | Intégré | Intégré |
| Protection contre les courts-circuits dans le circuit AC | Intégré | Intégré | Intégré | Intégré |
| Protection contre les surtensions dans le circuit AC | Intégré | Intégré | Intégré | Intégré |
| Interrupteur de séparation DC | Intégré | Intégré | Intégré | Intégré |
| Limiteur de surtension dans le circuit DC | Type II | Type II | Type II | Type II |
| Limiteur de surtension dans le circuit AC | Type III | Type III | Type III | Type III |
| Désactivation à distance | Intégré | Intégré | Intégré | Intégré |
| Informations générales | ||||
| Plage de température de fonctionnement (°C) | -35 ~ +60 | -35 ~ +60 | -35 ~ +60 | -35 ~ +60 |
| Humidité relative | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% |
| Hauteur de fonctionnement max par rapport au niveau de la mer (m) | 4000 | 4000 | 4000 | 4000 |
| Méthode de refroidissement | Convection naturelle | Convection naturelle | Convection naturelle | Convection naturelle |
| Affichage | LED, APP | LED, APP | LED, APP | LED, APP |
| Communication avec le BMS | RS485, CAN | RS485, CAN | RS485, CAN | RS485, CAN |
| Communication avec le compteur | RS485 | RS485 | RS485 | RS485 |
| Communication avec le portail | WiFi / WiFi + LAN (Optionnel) / 4G (Optionnel) | WiFi / WiFi + LAN (Optionnel) / 4G (Optionnel) | WiFi / WiFi + LAN (Optionnel) / 4G (Optionnel) | WiFi / WiFi + LAN (Optionnel) / 4G (Optionnel) |
| Poids (kg) | 24 | 24 | 24 | 24 |
| Dimensions (l × h × p mm) | 415 × 516 × 180 | 415 × 516 × 180 | 415 × 516 × 180 | 415 × 516 × 180 |
| Topologie | Non isolé | Non isolé | Non isolé | Non isolé |
| Consommation d’énergie la nuit (W) | <15 | <15 | <15 | <15 |
| Degré de protection IP | IP66 | IP66 | IP66 | IP66 |
| Méthode de montage | Montage mural | Montage mural | Montage mural | Montage mural |
