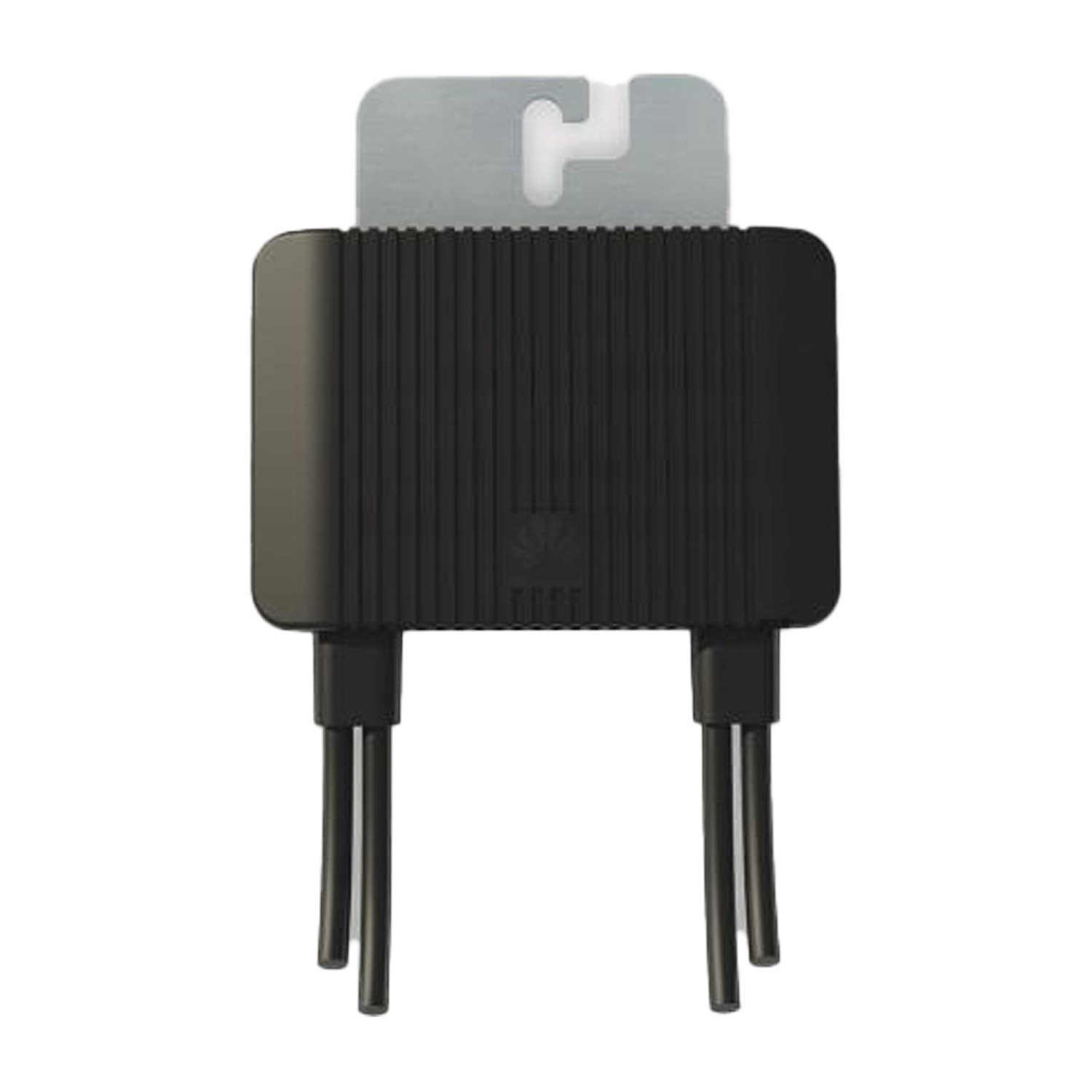

Optimiseur HUAWEI MERC1300W-P Câble court
| Fabricant | |
|---|---|
| Application | |
| Puissance nominale d’entrée | |
| Courant de court-circuit maximal | |
| Courant de sortie maximal | |
| Tension de sortie maximale | |
| Efficacité maximale | |
| Longueur du câble | |
| Méthode de fixation | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Poids | 1,212 kg |
| CN | 90308900 |
Brut
Détails du produit
| Fabricant | |
|---|---|
| Application | |
| Puissance nominale d’entrée | |
| Courant de court-circuit maximal | |
| Courant de sortie maximal | |
| Tension de sortie maximale | |
| Efficacité maximale | |
| Longueur du câble | |
| Méthode de fixation | |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Poids | 1,212 kg |
| CN | 90308900 |
Optimiseur de puissance intelligent Huawei MERC-1100/1300W-P
Le contrôleur de module intelligent Huawei MERC-1100/1300W-P est un optimiseur de puissance de nouvelle génération, conçu pour maximiser le rendement énergétique et garantir le plus haut niveau de sécurité des installations photovoltaïques. Grâce à sa compatibilité avec des modules de forte puissance et à ses fonctions de diagnostic avancées, il constitue une solution d’avenir aussi bien pour les systèmes commerciaux que pour les installations domestiques exigeantes.
Principales caractéristiques du Huawei MERC-1100/1300W-P :
- Fonctions de sécurité avancées : L’appareil assure une sécurité maximale grâce à la localisation précise des défauts d’arc (Arc Fault Pinpoint Positioning), à la détection de la température et à une fonction d’arrêt sécurisé qui abaisse la tension à 1 V.
- Grande compatibilité et puissance : Il prend en charge des modules d’une puissance d’entrée jusqu’à 1300 W et un courant pouvant atteindre 20 A, garantissant une compatibilité totale avec les panneaux photovoltaïques haute performance disponibles sur le marché.
- Flexibilité de conception pour le secteur C&I : Permet de créer des chaînes de modules plus longues, ce qui est particulièrement avantageux dans les scénarios commerciaux et industriels (C&I), simplifiant la conception et réduisant les coûts d’installation.
- Installation rapide et rendement élevé : Le mappage automatique des modules en moins de 5 secondes accélère considérablement la mise en service, et un rendement maximal de 99,5 % minimise les pertes d’énergie.
- Robustesse et fiabilité totales : Bénéficie d’un indice de protection IP68, garantissant une étanchéité totale à la poussière et à l’eau, pour un fonctionnement durable et sans panne quelles que soient les conditions climatiques.
Pour qui est-ce un bon choix ?
Il s’agit d’une solution idéale pour les investisseurs et les installateurs de systèmes photovoltaïques dans le secteur commercial et industriel (C&I), où la flexibilité de conception (chaînes plus longues) et les normes de sécurité les plus élevées sont essentielles. Il convient également parfaitement aux installations domestiques avancées, notamment avec des modules modernes de forte puissance. Grâce à des fonctions telles que le positionnement des défauts et la mise hors tension sécurisée, l’optimiseur Huawei assure un contrôle total du système et une tranquillité d’esprit pour les années à venir.
| Paramètre | MERC-1100W-P | MERC-1300W-P |
|---|---|---|
| Entrée | ||
| Puissance d’entrée DC nominale (W)¹ | 1100 | 1300 |
| Tension d’entrée maximale (V) | 125 | 125 |
| Plage de tension de fonctionnement MPPT (V) | 12,5 – 105 | 12,5 – 105 |
| Courant de court-circuit maximal (Isc) (A) | 20 | 20 |
| Rendement maximal (%) | 99,5 % | 99,5 % |
| Rendement pondéré (%) | 99,0 % | 99,0 % |
| Catégorie de surtension | II | II |
| Sortie | ||
| Tension de sortie maximale (V) | 80 | 80 |
| Courant de sortie maximal (A) | 22 | 22 |
| Bypass de sortie² | Oui | Oui |
| Tension de sortie lorsque l’optimiseur est désactivé (V)³ | 1 | 1 |
| Conformité aux normes | ||
| Sécurité | IEC62109-1 (sécurité de classe II) | IEC62109-1 (sécurité de classe II) |
| RoHS | Oui | Oui |
| Données générales | ||
| Dimensions (Larg. x Haut. x Prof.) (mm) | 149 x 104 x 49 | 149 x 104 x 49 |
| Poids (avec câbles) (kg) | 1,05 | 1,05 |
| Élément de fixation (optionnel) | Plaque de cadre du module PV, vis en T | Plaque de cadre du module PV, vis en T |
| Connecteur d’entrée | MC4 | MC4 |
| Longueur du câble d’entrée (m) | 0,1 (version avec câble d’entrée court)⁴ | 0,1 (version avec câble d’entrée court)⁴ |
| Connecteur de sortie | MC4 | MC4 |
| Longueur du câble de sortie (m) | 0,1 (+), 5,1 (-) (version avec câble d’entrée court)⁴ | 0,1 (+), 5,1 (-) (version avec câble d’entrée court)⁴ |
| Plage de température/humidité de fonctionnement | -40 °C à +85 °C⁵ / 0 % – 100 % HR | -40 °C à +85 °C⁵ / 0 % – 100 % HR |
| Indice de protection | IP68 | IP68 |
| Onduleurs compatibles | SUN2000-8/10/12/15/17/20KTL-M2 SUN2000-20/29.9/30/36/40KTL-M3 SUN2000-12/15/17/20/23/25KTL-M5 SUN2000-50KTL-M3 |
|
Configuration de chaîne (configuration complète de l’optimiseur)
| Onduleur | Nombre minimum d’optimiseurs par chaîne | Nombre maximum d’optimiseurs par chaîne | Nombre de chaînes recommandé par onduleur | Puissance DC maximale par chaîne (W) |
|---|---|---|---|---|
| SUN2000-12-20KTL-M2 | 6 | 25 | 12KTL : 1, 15-20KTL : 2 | 20 000 |
| SUN2000-12-25KTL-M5 | 6 | 25 | 12KTL : 1, 15-25KTL : 2 | 20 000 |
| SUN2000-20-40KTL-M3 | 6 | 25 | 30/36KTL : 3, 40KTL : 4 | 20 000 |
| SUN2000-50KTL-M3 | 6 | 20 | 4 | 20 000 |
*1 La puissance nominale des modules dans les conditions standard d’essai (STC) ne doit pas dépasser la puissance d’entrée DC nominale des optimiseurs. La puissance du module peut être supérieure de 5 % à la puissance nominale de l’optimiseur.
*2 Les optimiseurs défectueux seront contournés afin que les autres optimiseurs et onduleurs ne soient pas affectés par la panne.
*3 Lorsque la sortie de l’optimiseur est ouverte ou que l’onduleur connecté à l’optimiseur est éteint, la tension de sortie par défaut de l’optimiseur est de 1 V DC.
*4 Pour la version avec câble d’entrée court (câble d’entrée 0,1 m (+/-), câble de sortie 0,1 m (+), 5,1 m (-)), assurez-vous que les câbles des modules PV sont suffisamment longs pour les connecter aux optimiseurs. Une version avec câble d’entrée long est disponible sur demande.
*5 Lorsque la température de fonctionnement de l’optimiseur est comprise entre 70 °C et 85 °C, l’optimiseur peut se couper par protection contre la surchauffe et déclencher une alarme. Après que la température soit retombée à 70 °C ou en dessous, l’optimiseur reprendra automatiquement son fonctionnement sans risque d’endommagement.
