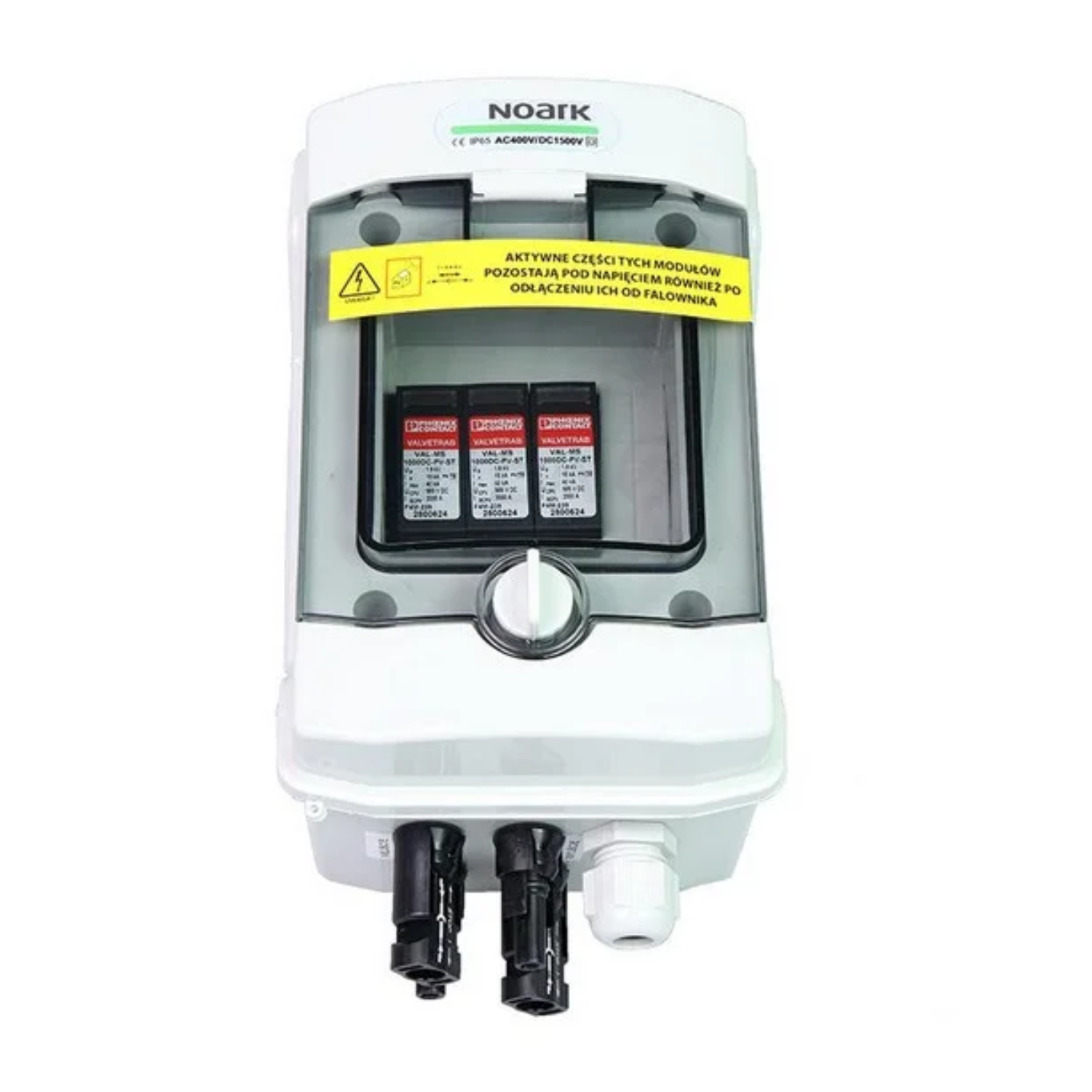

Tableau de distribution – NOARK – SH-5 CC
Détails du produit
| Poids | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Série Standard
Le parafoudre modulaire SH-5 DC de la série Standard de Noark a été conçu pour protéger les installations photovoltaïques contre les surtensions. Équipé de dispositifs de protection avancés de type T1/T2, il offre un haut niveau de sécurité et une fiabilité de fonctionnement en conditions difficiles, attestés par un indice de protection IP65 et une résistance aux rayons UV.
Principales caractéristiques du Noark SH-5 DC Série Standard :
- Protection contre les surtensions efficace de type T1/T2 grâce au parafoudre PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Courant de décharge maximal Imax de 40 kA (8/20 μs) et courant nominal In de 15 kA (8/20 μs).
- Temps de réponse rapide ≤ 25 ns, minimisant le risque d’endommagement des équipements protégés.
- Boîtier modulaire robuste avec indice de protection IP65, résistant aux rayons UV et aux chocs (IK08).
- Tension d’isolement nominale U : 400 V AC, 1500 V DC, fonctionnement possible de -25 °C à +60 °C.
- Prêt à être raccordé avec connecteurs MC4 Stäubli préinstallés en usine et garantie de 5 ans.
Pour qui est-ce un bon choix ?
Le Noark SH-5 DC Série Standard est la solution idéale pour les installateurs de systèmes photovoltaïques à la recherche d’une protection fiable et facile à installer pour des installations fonctionnant sous haute tension continue. Il convient parfaitement aux applications résidentielles comme commerciales, où la sécurité et la longévité des équipements protégés contre les surtensions sont essentielles.
| Paramètre | SH-5 DC |
|---|---|
| DONNÉES D’ENTRÉE DE L’ACCUMULATEUR | |
| Nombre d’entrées | sorties de la chaîne PV | 1 | 1 |
| Nombre de pôles | 4 |
| Type de raccordement | Connecteurs MC4 Stäubli |
| Modèle | PHS 4 T |
| PARAMÈTRES DE BASE CÔTÉ DC | |
| Nombre | Type de parafoudre DC | Type | 1 | Phoenix | T1/T2 |
| PARAMÈTRES ÉLECTRIQUES ET MÉCANIQUES DU BOÎTIER | |
| Dimensions du boîtier sans presse-étoupes ni MC4 (L|l|H) (mm) | 120.00 | 128.00 | 201.00 |
| Conforme à | EN 60670-1, EN 62208 |
| Indice de protection | IP65 |
| Classe de protection | II |
| Tension nominale d’isolement U₁ (V) | 400 V AC, 1500 V DC |
| Essai au fil incandescent (°C) | 650°C |
| Résistance aux chocs | IK08 |
| Résistance aux UV | Oui |
| Plastique recyclable | sans halogènes |
| Température de fonctionnement (°C) | -25°C – +60°C |
| Parafoudre DC (SPD) utilisé | |
| Fabricant | PHOENIX |
| Modèle | VAL-MS-T1/T2-1000DC-PV/2+V |
| Protection contre les surtensions | T1 / T2 |
| Tension de fonctionnement à vide Uocstc (V) | ≤ 975 V DC |
| Courant de décharge maximal Imax (8/20) µs (kA) | 40 kA |
| Temps de réponse tA (ns) | ≤ 25 ns |
| Courant d’essai de foudre (10/350) µs, charge (As) | 2,5 As |
| Courant d’essai de foudre (10/350) µs, énergie spécifique (kJ/Ω) | 6,25 kJ/Ω |
| Courant d’essai de foudre (10/350) µs, valeur crête limp (kA) | 5 kA |
| Courant total évacué Itotal (8/20) µs (kA) | 40 kA |
| Courant total évacué Itotal (10/350) µs (kA) | 5 kA |
| Résistance d’isolement Riso (GΩ) | > 5 GΩ (à 500 V DC) |
| Courant de décharge nominal In (8/20) µs (kA) | 15 kA |
| Courant nominal de charge I (A) | 80 A |
| Courant de service permanent ICPV (µA) | < 20 µA DC |
| Tension continue maximale Ucpv (V) | 1170 V DC |
| Résistance aux courts-circuits IsCPV (kA) | 2000 A |
| Tension résiduelle Ures (kV) | ≤ 3,5 kV (à In) |
| – | ≤ 2,9 kV (à 5 kA) |
| – | ≤ 3,2 kV (à 10 kA) |
| – | ≤ 3,7 kV (à 20 kA) |
| – | ≤ 4,1 kV (à 30 kA) |
| – | ≤ 4,6 kV (à 40 kA) |
| Courant du conducteur de protection IPE (µA) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Niveau de protection Up (kV) | ≤ 3,5 kV |
| Consommation en veille Pc (mVA) | ≤ 25 mVA |
| Configuration de connexion | Configuration en Y |
ATTENTION ! LES PARTIES ACTIVES DE CES MODULES RESTENT SOUS TENSION MÊME APRÈS LEUR DÉBRANCHEMENT DE L’ONDULEUR.
