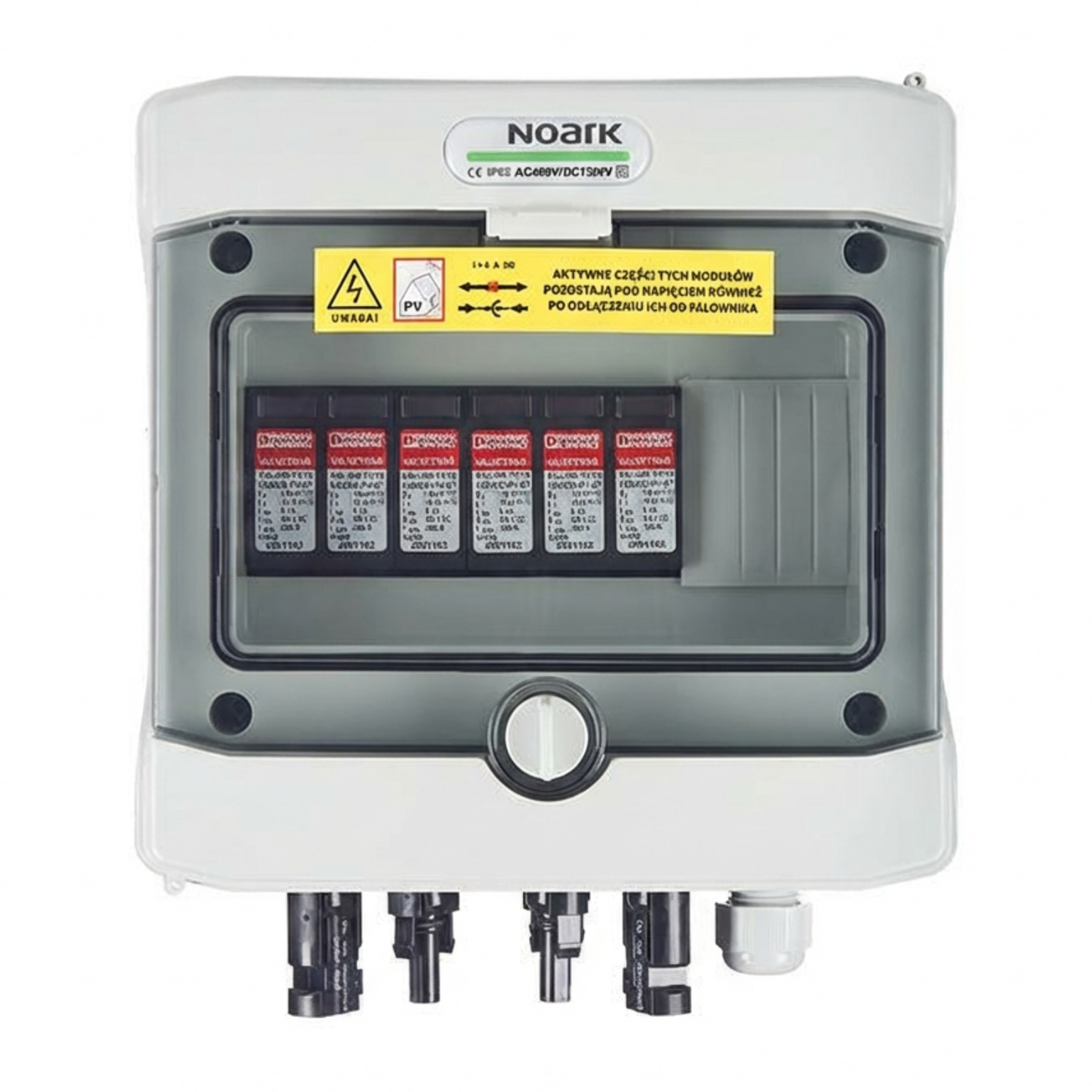

Tableau de distribution – NOARK – SH-6 DC
Détails du produit
| Poids | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Série Standard
Le boîtier de raccordement Noark SH-6 DC est une solution étanche conçue pour les installations photovoltaïques. Il offre un indice de protection élevé IP65 et une classe de protection II, ce qui en fait un choix idéal pour les systèmes exigeant fiabilité et sécurité. Sa conception modulaire permet une adaptation flexible aux besoins de l’installation.
Caractéristiques principales du boîtier de raccordement étanche Noark SH-6 DC :
- Conception modulaire avec 8 emplacements pour modules, pour une flexibilité de configuration.
- Bornes de raccordement MC4 intégrées facilitant l’installation.
- Indice de protection IP65 assurant une résistance à la poussière et à l’eau.
- Classe de protection II pour une sécurité accrue des utilisateurs.
- Équipé d’un parafoudre DC de type 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Porte transparente permettant une inspection rapide.
Pour qui est-ce un bon choix ?
Le boîtier Noark SH-6 DC est un excellent choix pour les installateurs de systèmes photovoltaïques, qu’ils prévoient ou non une protection contre la foudre. Sa construction étanche et son indice de protection IP65 le rendent adapté au montage en saillie en extérieur. C’est une solution idéale pour les installations résidentielles et commerciales où la sécurité et la fiabilité sont des priorités.
| Paramètre | PHS 8T |
|---|---|
| PARAMÈTRES ÉLECTRIQUES ET MÉCANIQUES DU BOÎTIER | |
| Modèle | PHS 8T |
| Nombre de modules | 8 |
| Conforme à | EN 60670-1, EN 62208 |
| Degré de protection | IP65 |
| Classe de protection | II |
| Tension d’isolement nominale (Ui) | 690 V AC, 1000 V DC |
| Essai au fil incandescent | 650°C |
| Résistance aux chocs | IK08 |
| Plastique recyclable | sans halogène |
| Connexions utilisées | 2 x chaîne de modules pour 2 MPPT, 2 x parafoudres DC de type 1+2, Prêt à brancher, Conception modulaire, Connecteurs MC4 |
| Porte | transparente |
| Couleur | blanc |
| PARAFOUDRE DC UTILISÉ | |
| Fabricant/modèle | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Protection contre les surtensions | Type 1+2 |
| Tension continue permanente maximale UCPV | 1050 V DC |
| Tenue aux courts-circuits I SCPV | 2000 A |
| Courant de service permanent ICPV | <20 µA |
| Courant nominal de charge IL | 80 A |
| Courant du conducteur de protection IPE | <=20 µA DC, <=250 µA AC |
| Consommation en veille PC | <25 mVA |
| Courant nominal d’écoulement (8/20) us | 15 kA |
| Courant maximal de décharge Imax (8/20) us | 40 kA |
| Courant d’impact de foudre (10/350) us, charge | 2,5 As |
| Courant d’impact de foudre (10/350) us, énergie spécifique | 6,25 kJ/ΩM |
| Courant d’impact de foudre (10/350) us, valeur crête Limp | 5 kA |
| Courant total évacué Itotal (8/20) us | 40 kA |
| Courant total évacué Itotal (10/350) us | 5 kA |
| Niveau de protection Up | <= 3,5 kV |
| Tension résiduelle Ures | <= 3,5 kV (à In), <= 2,9 kV (à 5kA), <= 3,2 kV (à 10kA), <= 3,7 kV (à 20kA), <= 4,1 kV (à 30kA), <= 4,6 kV (à 40kA) |
| Temps de réponse tA | <= 25ns |
| Résistance d’isolement Riso | <= 5 Giga Ω (à 500 VDC) |
