SOLAX AELIO-P50B200
SKU: F20S302
EAN: 2010000032633
| Fabricant | |
|---|---|
| AFCI | |
| Profondeur nette | |
| Courant de sortie maximal | |
| Puissance nominale | |
| MPPT | |
| Capacité | |
| Courant de charge | |
| Courant de décharge | |
| Largeur nette | |
| Hauteur nette | |
| Garantie | |
| CN | 85076000 |
Prix net
58 222,70 €
Brut
Brut
Karta katalogowa Solax AELIO-P50B100 - P60B200
Solax-AELIO-P50B100-P60B200-Karta-katalogowa-1.pdf
Détails du produit
| Fabricant | |
|---|---|
| AFCI | |
| Profondeur nette | |
| Courant de sortie maximal | |
| Puissance nominale | |
| MPPT | |
| Capacité | |
| Courant de charge | |
| Courant de décharge | |
| Largeur nette | |
| Hauteur nette | |
| Garantie | |
| CN | 85076000 |
Délai de réalisation de la commande : 60/90 jours

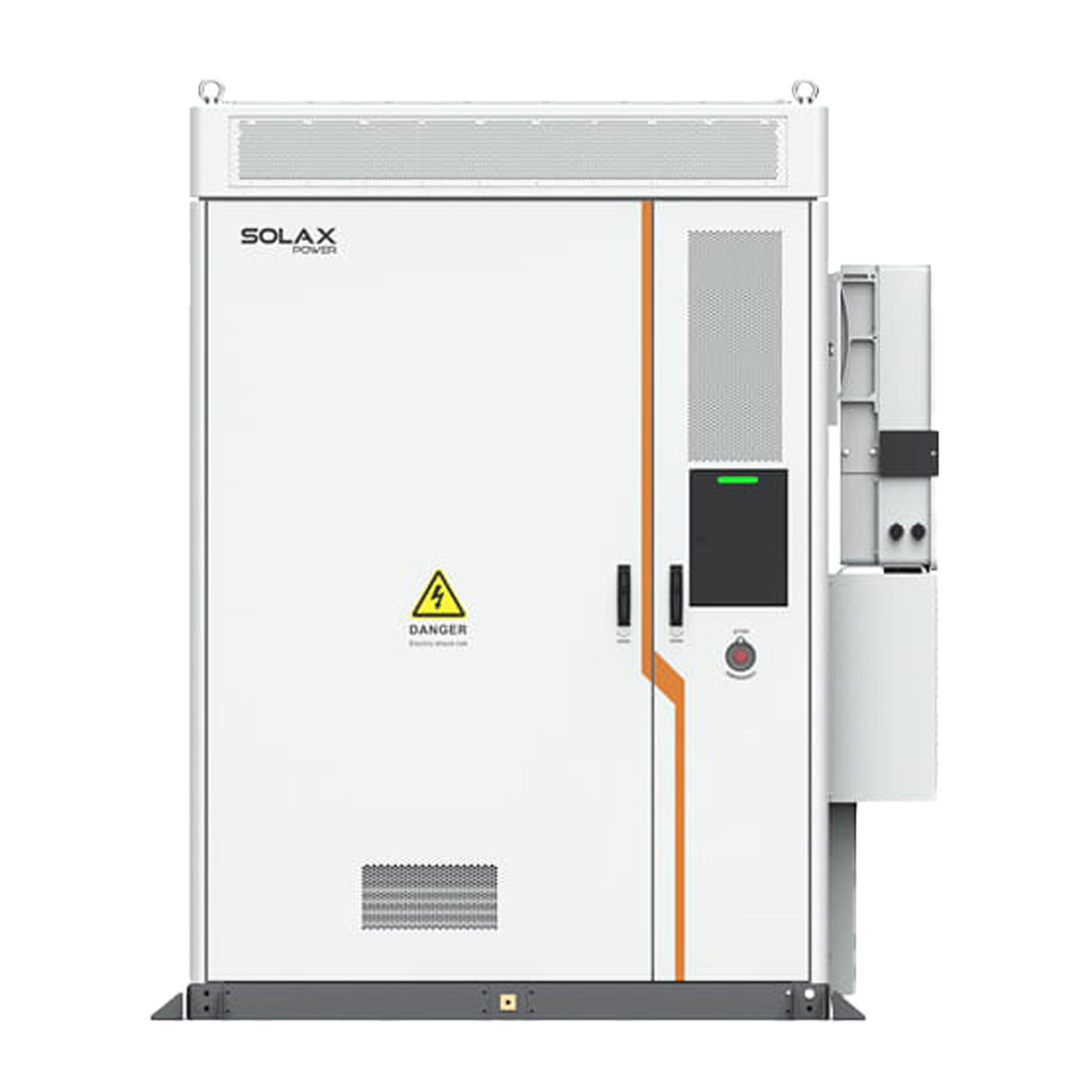

Armoire hybride ESS SolaX Power Série ESS-AELIO
L’armoire hybride ESS-AELIO de SolaX Power est un système de stockage d’énergie avancé, conçu pour la gestion intelligente et l’optimisation de la consommation d’énergie dans les logements de grande taille et les applications commerciales. Elle combine un onduleur triphasé haute performance (de 50 kW ou 60 kW) avec une batterie de grande capacité (jusqu’à 200 kWh par armoire, extensible au niveau du MWh), offrant fiabilité, sécurité et flexibilité pour s’adapter à des besoins variés.
Caractéristiques principales de l’armoire hybride ESS SolaX Power Série ESS-AELIO :
- Gestion intelligente de l’énergie : Algorithmes avancés basés sur l’intelligence artificielle (AI) assurant une grande précision de l’état de charge (SOC), compatibilité avec les centrales virtuelles (VPP via SolaX Cloud, OpenADR) ainsi que les fonctions Smart Schedule et Smart Scene pour optimiser la consommation d’énergie.
- Haute performance et évolutivité du système : Onduleur de 50 kW ou 60 kW, capacité de l’armoire batterie jusqu’à 200 kWh (LFP) avec extension modulaire possible au niveau du MWh, et option de surdimensionnement de la puissance d’entrée PV jusqu’à 200 %.
- Sécurité et fiabilité complètes : Protection incendie à quatre niveaux, indice de protection élevé (IP66 pour l’onduleur, IP55 pour l’armoire), parafoudres SPD de type II intégrés (côté AC et DC) et protection contre les arcs électriques (AFCI) en option.
- Flexibilité de fonctionnement et adaptation : Fonctionnement en mode on-grid et off-grid (alimentation de secours EPS), prise en charge d’une sortie triphasée déséquilibrée et conception extensible avec options modulaires de capacité pour une expansion aisée.
- Performance photovoltaïque optimisée : Recherche globale du point de puissance maximale (MPP) pour maximiser la production d’énergie et prise en charge jusqu’à 6 trackers MPP avec un courant d’entrée maximal de 40 A par tracker (selon le modèle), permettant une exploitation efficace de grandes installations PV.
Pour qui est-ce un bon choix ?
L’armoire hybride SolaX Power ESS-AELIO est un excellent choix pour les propriétaires de grandes résidences, les petites et moyennes entreprises et d’autres entités recherchant une solution complète et évolutive de gestion de l’énergie. Grâce à ses fonctions intelligentes, sa haute performance, ses protections avancées et sa capacité à fonctionner en mode on-grid et off-grid, ce système permet de maximiser l’autoconsommation, d’assurer la continuité de l’alimentation et de participer activement aux systèmes énergétiques modernes, tels que les centrales virtuelles (VPP).
Karta katalogowa Solax AELIO-P50B100 - P60B200
Solax-AELIO-P50B100-P60B200-Karta-katalogowa-1.pdf
| Paramètre | AELIO-P50B100 (Armoire) | AELIO-P50B200 (Armoire) | AELIO-P60B100 (Armoire) | AELIO-P60B200 (Armoire) | X3-AELIO-49.9K (Onduleur) | X3-AELIO-49.9K-P (Onduleur) | X3-AELIO-50K (Onduleur) | X3-AELIO-60K (Onduleur) | X3-AELIO-61K (Onduleur) | |
|---|---|---|---|---|---|---|---|---|---|---|
| Côté DC (Armoire) | ||||||||||
| Puissance PV maximale recommandée (kWp) | 100 | 100 | 120 | 120 | ||||||
| Tension d’entrée PV maximale (V) | 1000 | |||||||||
| Tension de démarrage (V) | 200 | |||||||||
| Tension d’entrée PV nominale (V) | 650 | |||||||||
| Plage de tension MPPT (V) | 160 – 950 | |||||||||
| Nombre de trackers MPP / chaînes par tracker MPP | 5/2 | 5/2 | 6/2 | 6/2 | ||||||
| Courant d’entrée max par MPPT (A) | 40 | |||||||||
| Courant de court-circuit ISC du panneau PV par MPPT (A) | 50 | |||||||||
| Côté AC (Armoire) | ||||||||||
| Puissance de sortie nominale (kW) | 50 | 50 | 60 | 60 | ||||||
| Courant de sortie nominal (A) | 72,2 | 72,2 | 86,6 | 86,6 | ||||||
| Puissance apparente maximale (kVA) | 55 | 55 | 66 | 66 | ||||||
| Courant de sortie continu maximal (A) | 83,6 | 83,6 | 100,3 | 100,3 | ||||||
| Tension AC nominale (V) | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | |||||||||
| Fréquence AC nominale (Hz) | 50 Hz / 60 Hz | |||||||||
| Plage réglable du facteur de puissance | -1 (de 0,8 en retard à 0,8 en avance) | |||||||||
| THDi (à puissance nominale) (%) | < 3% | |||||||||
| Côté batterie (Armoire) | ||||||||||
| Type de batterie | LFP/280Ah | |||||||||
| Capacité nominale de la batterie (kWh) | 100 | 200 | 100 | 200 | ||||||
| Tension nominale de la batterie (V) | 358,4 | 716,8 | 358,4 | 716,8 | ||||||
| Plage de tension de la batterie (V) | 280 – 408,8 | 560 – 817,6 | 280 – 408,8 | 560 – 817,6 | ||||||
| Courant nominal de charge/décharge (A) | 140 | |||||||||
| Courant max de charge/décharge (A) | 160 A (80 A × 2) | |||||||||
| GÉNÉRAL (Armoire) | ||||||||||
| Dimensions (avec onduleur) (L x H x P) (mm) | 1310 × 2300 × 1140 | 2070 × 2420 × 1200 | 1310 × 2300 × 1140 | 2070 × 2420 × 1200 | ||||||
| Dimensions (sans onduleur) (L x H x P) (mm) | 1020 × 2300 × 1150 | 1680 × 2420 × 1200 | 1020 × 2300 × 1150 | 1680 × 2420 × 1200 | ||||||
| Poids (avec onduleur) (kg) | 1600 | 2800 | 1600 | 2800 | ||||||
| Poids (sans onduleur) (kg) | 1500 | 2700 | 1500 | 2700 | ||||||
| Plage de température ambiante en fonctionnement (°C) | -30 – 55°C | -30 – 50°C | -30 – 55°C | -30 – 50°C | ||||||
| Humidité relative (%) | 0 – 95% RH (sans condensation) | |||||||||
| Altitude de fonctionnement maximale (m) | 3000 | |||||||||
| Concept de refroidissement | Refroidissement intelligent par air | |||||||||
| Indice de protection | Armoire : IP55; Onduleur : IP66 | |||||||||
| Protection incendie | Aérosol (optionnel : Novec1230) / Eau | |||||||||
| Topologie | Non isolée | |||||||||
| Normes | IEC62619, IEC63056:2000, IEC61000, IEC62477-1, UN38.3 | |||||||||
| ENTRÉE ET SORTIE AC (RÉSEAU) (Onduleur) | ||||||||||
| Puissance de sortie nominale (kW) | 49,9 | 49,9 | 50 | 60 | 61 | |||||
| Courant de sortie nominal (A) | 72,3 | 72,0 | 72,5 | 87,0 | 88,4 | |||||
| Puissance apparente maximale de sortie (kVA) | 49,9 | 49,9 | 55 | 66 | 66 | |||||
| Courant de sortie continu maximal (A) | 83,2 | 76,0 | 83,3 | 100,0 | 100,0 | |||||
| BATTERIE (Onduleur) | ||||||||||
| Type de batterie | Lithium | |||||||||
| Plage de tension de la batterie (V) | 180 – 820 | |||||||||
| Courant max de charge/décharge (A) | 160 A (80 A × 2) | |||||||||
| SORTIE EPS (HORS RÉSEAU) (Onduleur) | ||||||||||
| Tension/fréquence nominale de sortie EPS (V, Hz) | 230 / 400 V, 220 / 380 V, 50 Hz / 60 Hz | |||||||||
| Puissance de sortie nominale EPS (kVA) | 49,9 | 49,9 | 50,0 | 60,0 | 61,0 | |||||
| Puissance de crête de sortie EPS (kVA, s) | 75 kVA, 10s | 75 kVA, 10s | 55 kVA, continu | 66 kVA, continu | 66 kVA, continu | |||||
| RENDEMENT (Onduleur) | ||||||||||
| Rendement maximal (%) | 98,0% | |||||||||
| Rendement européen (%) | 97,2% | |||||||||
| GÉNÉRAL (Onduleur) | ||||||||||
| Poids net (kg) | < 100 | < 105 | < 100 | < 105 | < 105 | |||||
| Concept de refroidissement | Refroidissement intelligent par air | |||||||||
| Interfaces de communication | RS485, CAN, commande impulsionnelle, DI, DO | |||||||||
| Topologie | Non isolée | |||||||||
| Certificats et approbations | CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR | |||||||||
| PROTECTIONS (Onduleur) | ||||||||||
| Protection contre surtension/sous-tension | Oui | |||||||||
| Protection d’isolation DC | Oui | |||||||||
| Protection contre l’inversion de polarité DC | Oui | |||||||||
| Surveillance du réseau | Oui | |||||||||
| Surveillance de l’injection DC | Oui | |||||||||
| Surveillance du courant de retour | Oui | |||||||||
| Détection du courant résiduel | Oui | |||||||||
| Protection contre la surtempérature | Oui | |||||||||
| Méthode active de prévention de l’îlotage | Décalage de fréquence | |||||||||
| Protection contre les surtensions (DC / AC) | DC : Type II, AC : Type II | |||||||||
| Disjoncteur de protection contre les arcs électriques (AFCI) | Oui | |||||||||
| Alimentation auxiliaire AC (APS) | Intégré | |||||||||
| ENSEMBLE HYBRIDE ESS ARMOIRE (TB-HR140) | ||||||||||
| Type de batterie | LFP 280Ah | |||||||||
| Capacité de la batterie (kWh) | 14,3 | |||||||||
| Configuration de la batterie | 1P16S | |||||||||
| Tension nominale de la batterie (V) | 51,2 | |||||||||
| Plage de tension de la batterie (V) | 40 – 58,4 | |||||||||
| Poids (kg) | 115 | |||||||||
| Taux de charge/décharge | ≤ 0,5 C | |||||||||
| Dimensions (L x H × P) (mm) | 461 x 228 × 778 | |||||||||
| Plage de température de fonctionnement (°C) | -20 – 53°C | |||||||||
| Humidité relative (%) | 0 – 95% RH (sans condensation) | |||||||||
| Altitude de fonctionnement maximale (m) | 3000 | |||||||||
| Indice de protection (IP) | IP20 | |||||||||
| Communication avec le PCS | CAN | |||||||||
Remarques :
- ① La tension d’entrée maximale est la limite supérieure de la tension CC. Toute tension CC d’entrée supérieure risquerait d’endommager l’onduleur.
- ② Une tension d’entrée dépassant la plage de tension MPPT peut déclencher la protection de l’onduleur.
- ③ Le courant Isc pour une seule chaîne d’entrée PV est de 35 A.
