SOLAX BMS Boîtier parallèle G2 (pour T30)
Brut
Détails du produit

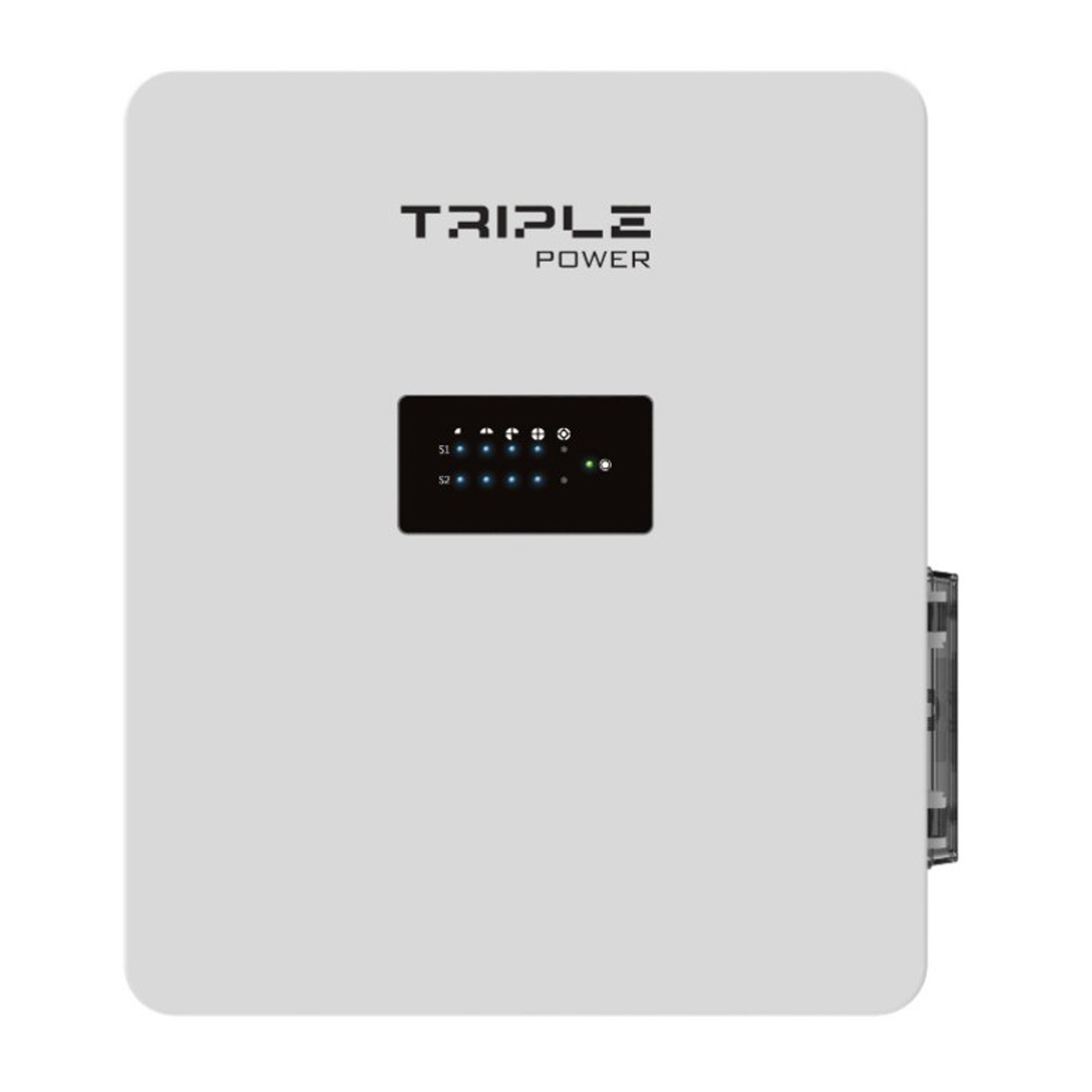

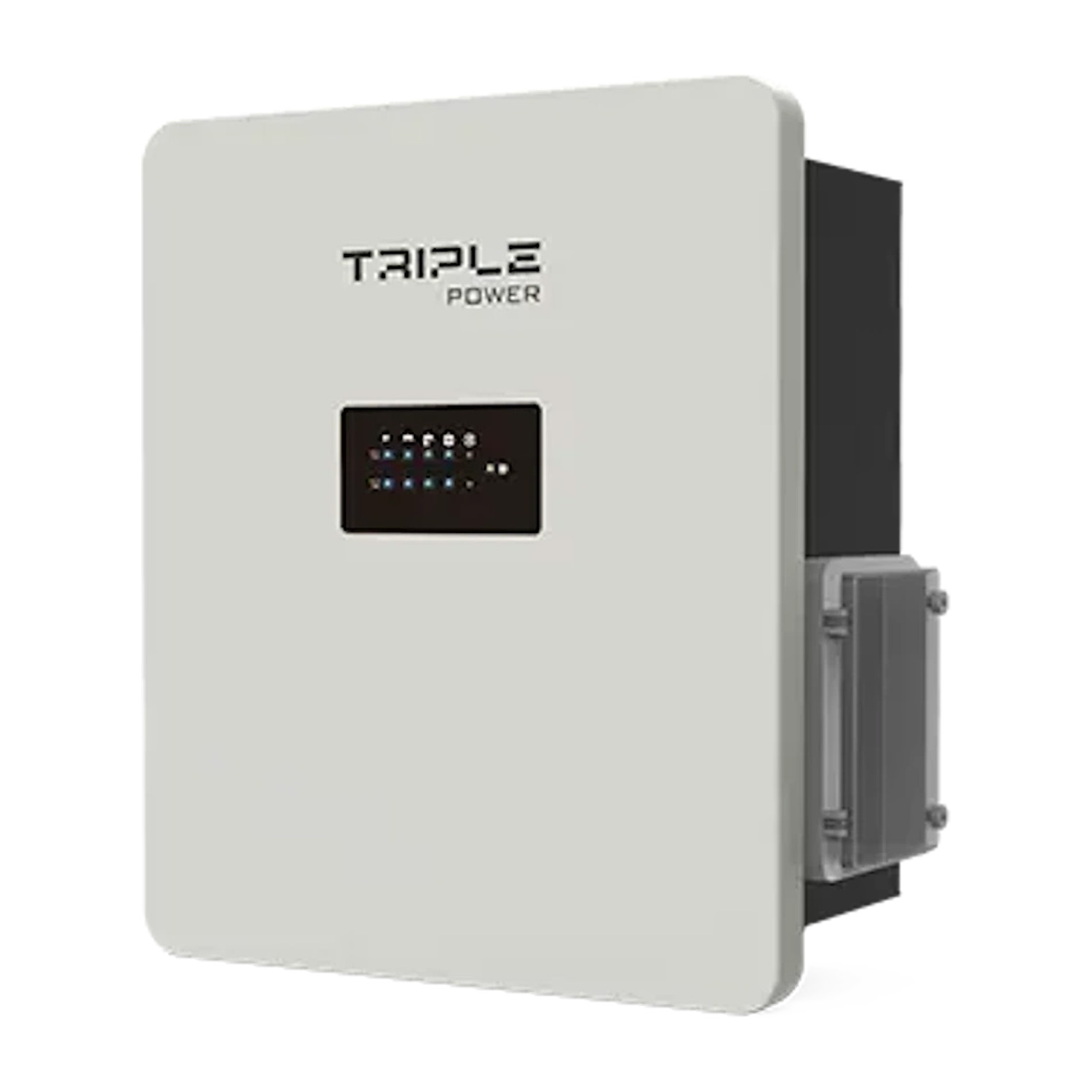

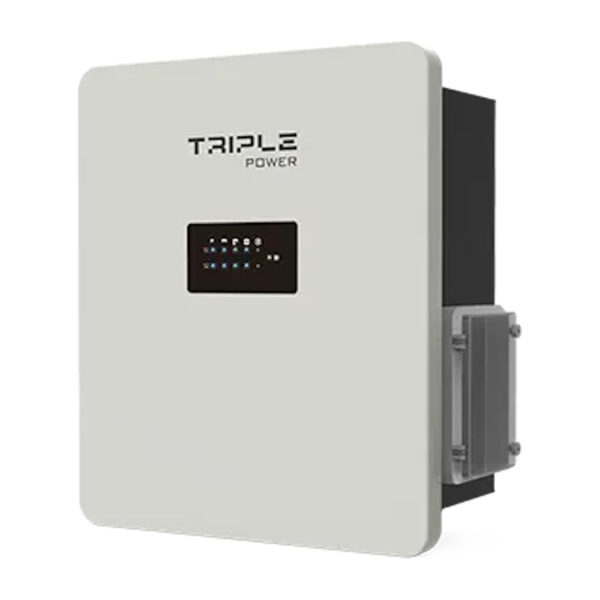

Module d’extension de stockage d’énergie BMS-Parallel Box-II
Le BMS-Parallel Box-II est un module innovant qui permet d’étendre facilement et efficacement les systèmes de stockage d’énergie basés sur les batteries T-BAT H 5.8. Il permet de connecter un plus grand nombre de batteries aux onduleurs hybrides des séries X1 et X3, augmentant significativement la capacité de stockage. Sa conception unique à deux circuits améliore la fiabilité et prolonge la durée de vie de l’ensemble du système.
Principales caractéristiques du BMS-Parallel Box-II :
- Augmentation de la capacité de stockage : Permet de connecter jusqu’à 8 batteries T-BAT H 5.8 à un onduleur X3-Hybrid ou jusqu’à 6 batteries à un onduleur X1-Hybrid, créant d’importantes banques d’énergie.
- Plus grande fiabilité et longévité : Crée deux circuits de batteries parallèles et indépendants, ce qui évite les interruptions du système en cas de défaillance de l’un d’eux et assure une usure homogène des cellules.
- Installation simplifiée : Remplace la fonction du module BMS maître, de sorte que l’extension du système ne nécessite pas de composants supplémentaires complexes.
- Signalisation de fonctionnement intuitive : Équipé d’indicateurs LED lisibles, indiquant séparément le mode de fonctionnement et le niveau de charge (25 %, 50 %, 75 %, 100 %) pour chacun des deux circuits de batteries.
- Haute résistance : Bénéficie d’un indice de protection IP55, offrant une protection contre la poussière et les jets d’eau, permettant un montage flexible.
Pour qui est-ce un bon choix ?
Cet appareil est essentiel pour les utilisateurs d’onduleurs hybrides SolaX (séries X1-Hybrid et X3-Hybrid) qui souhaitent accroître fortement leur autonomie énergétique en étendant un stockage existant ou en créant un nouveau système de stockage de grande capacité. Il conviendra parfaitement aux maisons individuelles à forte consommation d’énergie ou aux petites entreprises. Grâce à lui, il est possible de concevoir un système d’une capacité dépassant 46 kWh, offrant une alimentation de secours fiable et maximisant l’utilisation de l’énergie photovoltaïque produite sur place.
| Paramètre | BMS-PARALLEL BOX-II | T-BAT S 5.8 | T-BAT S 11.5 | T-BAT S 17.3 | T-BAT S 23.0 | T-BAT P 5.8 | T-BAT P 11.5 | T-BAT P 17.3 | T-BAT P 23.0 |
|---|---|---|---|---|---|---|---|---|---|
| EXIGENCES ENVIRONNEMENTALES | |||||||||
| Plage de température de charge/décharge en fonctionnement (°C) | 0~55 | ||||||||
| Plage de température de charge/décharge à pleine charge (°C) | 5~48 | ||||||||
| Température de stockage (°C) | -20~+55 (3 mois) 0~40 (1 an) | ||||||||
| Humidité (%) | 0~100 (condensation) | ||||||||
| Altitude (m) | ≤ 2000 | ||||||||
| Indice de protection | IP55 | ||||||||
| COMMUNICATION | |||||||||
| Connexion entre le système et l’onduleur | CAN2.0/RS485 | ||||||||
| Connexion entre batteries/BMS | RS485 | ||||||||
| Indicateur LED du mode de fonctionnement du contrôleur principal | 3 voyants LED | ||||||||
| Indicateur de capacité du contrôleur principal | 2×4 voyants LED (25%, 50%, 75%, 100%) | ||||||||
| Indicateur LED du module batterie | 2 voyants LED | ||||||||
| Mise sous tension/hors tension | Bouton*1 + disjoncteur*1 | ||||||||
| CERTIFICATION | |||||||||
| Sécurité | IEC 62477-1, IEC 61439-1, IEC 61439-2 | ||||||||
| CEM | IEC 61000-6-1/2/3/4 | ||||||||
| Conformité aux réglementations de transport | UN38.3 | ||||||||
| GÉNÉRAL | |||||||||
| Dimensions (long. x larg. x haut) (mm) | 368*310*140 | ||||||||
| Masse nette (kg) | 5,2 | ||||||||
| Durée de vie estimée (ans) | 5 | ||||||||
| PARAMÈTRES NOMINAUX (ensemble de batteries) | |||||||||
| Tension nominale (V) | 115,2 | 230,4 | 345,6 | 460,8 | 115,2 | 230,4 | 345,6 | 460,8 | |
| Tension de fonctionnement (V) | 100-131 | 200-262 | 300-393 | 400-524 | 100-131 | 200-262 | 300-393 | 400-524 | |
| Énergie totale (kWh) | 5,8 | 11,5 | 17,3 | 23 | 11,5 | 23 | 34,6 | 46,1 | |
| Puissance nominale (kW) | 2,9 | 5,8 | 8,7 | 11,6 | 2,9 | 5,8 | 8,7 | 11,6 | |
| Puissance max. (kW) | 4,0 | 8,0 | 12,0 | 16,0 | 4,0 | 8,0 | 12,0 | 16,0 | |
| Degré de pollution | PD3 | ||||||||
| Catégorie de protection contre les surtensions (OVC) | II | ||||||||
| Classe de protection | I | ||||||||
| Courant de charge/décharge recommandé (A) | 25 | ||||||||
| Courant max. de charge/décharge (A) | 35 | ||||||||
| Durée de vie (90% DOD) (cycles) | 6000 | ||||||||
Remarque : un système BMS/batterie maître n’est plus requis. Le X1-Hybrid peut être connecté à un maximum de 6 batteries. Le X3-Hybrid peut être connecté à un maximum de 8 batteries.
