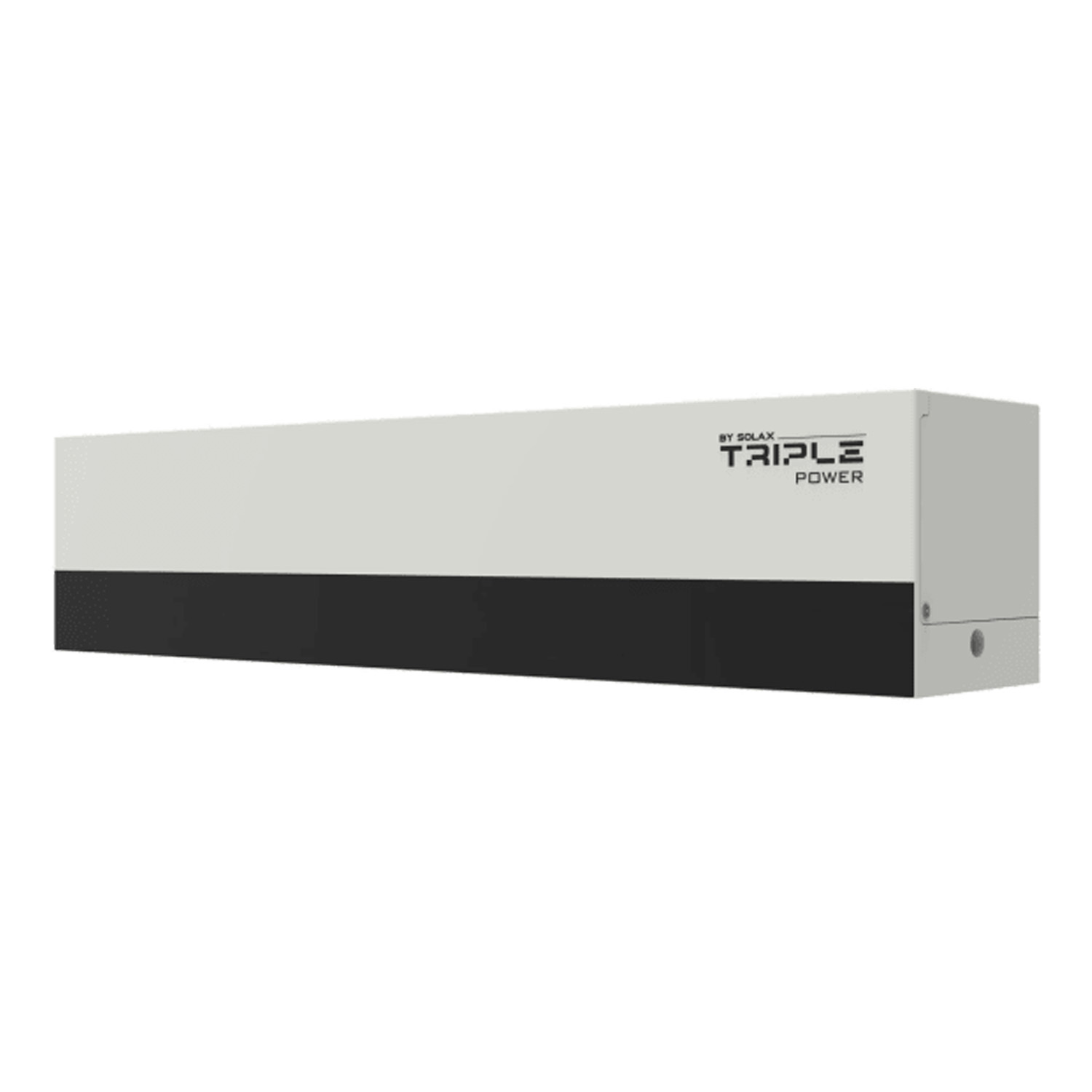

SOLAX module de commande TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Fabricant | |
|---|---|
| CAN | Oui |
| RS485 | Oui |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Poids | 18,26 kg |
| CN | 85371010 |
Prix net
677,21 €
Brut
Brut
Détails du produit
| Fabricant | |
|---|---|
| CAN | Oui |
| RS485 | Oui |
| Garantie | |
| Largeur nette | |
| Profondeur nette | |
| Hauteur nette | |
| Poids | 18,26 kg |
| CN | 85371010 |
module de contrôle SOLAX TBMS-MCS0800E
Le Solax X3-IES est un système de stockage d’énergie domestique (ESS) intégré offrant une gestion intelligente de l’énergie, de hautes performances et une grande fiabilité. Conçu pour être flexible et facile à adapter, il assure une récupération optimale de l’énergie et la gestion des micro‑réseaux, ce qui en fait une solution idéale pour les foyers modernes.
Principales caractéristiques du Solax X3-IES :
- Gestion intelligente de l’énergie avec compatibilité IA et prévision de la production/consommation d’énergie.
- Prise en charge des micro‑réseaux permettant l’équilibrage du réseau en temps réel et le fonctionnement hors réseau.
- Haute efficacité grâce au suivi MPP global et aux capacités de double charge/décharge.
- Indice de protection IP66 et protections SPD de type II côté AC et DC pour une fiabilité accrue.
- Flexibilité grâce à une conception plug‑and‑play et à la prise en charge d’une entrée DC maximale de 20 A.
- Longue durée de vie de la batterie de plus de 6000 cycles et garantie de 10 ans.
Pour qui est-ce un bon choix ?
Le système Solax X3-IES s’adresse aux propriétaires souhaitant une solution de stockage d’énergie avancée et intégrée. Il est idéal pour ceux qui veulent optimiser l’utilisation de l’énergie solaire, accroître leur indépendance énergétique et tirer parti des fonctions de gestion intelligente des charges, telles que les pompes à chaleur ou les chargeurs de véhicules électriques. Grâce à sa fiabilité et à ses hautes performances, ce système convient aussi bien aux nouvelles installations qu’aux rénovations de logements.
| Paramètre | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Système domestique de stockage d’énergie intégré (ESS) | ||||||||
| Spécification de la batterie | ||||||||
| Nombre de batteries | 2 | 3 | 4 | 5 | 6 | |||
| Capacité nominale | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Énergie utilisable | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Puissance de fonctionnement maximale | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Courant max de charge/décharge | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Cycle de vie | > 6000 cycles | > 6000 cycles | > 6000 cycles | > 6000 cycles | > 6000 cycles | |||
| Type de batterie | Lithium-fer-phosphate (LFP) | Lithium-fer-phosphate (LFP) | Lithium-fer-phosphate (LFP) | Lithium-fer-phosphate (LFP) | Lithium-fer-phosphate (LFP) | |||
| Capacité nominale / capacité nominale④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Énergie utilisable⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Puissance standard | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Puissance max. | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Courant max de charge/décharge⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Garantie | 10 ans | 10 ans | 10 ans | 10 ans | 10 ans | |||
| Dimensions TBMS-MCS0800E (l. x h. x p.) / Poids | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| Dimensions TP-HS50E (l. x h. x p.) / Poids | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Paramètre | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Spécification de l’onduleur | ||||||||
| Puissance de sortie nominale | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Puissance maximale recommandée des panneaux PV | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Tension d’entrée PV max.① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| Tension d’entrée PV nominale | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Plage de tension de fonctionnement | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| Plage de tension MPPT | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Tension de démarrage | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| Nombre de trackers MPP / chaînes par tracker MPP | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Courant d’entrée max par MPPT (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Courant d’entrée de court-circuit max par MPPT (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| Entrée et sortie AC (réseau) | ||||||||
| Puissance de sortie nominale | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Courant de sortie nominal | 5,8 A | 7,3 A | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Puissance apparente de sortie max. | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Courant de sortie continu max. | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| Tension AC nominale | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Puissance apparente d’entrée AC max. | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Courant d’entrée AC max. | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| Fréquence AC nominale | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Plage de fréquence AC③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Plage du facteur de puissance | – 1 (0,8 en retard à 0,8 en avance) | – 1 (0,8 en retard à 0,8 en avance) | – 1 (0,8 en retard à 0,8 en avance) | – 1 (0,8 en retard à 0,8 en avance) | – 1 (0,8 en retard à 0,8 en avance) | – 1 (0,8 en retard à 0,8 en avance) | – 1 (0,8 en retard à 0,8 en avance) | |
| THDi (à puissance nominale) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| Sortie EPS (hors réseau) (avec batterie) | ||||||||
| Puissance de sortie nominale EPS | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| Puissance de crête de sortie EPS | 2x la puissance nominale, 10 s. | 2x la puissance nominale, 10 s. | 2x la puissance nominale, 10 s. | 2x la puissance nominale, 10 s. | 2x la puissance nominale, 10 s. | 2x la puissance nominale, 10 s. | 2x la puissance nominale, 10 s. | |
| Temps de commutation | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| Tension/fréquence de sortie nominale EPS | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Rendement | ||||||||
| Rendement maximal | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Rendement européen | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Limites environnementales | ||||||||
| Indice de protection | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Plage de température ambiante de fonctionnement | -35-60°C (diminution des performances à partir de 45 °C) | -35-60°C (diminution des performances à partir de 45 °C) | -35-60°C (diminution des performances à partir de 45 °C) | -35-60°C (diminution des performances à partir de 45 °C) | -35-60°C (diminution des performances à partir de 45 °C) | -35-60°C (diminution des performances à partir de 45 °C) | -35-60°C (diminution des performances à partir de 45 °C) | |
| Altitude de fonctionnement max. | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Humidité relative | 0-100% HR (condensation) | 0-100% HR (condensation) | 0-100% HR (condensation) | 0-100% HR (condensation) | 0-100% HR (condensation) | 0-100% HR (condensation) | 0-100% HR (condensation) | |
| Catégorie de surtension | Réseau : III, Batterie : II, PV : II | Réseau : III, Batterie : II, PV : II | Réseau : III, Batterie : II, PV : II | Réseau : III, Batterie : II, PV : II | Réseau : III, Batterie : II, PV : II | Réseau : III, Batterie : II, PV : II | Réseau : III, Batterie : II, PV : II | |
| Général | ||||||||
| Dimensions (l. x h. x p.) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Poids net | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Refroidissement | Refroidissement naturel | Refroidissement naturel | Refroidissement naturel | Refroidissement naturel | Refroidissement naturel | Refroidissement naturel | Refroidissement naturel | |
| Interfaces de communication | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Consommation de puissance (nuit) | <40 W en veille chaude, < 5 W en veille froide | <40 W en veille chaude, < 5 W en veille froide | <40 W en veille chaude, < 5 W en veille froide | <40 W en veille chaude, < 5 W en veille froide | <40 W en veille chaude, < 5 W en veille froide | <40 W en veille chaude, < 5 W en veille froide | <40 W en veille chaude, < 5 W en veille froide | |
| Topologie | Non isolé | Non isolé | Non isolé | Non isolé | Non isolé | Non isolé | Non isolé | |
| Protection | ||||||||
| Protections | Protection contre les surtensions, Protection contre l’inversion de polarité DC, détection du courant résiduel, Protection contre la surchauffe, Protection d’isolement DC, Surveillance du réseau, surveillance des injections DC, Surveillance du courant de retour | Protection contre les surtensions, Protection contre l’inversion de polarité DC, détection du courant résiduel, Protection contre la surchauffe, Protection d’isolement DC, Surveillance du réseau, surveillance des injections DC, Surveillance du courant de retour | Protection contre les surtensions, Protection contre l’inversion de polarité DC, détection du courant résiduel, Protection contre la surchauffe, Protection d’isolement DC, Surveillance du réseau, surveillance des injections DC, Surveillance du courant de retour | Protection contre les surtensions, Protection contre l’inversion de polarité DC, détection du courant résiduel, Protection contre la surchauffe, Protection d’isolement DC, Surveillance du réseau, surveillance des injections DC, Surveillance du courant de retour | Protection contre les surtensions, Protection contre l’inversion de polarité DC, détection du courant résiduel, Protection contre la surchauffe, Protection d’isolement DC, Surveillance du réseau, surveillance des injections DC, Surveillance du courant de retour | Protection contre les surtensions, Protection contre l’inversion de polarité DC, détection du courant résiduel, Protection contre la surchauffe, Protection d’isolement DC, Surveillance du réseau, surveillance des injections DC, Surveillance du courant de retour | Protection contre les surtensions, Protection contre l’inversion de polarité DC, détection du courant résiduel, Protection contre la surchauffe, Protection d’isolement DC, Surveillance du réseau, surveillance des injections DC, Surveillance du courant de retour | |
| Méthode active anti-îlotage | Décalage de fréquence | Décalage de fréquence | Décalage de fréquence | Décalage de fréquence | Décalage de fréquence | Décalage de fréquence | Décalage de fréquence | |
| Protection contre les surtensions | DC : Type II, AC : Type II | DC : Type II, AC : Type II | DC : Type II, AC : Type II | DC : Type II, AC : Type II | DC : Type II, AC : Type II | DC : Type II, AC : Type II | DC : Type II, AC : Type II | |
| Disjoncteur de protection contre les arcs électriques (AFCI) | En option | En option | En option | En option | En option | En option | En option | |
