SUNNIC chargeur rapide en courant continu distribué avec 6 bornes 360 kW
Brut
Détails du produit
Stations de charge DC rapides SUNNIC (360-480 kW)
Les stations de charge DC rapides SUNNIC de 360 kW et 480 kW sont des solutions technologiquement avancées conçues pour recharger les véhicules électriques de manière efficace et rapide. Elles se distinguent par une architecture modulaire, une stratégie flexible de distribution de puissance et la possibilité de desservir plusieurs terminaux simultanément. Ces stations sont adaptées à une utilisation intérieure et extérieure (IP54), offrant haute performance et fiabilité.
Caractéristiques principales des stations de charge DC rapides SUNNIC (360-480 kW) :
- Puissance de charge élevée : Modèles disponibles avec une puissance nominale de 360 kW et 480 kW, garantissant une charge ultra-rapide des véhicules électriques.
- Configuration flexible des terminaux : Possibilité de connexion jusqu’à 3 terminaux avec prises doubles ou 6 terminaux avec prises simples (pour le modèle 360 kW) et respectivement 4 ou 8 terminaux (pour le modèle 480 kW).
- Distribution d’énergie intelligente : Stratégie avancée de répartition de la puissance, permettant d’attribuer la puissance de manière flexible à chaque connecteur de charge selon les besoins (par ex. 40 kW/80 kW/120 kW/160 kW/200 kW/240 kW par connecteur).
- Large plage de tension de sortie : Prise en charge des tensions de 100 VDC à 1000 VDC, assurant la compatibilité avec la plupart des véhicules électriques.
- Haute efficacité et précision : Précision de stabilisation de la tension et du courant ≤ ±0,5 % et facteur de puissance ≥ 0,99, ce qui se traduit par une charge efficace et précise.
- Résistance aux conditions environnementales : Fonctionnement de -20 °C à +50 °C, indice de protection IP54 et capacité à fonctionner jusqu’à 2 000 m d’altitude sans baisse de performance.
Pour qui est-ce un bon choix ?
Les stations de charge DC rapides SUNNIC de 360-480 kW constituent une solution idéale pour les exploitants de stations de charge publiques et privées, les flottes de véhicules électriques, les centres commerciaux, les parkings et autres sites à fort trafic, où il est crucial d’assurer une charge rapide et efficace de plusieurs véhicules simultanément. Leur conception modulaire, la flexibilité de configuration et la gestion intelligente de la puissance en font un excellent choix pour le développement de l’infrastructure de recharge des VE.
| Paramètre | 360kW | 480kW |
|---|---|---|
| Données de base | ||
| Puissance nominale (kW) | 360 | 480 |
| Méthode de refroidissement | Refroidissement forcé par air | Refroidissement forcé par air |
| Type de réseau | Ethernet/4G | Ethernet/4G |
| Environnement d’utilisation | Intérieur ou extérieur (IP54) | Intérieur ou extérieur (IP54) |

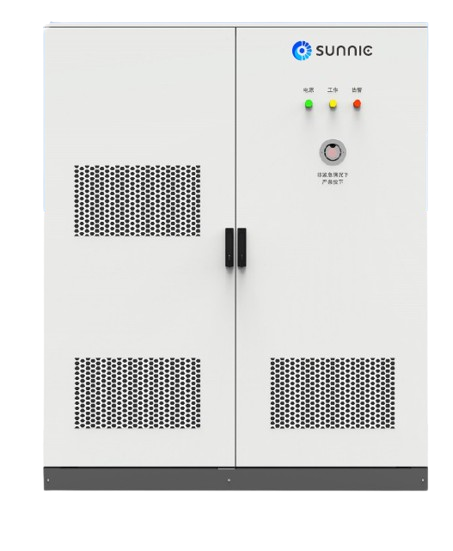

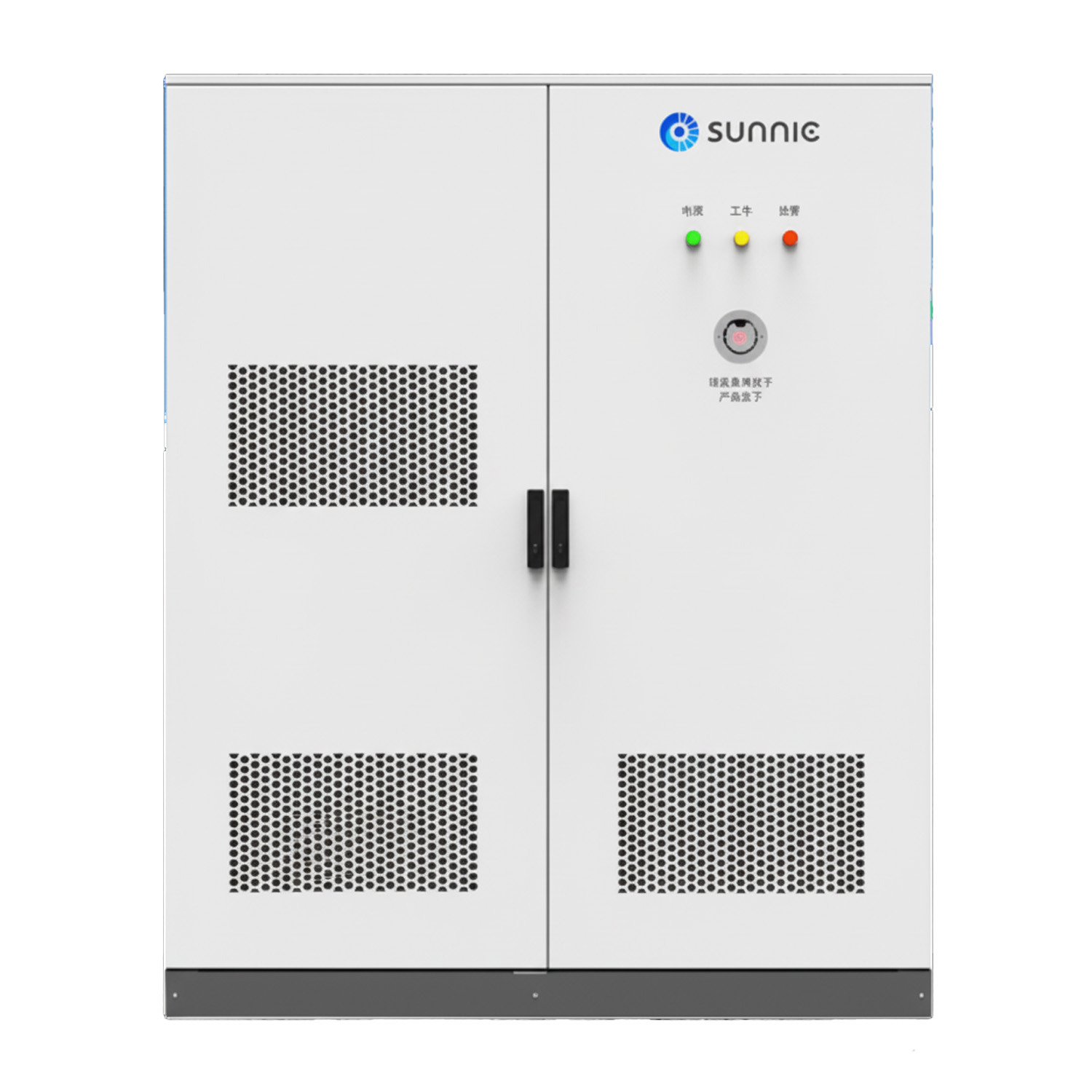

| Dimensions (l. x p. x h.) (mm) | Unité principale : 1200 x 900 x 1950 Terminal : 450 x 200 x 1500 (Même taille pour prises simples et doubles) |
Unité principale : 2100 x 900 x 2100 Terminal : 450 x 200 x 1500 (Même taille pour prises simples et doubles) |
| Poids (kg) | Unité principale : 590 Terminal : 100 (prises doubles), 80 (prises simples) |
Unité principale : 900 Terminal : 100 (prises doubles), 80 (prises simples) |
| Caractéristiques d’entrée | ||
| Tension d’entrée | 380VAC±15%, triphasé+N+PE | 380VAC±15%, triphasé+N+PE |
| Fréquence (Hz) | 45-65 | 45-65 |
| Courant d’entrée nominal (A) | 582 | 773 |
| Facteur de puissance | ≥0.99 | ≥0.99 |
| iTHD (%) | ≤5 | ≤5 |
| Caractéristiques de sortie | ||
| Plage de tension (VDC) | 100-1000 | 100-1000 |
| Erreur du courant de sortie | ≤±0.5% | ≤±0.5% |
| Précision de la stabilisation de la tension | ≥30A, ≤±1% ; <30A, ≤±0.3A | ≥30A, ≤±1% ; <30A, ≤±0.3A |
| Précision de la stabilisation du courant | ≤±0.5% | ≤±0.5% |
| Facteur de crête des ondulations de tension | ≤±1% | ≤±1% |
| Erreur de la tension de sortie | ≤±1% | ≤±1% |

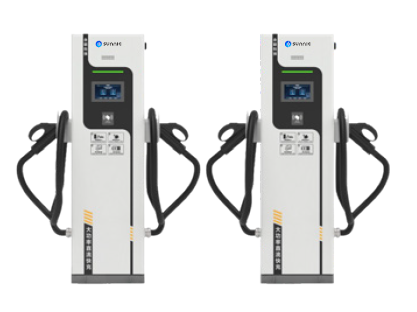

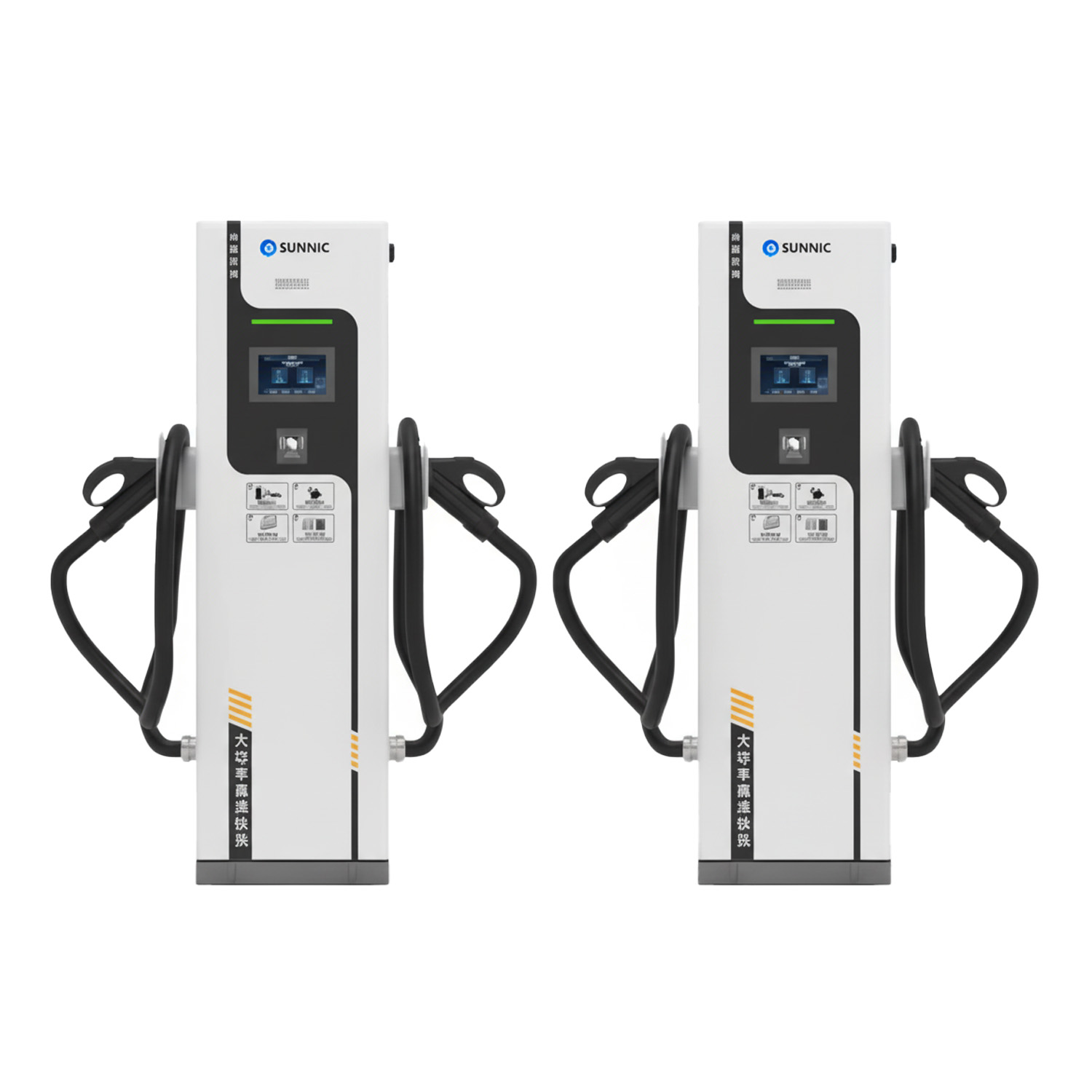

| Nombre maximal de terminaux connectés | (terminal à prise double : 3) ou (terminal à prise simple : 6) | (terminal à prise double : 4) ou (terminal à prise simple : 8) |
| Stratégie de répartition de la puissance | 1. Au total 9 modules de 40 kW, répartis en 6 groupes, avec une stratégie de puissance flexible “40kW+80kW+40kW+80kW+40kW+80kW”. 2. Possibilité de connecter jusqu’à 3 terminaux à prise double ou 6 terminaux à prise simple, soit 6 prises au total ; la sortie de chaque module peut être dirigée vers n’importe quelle prise. 3. Lorsque 6 prises chargent simultanément, la répartition de la puissance est : 40kW+80kW+40kW+80kW+40kW+80kW. 4. Plage de puissance de sortie de chaque prise : 40kW/80kW/120kW/160kW/200kW/240kW. |
1. Au total 12 modules de 40 kW, répartis en 8 groupes, avec une stratégie de puissance flexible “40kW+80kW+40kW+80kW+40kW+80kW+40kW+80kW”. 2. Possibilité de connecter jusqu’à 4 terminaux à prise double ou 8 terminaux à prise simple, soit 8 prises au total ; la sortie de chaque module peut être dirigée vers n’importe quelle prise. 3. Lorsque 8 prises chargent simultanément, la répartition de la puissance est : 40kW+80kW+40kW+80kW+40kW+80kW+40kW+80kW. 4. Plage de puissance de sortie de chaque prise : 40kW/80kW/120kW/160kW/200kW/240kW. |
| Indicateurs environnementaux | ||
| Température de fonctionnement (°C) | -20 ~ +50 | -20 ~ +50 |
| Température de stockage (°C) | -40 ~ +80 | -40 ~ +80 |
| Humidité relative | 5~90%RH, sans condensation | 5~90%RH, sans condensation |
| Altitude de fonctionnement (m) | 2000m sans réduction de puissance ; >2000m, la température de fonctionnement diminue de 1°C tous les 100m d’élévation | 2000m sans réduction de puissance ; >2000m, la température de fonctionnement diminue de 1°C tous les 100m d’élévation |
