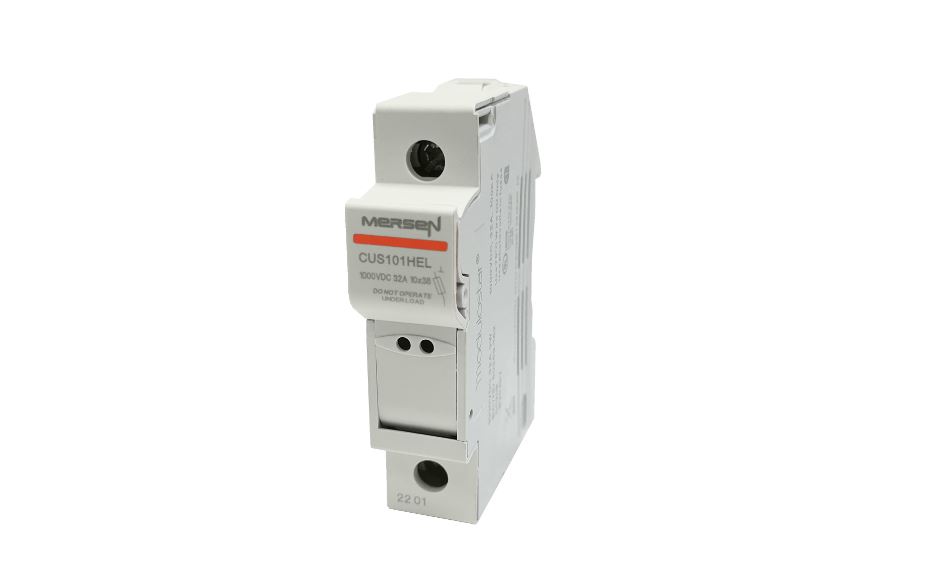

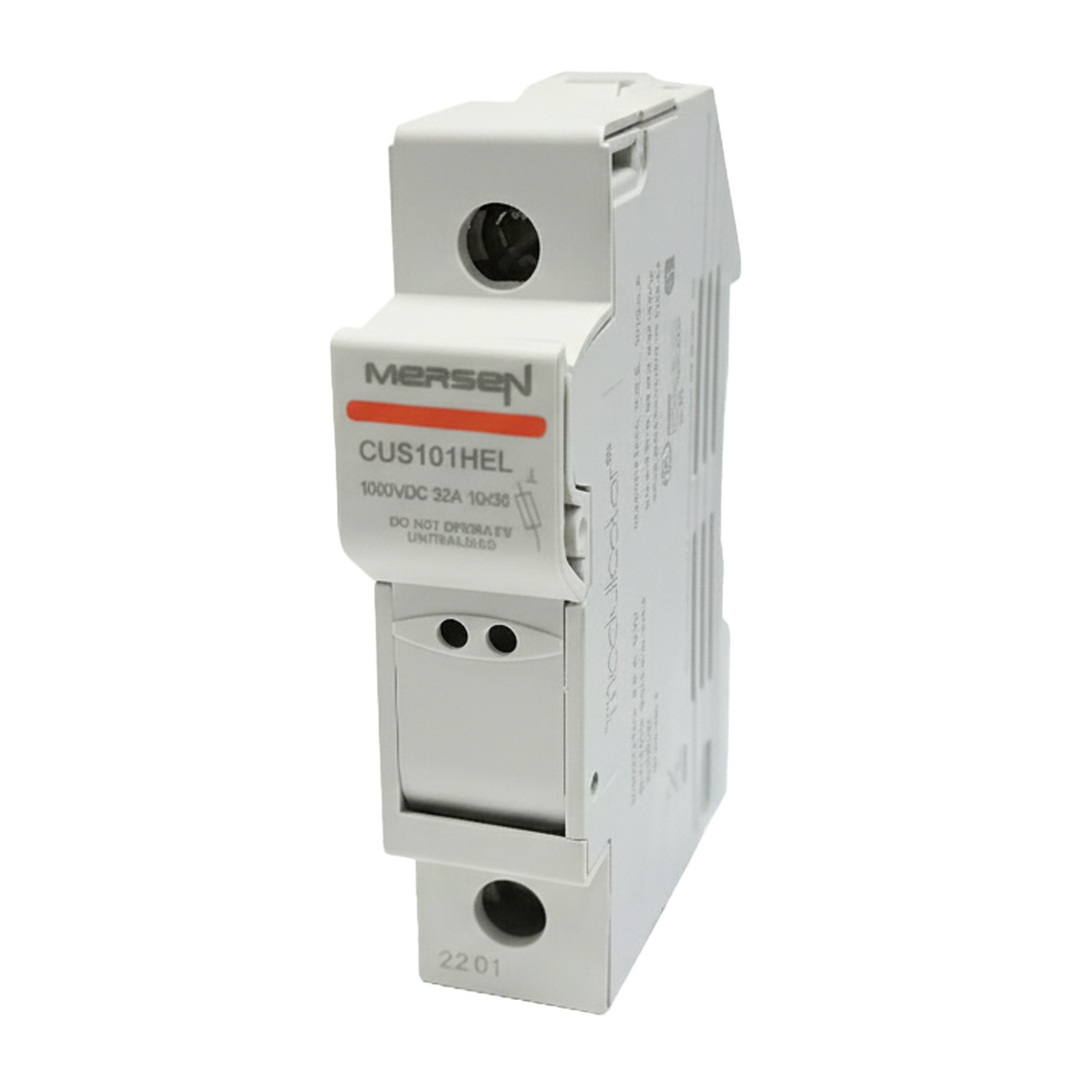

Base de fusible – MERSEN DC 10X38 1000V CUS101 HEL – FK1062724
Détails du produit
| Fabricant | |
|---|---|
| Poids | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M et HP10M
Les supports modulaires de fusibles Mersen HelioProtection® Modulostar® ont été conçus spécifiquement pour les installations photovoltaïques (PV) et autres applications en courant continu (CC). Ils offrent une protection fiable des installations PV grâce à leur conformité aux normes industrielles clés et à la disponibilité de versions avec indicateur de déclenchement.
Caractéristiques principales de Mersen HelioProtection® Modulostar® HP6M et HP10M :
- Disponibles en modèles HP6M et HP10M avec différents nombres de modules.
- Conformes aux normes UL 4248-19 et IEC 60269-1, RoHS.
- Matériaux plastiques classés UL 94 V0 à V2 (Yellow Card).
- Disponibles en versions avec indicateur de déclenchement (indicateur visuel lumineux fonctionnant de 220 VDC à 1000 VDC) ou sans.
- Plages de sections de conducteurs prises en charge : 2,5 mm² à 6 mm² (selon le modèle).
- Tension nominale d’isolement maximale 6 kV, courant nominal 32 A.
- Température de fonctionnement de -40 °C à 70 °C (en service).
Pour qui est-ce un bon choix ?
Les supports HelioProtection® Modulostar® sont un choix idéal pour les installateurs de systèmes photovoltaïques, les fabricants d’armoires basse tension et les techniciens de maintenance d’installations en courant continu. Ils conviennent parfaitement à la protection des strings de panneaux photovoltaïques, les protégeant contre les surtensions et les courts-circuits dans les applications résidentielles et commerciales.
| Paramètre | HP6M Sans indicateur | HP6M Avec indicateur |
|---|---|---|
| Conformité aux normes | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| Conformité RoHS | Oui | Oui |
| Conformité des plastiques | UL 94 V0 à V2 (Yellow Card) | UL 94 V0 à V2 (Yellow Card) |
| Indicateur de déclenchement | Non | Oui |
| Tension de l’indicateur | – | 220VDC à 1000VDC |
| Diamètre du porte-fusible (mm) | 6,35 | 6,35 |
| Couple de serrage recommandé max. (Nm) | 2 | 2 |
| Couple de serrage recommandé max. (lbs.-in) | 17,7 | 17,7 |
| Tournevis recommandé | PZ2 ou plat 5,5×1 mm | PZ2 ou plat 5,5×1 mm |
| Diamètre maxi. du tournevis (mm) | 6 | 6 |
| Tension nominale d’isolement (Ui DC) | 1000VDC | 1000VDC |
| Tension nominale d’impulsion requise (Uimp) | 6kV | 6kV |
| Degré de pollution (Pollution Degree) | 2 | 2 |
| Courant nominal (A) | 32 | 32 |
| Pertes de puissance maximales du fusible (W) | 3 | 3 |
| Section de câble recommandée (mm²) | 2,5 à 16 | 2,5 à 16 |
| Température de fonctionnement (sans opération) | -50°C à 90°C | -50°C à 90°C |
| Température de fonctionnement (pendant l’opération) | -40°C à 70°C | -40°C à 70°C |
| Dimensions de la douille (L x H x P) (mm) | 45 x 76,9 x 60 | 45 x 76,9 x 60 |
| Nombre de modules (17,5 mm) | 1 | 1 |
| Numéro de catalogue | CUS101HEL | CUS101IHEL |
| Numéro de référence | K1062724 | X1062758 |
| Nombre d’unités par emballage | 12 | 12 |
| Accessoires (support de montage) | MR10 CI | MR10 CI |
| Accessoires (clip ressort) | MR10RESSORTCI | MR10RESSORTCI |
| Poids du support de montage (g) | 4,5 | 4,5 |
| Poids de l’emballage du support de montage | 200 | 200 |
